MessagePosté le: Jeu 1 Mar - 17:00 (2012)    Sujet du message: Decodeur Répondre en citant

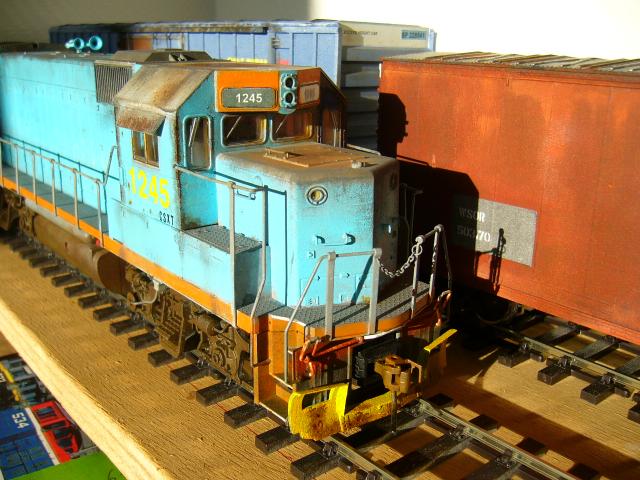

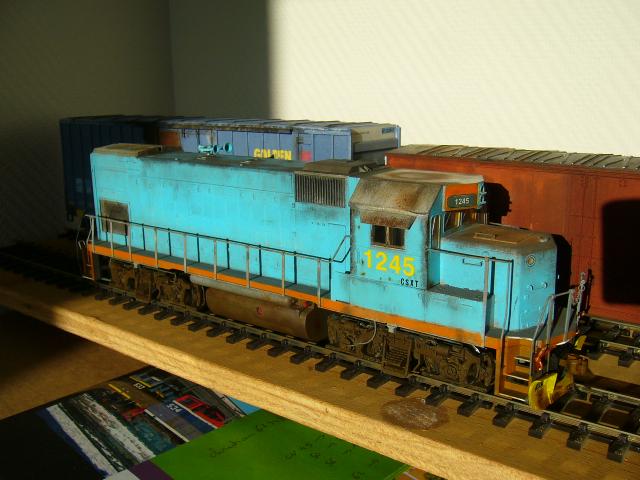

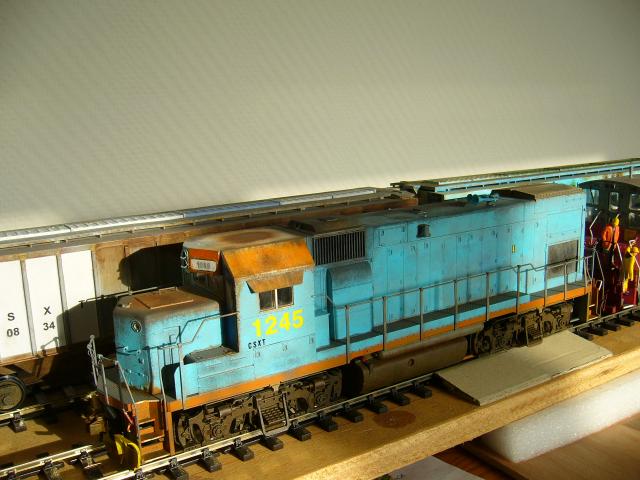

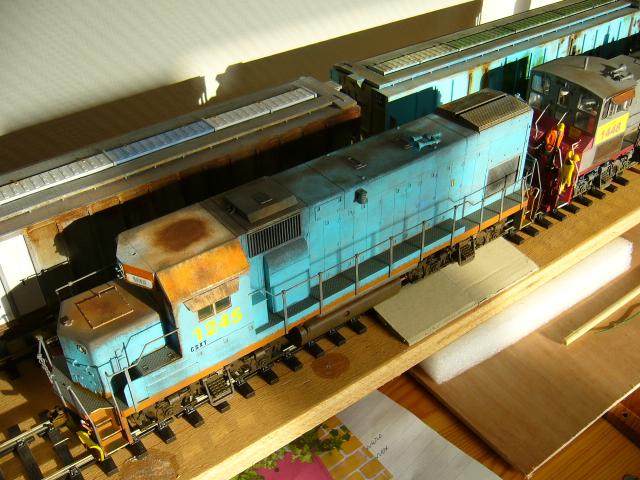

Voila la loco GP15 en O à digitaliser





Mon contact me recommande le decodeur suivant :
ESU LokSound Select EMD 645E/F
ce decodeur est un dual : mobile + son qui semble être plus pour du HO

quelqu'un a-t-il monté ce décodeur ?

en tout cas je ne prévois pas de m'équiper du ESU Lokprogrammer donc je ne pourrai charger les sons diesel sur la loco mais on verra plus tard !
pour ce qui est de l'ampérage loco, le réseau sera modulaire en L (4m*2m) en switching de 3 wagons, donc je ne vais pas atteindre des ampérages énormes
j'envisage de déconnecter un moteur (mécaniquement et électriquement) au vu du réseau

quelqu'un a-t-il déja fait ce type de manip sur une loco en O ?
Revenir en haut
Publicité






MessagePosté le: Jeu 1 Mar - 17:00 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Ven 2 Mar - 22:31 (2012)    Sujet du message: Decodeur Répondre en citant

Avec un loksound version 3,5 ou 4, il supporte 3 amps tu ne devrais pas être obligé de désaccoupler un des deux moteurs, Okay
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Sam 31 Mar - 16:01 (2012)    Sujet du message: Decodeur Répondre en citant

Voila, j'ai reçu le decodeur
Pour le plug and play je crois qu'il va falloir repasser !

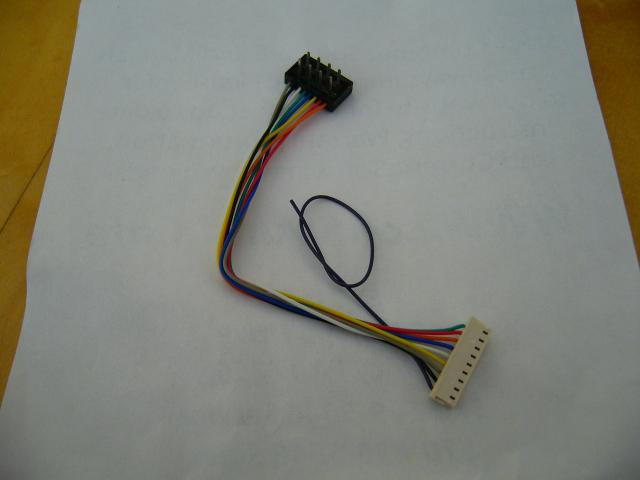

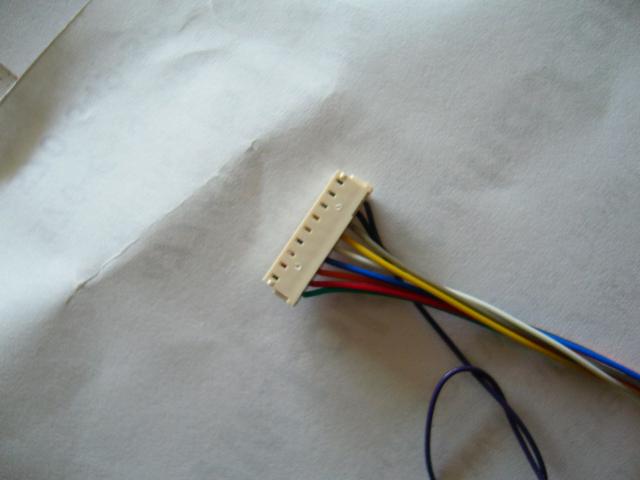

le connecteur du decodeur pour la loco est un 8 pins alors que le connecteur de la loco est un 9 pins


quelqu'un sait-il ou je peux trouver un cable avec 2 interfaces en 9 pins


le decodeur est protégé par un film plastic
faut-il l'enlever ?
merci
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Sam 31 Mar - 18:22 (2012)    Sujet du message: Decodeur Répondre en citant

Non surtout pas tu laisses la gaine thermorétractable. Pour le connecteur
vas sur le site de Tony's ou chez Cdf.
_________________
Power by Digitrax / Sound by SoundtraXX
Revenir en haut
MSN
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Dim 6 Mai - 10:12 (2012)    Sujet du message: Decodeur Répondre en citant

ça y est, la bidouille avec les câbles et les soudures sont faites
j'ai le contrôle moteur et le son, pour les lumières j'ai du me tromper quelque part mais c'est pas la mort
naturellement ESU n'utilise pas les même CV que le décodeur Atlas ce qui m'a foutu dans la merde en appliquant les réglages du premier décodeur
j'ai juste un problème :
la loco avance par petits à coups, ce n'est pas fluide !
j'ai réglé le CV29 et les différents CV pour vitesse lente, je comprend pas
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Dim 6 Mai - 12:29 (2012)    Sujet du message: Decodeur Répondre en citant

C'est ça la compatibilité Evil or Very Mad et pour les réglages tu n'as pas fini de te faire c.............. Embarassed vu le nombre de CV qu'il y a dans ce machin.
Bon courage a toi
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Marcel. J
Member
Member

Hors ligne

Inscrit le: 28 Juin 2009
Messages: 366
Masculin

MessagePosté le: Dim 6 Mai - 16:58 (2012)    Sujet du message: Decodeur Répondre en citant

Quels sont tes moyens (logiciel, commande, etc) pour régler les CV.
_________________
Best Regards
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Dim 6 Mai - 18:04 (2012)    Sujet du message: Decodeur Répondre en citant

je fais tout avec la télécommande en mode OPS
je passerai plus tard sur ordi + logiciel

je confirme c'est galère pour les CV ; même sur internet on trouve tout et son contraire pour un CV Shocked

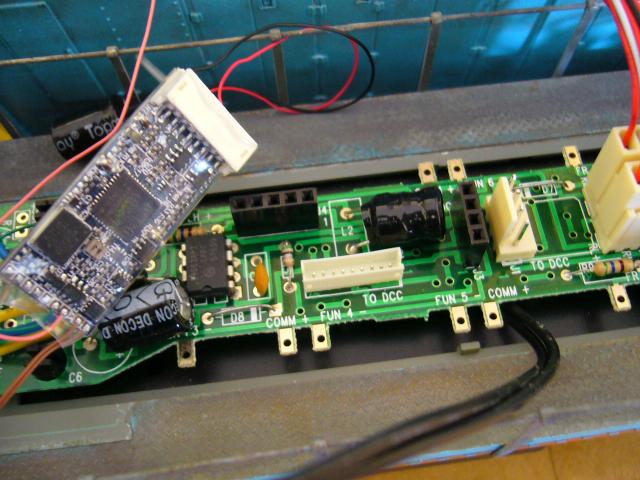

j'ai réglé le problème des lumières ; cela venait que le circuit imprimé de la loco était connecté de manière inverse au connecteur JST
le pin 1 était égal au pin 9
j'ai du tout déssoudé !

pour la vitesse est-ce du au type de moteur que ESU ne s'est pas bien piloter ?
dans la doc constructeur, je ne vois que du matos européen

un problème sans solution cela n'existe pas ; il faut la trouver
une solution sans problème ne sert à rien
Mr. Green
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Dim 6 Mai - 21:21 (2012)    Sujet du message: Decodeur Répondre en citant

Sorry Chris mais tu ne dis pas la marque de ta centrale ou commande????

Avec Digitrax il existe des modes de pilotages "Statuts 128, tri etc...." et justement en statut tri tu sautes 3 digits par 3 ce qui provoque obligatoirement un mauvais réglages sur ta machine..... Wink

Renseignent nous de ce que tu utilises cela permet a ceux qui ont la meme commande de te répondre....
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Lun 7 Mai - 18:07 (2012)    Sujet du message: Decodeur Répondre en citant

c'est un oubli de ma part
c'est une centrale DIGITRAX Super Empire Builder
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 7 Mai - 19:12 (2012)    Sujet du message: Decodeur Répondre en citant

J'aurai du mal a te répondre car je n'est jamais utilisé ESU, mais pour ceux éventuellement qui peuvent te répondre indique les valeurs que tu a changé dans les CV's
CV29 et ceux de vitesse voir autres que tu aurais pu modifier...... Wink
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Lun 7 Mai - 19:21 (2012)    Sujet du message: Decodeur Répondre en citant

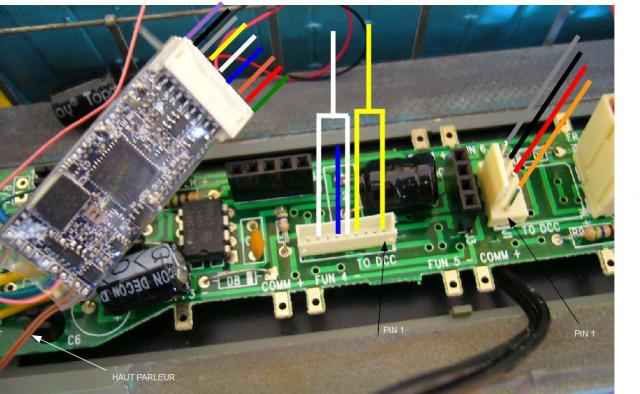

le cablage de la loco
les cables de couleur se connectent au décodeur

connecteur 4 broches
1 orange = borne droite moteur
2 rouge = power rail droit
3 noir = power rail gauche
4 gris = borne gauche moteur

connecteur 9 broches
1 jaune = lumière avant (blanc)
2 non connecté
3 non connecté
4 jaune = feux arrière (rouge)
5 blanc = feux avant
6 bleu = commun
7 non connecté
8 blanc = lumière arrière
9 non connecté



2 cables du décodeur ne sont pas utilisés (mauve et vert)
les cables marron sont pour le haut-parleur
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Lun 7 Mai - 19:30 (2012)    Sujet du message: Decodeur Répondre en citant

pour les CV

CV29 = 6
CV49 = 19
CV124 = 24

CV2 =1
CV3 = 4
CV4 = 3
CV5 = 21
CV6 = 12
CV51 = 56
CV52 = 32
CV53 = 24
j'ai pris ce réglage sur un document ESU pour un moteur TRIX
quel est la marque du moteur sur une loco ATLAS ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 7 Mai - 21:47 (2012)    Sujet du message: Decodeur Répondre en citant

C'est du mabuchi, mais la marque n'a pas d'importance sauf si c'est du marklin ou un moteur sans fer, faulhaber , canon.
Ton décodeur c'est un esu V 3 0, 3,5 ?
CV 29 : 6 tu l'as prise ou cette valeur ,
CV 5 : 21 tu n'es qu'au tiers de la vitesse max, c'est peu, automatiquement tu réduis ta plage vitesse, donc ta souplesse
De toute les manières fais gaffe, quand tu règles tes CV, pas de valeur avec du marklin, ni du zimo, comprenne pas digitrax............ Mr. Green
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 166
Localisation: Strasbourg
Masculin

MessagePosté le: Mar 8 Mai - 09:47 (2012)    Sujet du message: Decodeur Répondre en citant

je ne connais pas la version
sur la doc du produit récupérée sur internet c'est V4.0

le lien sur le site ou j'ai commandé le décodeur

http://www.dcctrain.com/shop/item.aspx?itemid=4953

pour le CV29 c'est pour 128 bits et en mode analogique (défaut = 12)
pour CV5 tu recommande plus (64 ? ... ?)
