MessagePosté le: Jeu 23 Fév - 16:00 (2012)    Sujet du message: Construction d'un Wooden "A" Frame Bridge en HO. Répondre en citant

Bonjour à toutes et à tous,

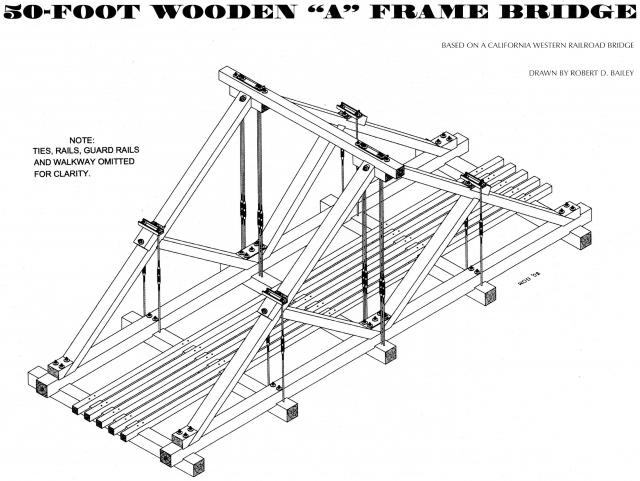

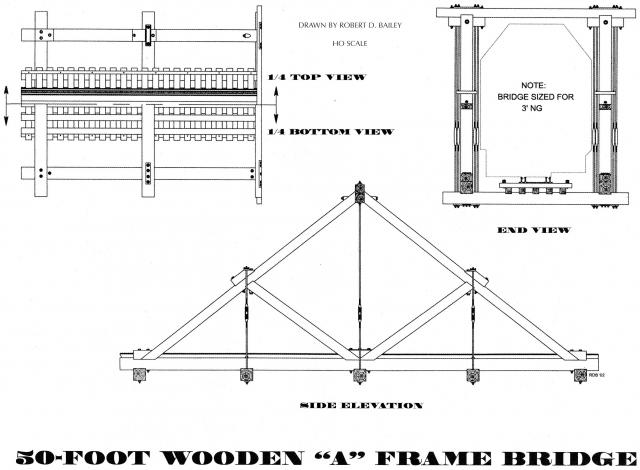

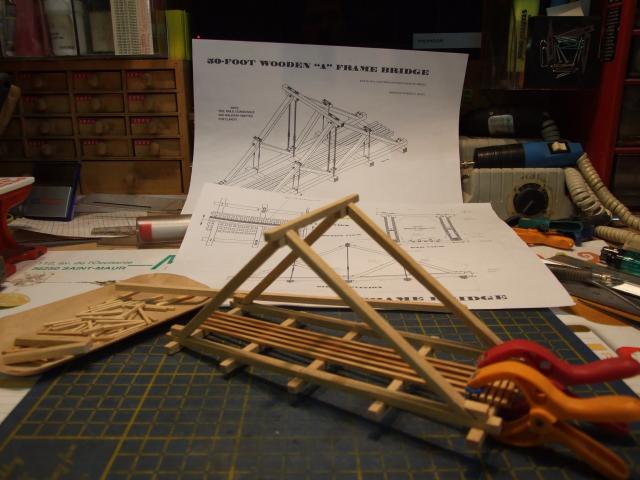

Pour les besoins du premier module du réseau en cours de finition, j'ai jeté mon dévolue sur ce pont dont le plan a été trouvé sur la Narrow-Gazette de janvier/février 2003.

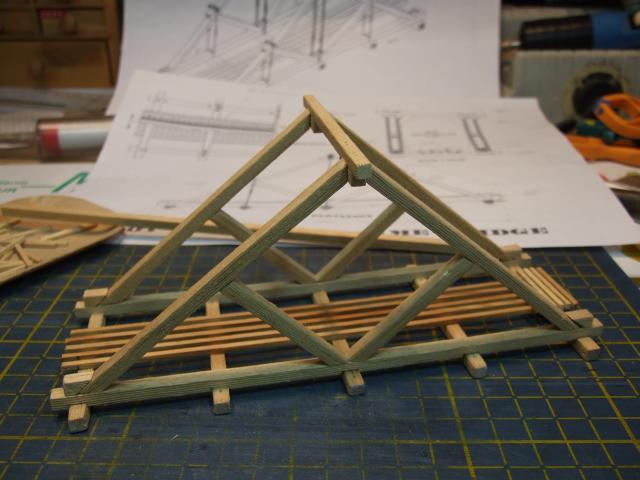

Je désirais un petit pont assez originale, pas trop compliqué à construire, et qui sorte un peu de l'ordinaire.
Celui-ci est construit avec deux essences, pour les grosses poutres du balsa, et pour les plus petites du tilleul. J'ai aussi utilisé des Cast-Iron type 020" réf: 139, de la corde à piano de 0,5mm
des tire-fonds de chez l'Octant, du profilé en U de 1mm x 1mm Evergreen, ainsi que de la feuille d'étain de 0,2mm d'épaisseur pour représenter les plaques de métal.
Celui-ci a été peint à la peinture à l'huile, et sa légère patine, a été faite aux crayons de pastel et aux terres à décor.

En plus ce plan, est fait pour l'écartement du HOn3.

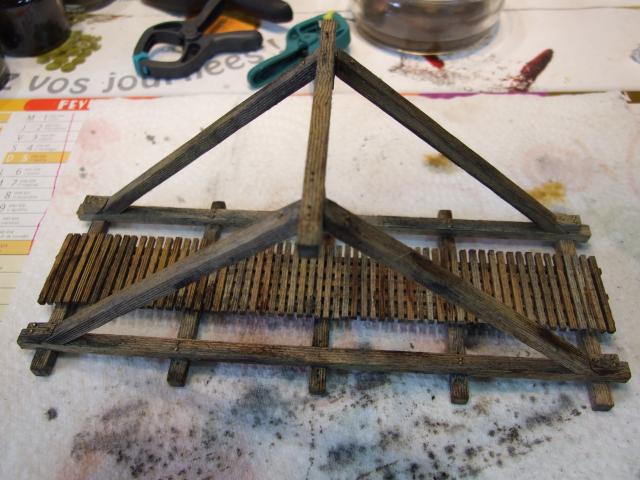

La pose des traverses, c'est la partie la plus longue de la construction ( je dirais même, la plus fastidieuse Rolling Eyes ) et il faut y apporter le plus de précisions possible.


Toutes les traverses sont posées, il reste à installer le profilé de voie en code 55.

Les deux profilés sont collés à la cyano gel en utilisant les deux gabarits pour l'écartement du HOn3.

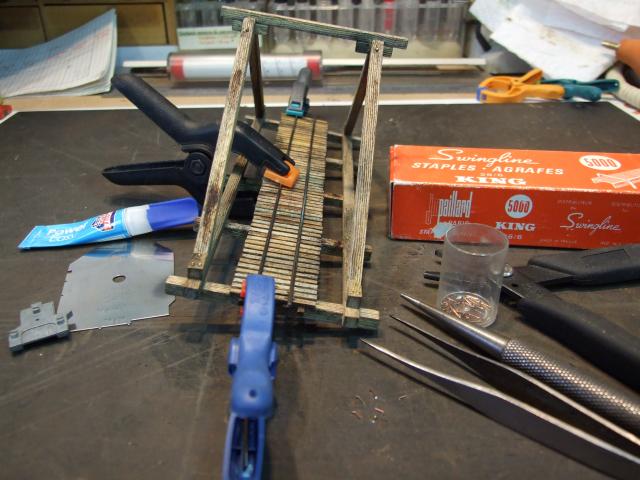

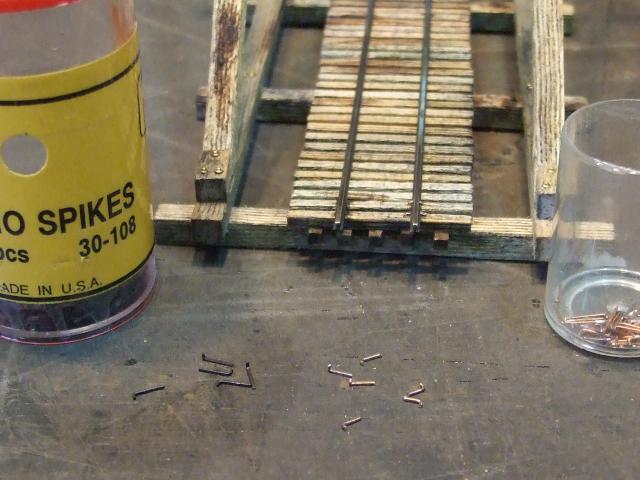

Début de la pose des spikes, ceux-ci pour une question d'économie, j'en ai fabriqué avec des fines agrafes; cela est très rapide à faire.

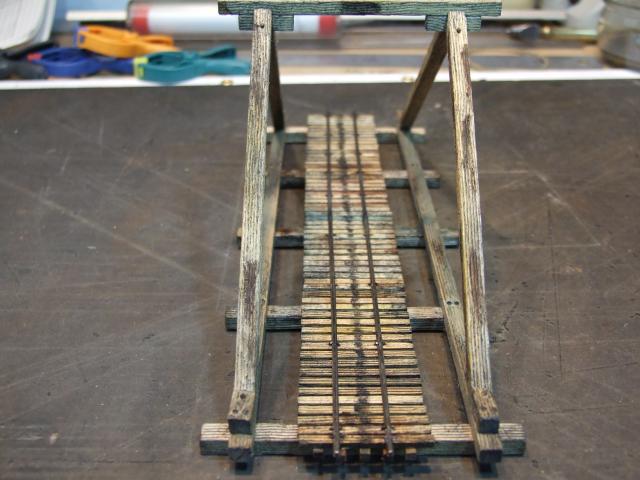

La pose de la voie est terminée, il me reste à installer les contre-rails.

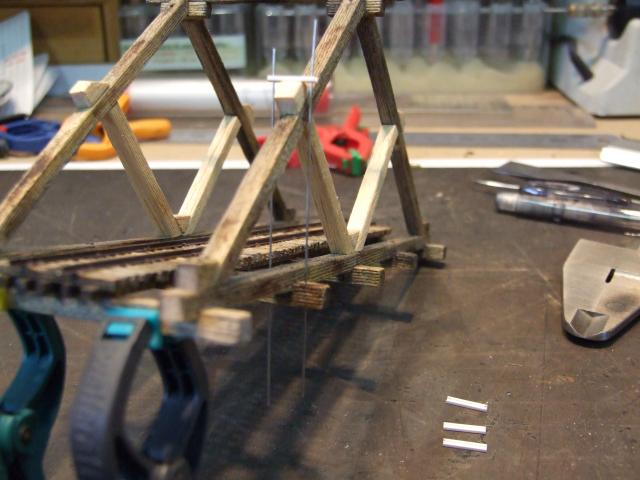

Ajustement et réglage des tirants en corde à piano de 0,5mm.
A suivre.
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 23 Fév - 16:00 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Jeu 23 Fév - 16:44 (2012)    Sujet du message: Construction d'un Wooden "A" Frame Bridge en HO. Répondre en citant

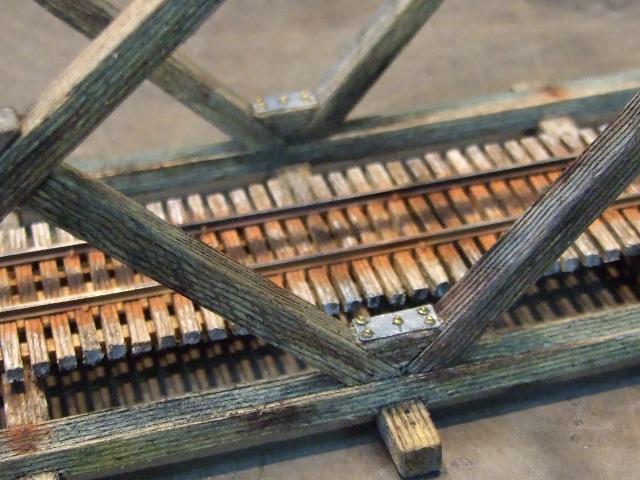

Les plaques de garde en feuille d'étain, et les tire-fonds de chez l'Octant imitent bien des boulons à têtes carrées et leurs collerettes. Ceux-ci auront leurs têtes brunis avant peinture.

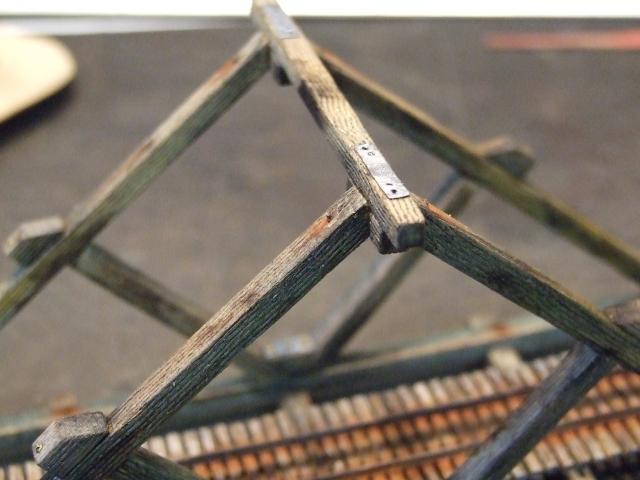

Installation des plaques de garde sur la tête du pont.

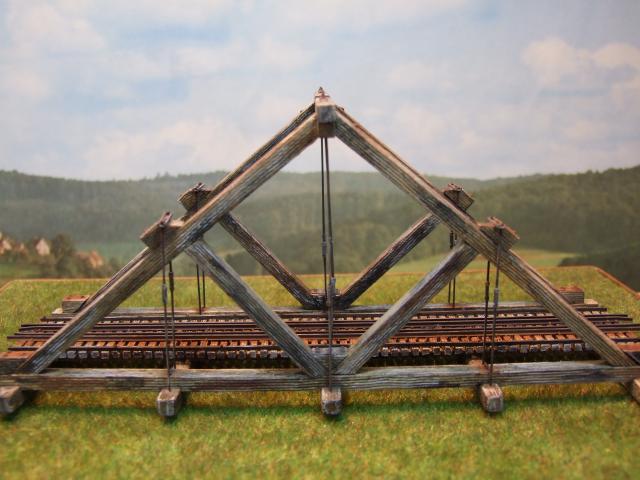

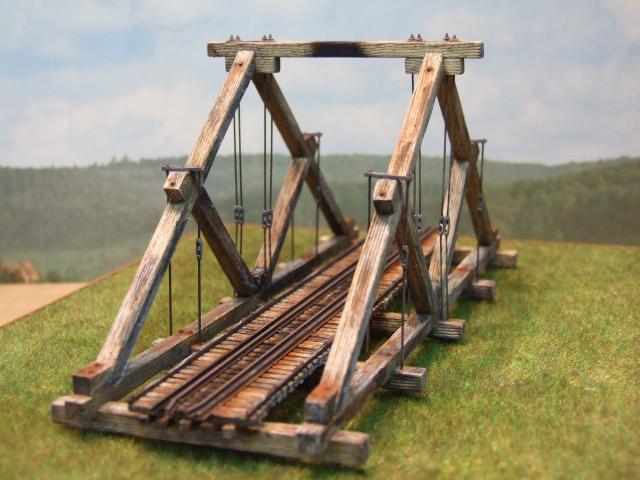

Celui-ci a été peint à l'huile et une légère patine a été effectuée.

J'ai oublié de préciser, que celui-ci a une longueur totale de 185mm, pour une largeur totale à sa base de 72mm, et sa tête a une largeur totale de 77mm.
Je vais avoir à réaliser trois autres ponts pour ce réseau; deux ponts tréteaux: un en courbe d'un rayon de 550 mm et d'une longueur de 450mm, un droit d'une longueur de 850mm, et enfin
un pont cage en métal de 165mm.
Voilà pour les futures réalisations des ouvrages d'art de mon réseau.
Charley
