MessagePosté le: Jeu 31 Mar - 18:26 (2011)    Sujet du message: HO building turnout Répondre en citant

Pour ceux que cela intéresse voici une méthode permettant de construire à moindre coût des appareils de voie.
Afin de ne pas faire double emploi je vous donne le lien décrivant la méthode de Joe Fugate détaillant la construction ainsi que la discussion très intéressante qui l'accompagne.
http://siskiyou-railfan.net/e107_plugins/forum/forum_viewtopic.php?5125

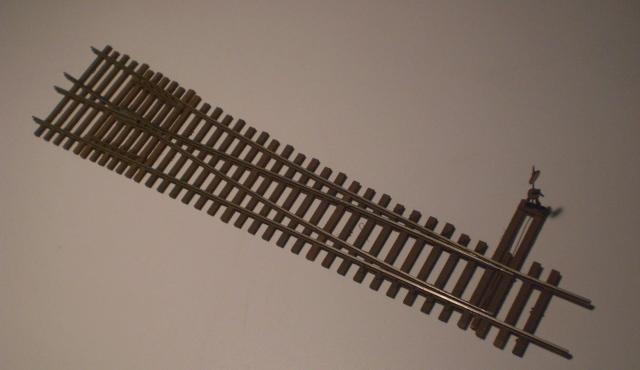

La construction fait appel à quelques traverses en PC board pour maintenir les rails et complétée par le travelage de chez Central Valley. Ceci permet d'obtenir des appareils assez réalistes.

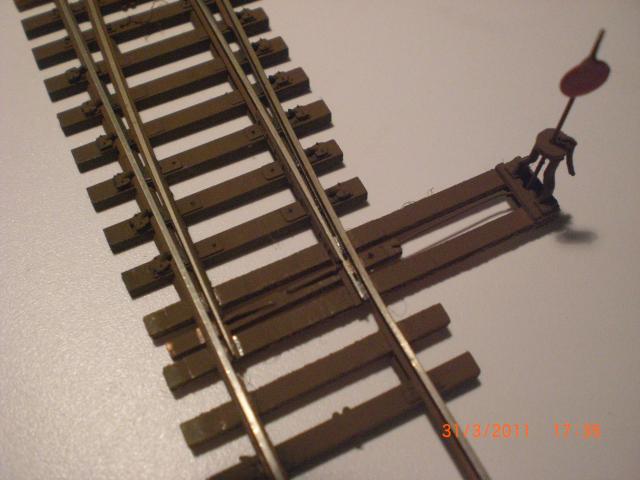

J'ai terminé la construction en rendant l'indicateur de direction fonctionnel grâce à un simple fil de bronze agissant sur une petite patte soudée sous le mat et relié à la tige de translation des lames.

Les lames posant souvent problèmes lorsqu'elles sont soudées directement sur la barre de translation ont été munies de deux morceaux de fils en bronze de 5/10e soudées d'un côté sur la barre et dont la partie recourbées pénètre dans les lames et cette même barre par un trou de même diamètre mais non soudé.

Ainsi la flexibilité des lames lors de leur déplacement ne vient en rien forcer sur une soudure finissant par céder.

Le prix de revient d'un appareil est d'environ 6 €.





_________________
Some like it HOt
Revenir en haut
Publicité






MessagePosté le: Jeu 31 Mar - 18:26 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 31 Mar - 18:40 (2011)    Sujet du message: HO building turnout Répondre en citant

C'est Magnifique et en plus fonctionnel au 87
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Jeu 31 Mar - 20:05 (2011)    Sujet du message: HO building turnout Répondre en citant

Très bien, bon t'as trouvé la combine car même en adaptant les pièces Richter, l'épaisseur de la traverse n'étant pas la même, le fonctionnement était par moment aléatoire. Bravo Maestro!
_________________
Power by Digitrax / Sound by SoundtraXX
Revenir en haut
MSN
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Jeu 31 Mar - 21:31 (2011)    Sujet du message: HO building turnout Répondre en citant

Chapeau, c'est beau et ça fonctionne, que demander de plus,
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Dim 25 Nov - 15:04 (2012)    Sujet du message: HO building turnout Répondre en citant

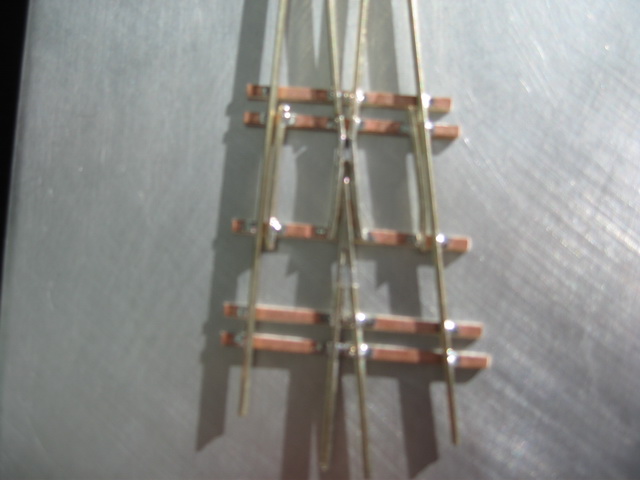

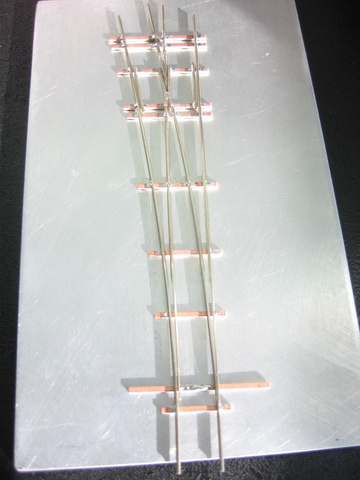

Petite amélioration, histoire de moins se prendre la tête en fabrication, j'ai rajouté un FROG Proto 87 http://www.proto87.com/index.htm # 6 le reste de la construction fait appel aux techniques employées par Alain.





Le modèle est brut, il faut que je ponce la surface des ties, les soudures et que je colle la semelle CVT http://www.proto87.com/fast-easy-ho-turnouts.html et les accessoires.
