MessagePosté le: Mar 10 Fév - 20:53 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant



Auteurs
Christophe Le Corre, Marcel Jeanson, Jean Soukiassian, Gérard Rodriguez



Echelle: O (1/48ème) NMRA.
Dimension: 12,00 m x 0,80 m.
Infrastructure: Porteurs en L, sectionnable, réalisé en Medium et Contre plaqué.
Voies et aiguillages: Voie et aiguillages réalisés à la main à partir de profilés code 148 et 125.
45 mètres de voie et 17 aiguillages.
4800 traverses réalisées à la main (350 mètres de bois).
18500 "spikes", dont un en or, pour la fixation de la voie.
Moteurs d'aiguilles Tortoise
Pente: maximum 3 %
Gestion du réseau: digital (DCC) avec son dans les machines.
Matériel: Digitrax/NCE/Soundtraxx
Signalisation:NJ International/K.Line fonctionnant par cellules dans la voie et occupation de voie.

Arrow Le thème
Une "short line" déservant de petites industries locales ainsi que des yards (interchange) d'autres compagnies comme le C&O,
entre Coleman et Clare dans le MICHIGAN pendant les Mid Sixties

Arrow L'exploitation
c'est un réseau de manoeuvres "switching layout" en "point to point" sur 6 modules
L'exploitation du réseau est manuelle avec système de gestion des wagons, par type, à l'aide de cartes de destination (cartes définissant, après chaque opération de chargement/déchargement, la prochaine destination du wagon "Way bill"). L'exploitation s'effectue en "temps accéléré" avec horloge rapide (incluse dans le système DCC).
Un sytème de coulisse (amovible et arrière) permet le mouvement des convois
Le réseau comporte également un yard caché qui permet de stocker une douzaine de wagons

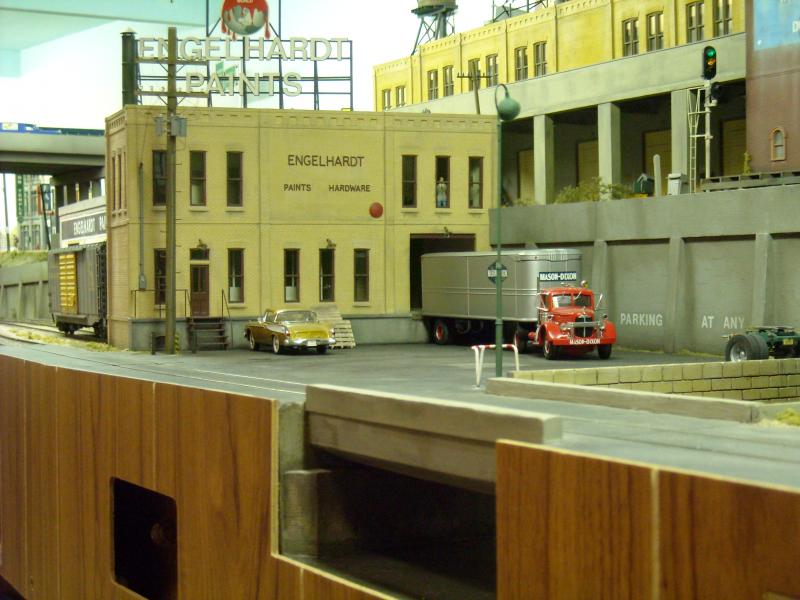

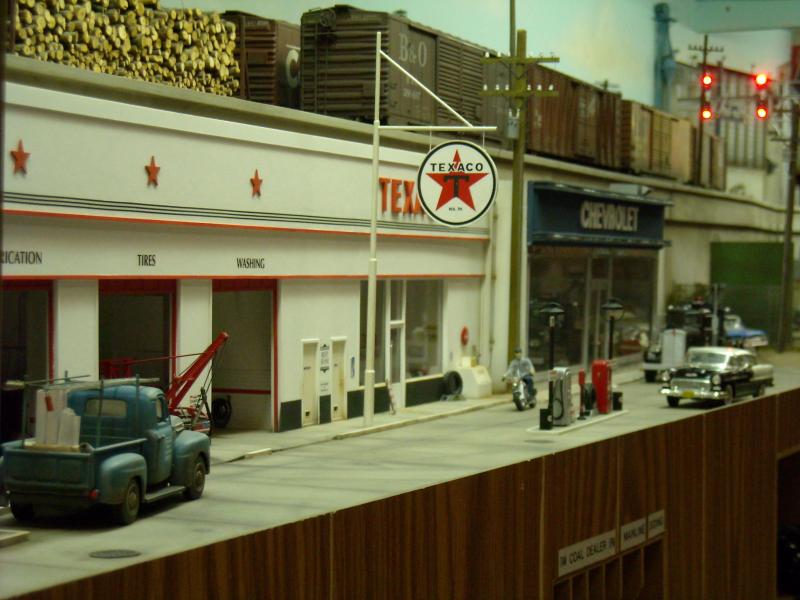

Arrow Pictures





















Journée portes ouvertes Samedi 14 FEV


To be continued

_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Publicité






MessagePosté le: Mar 10 Fév - 20:53 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 21 Sep - 16:14 (2009)    Sujet du message: MRS Répondre en citant

De quelques additions et presque finitions Rolling Eyes faites ce samedi avec Gégé

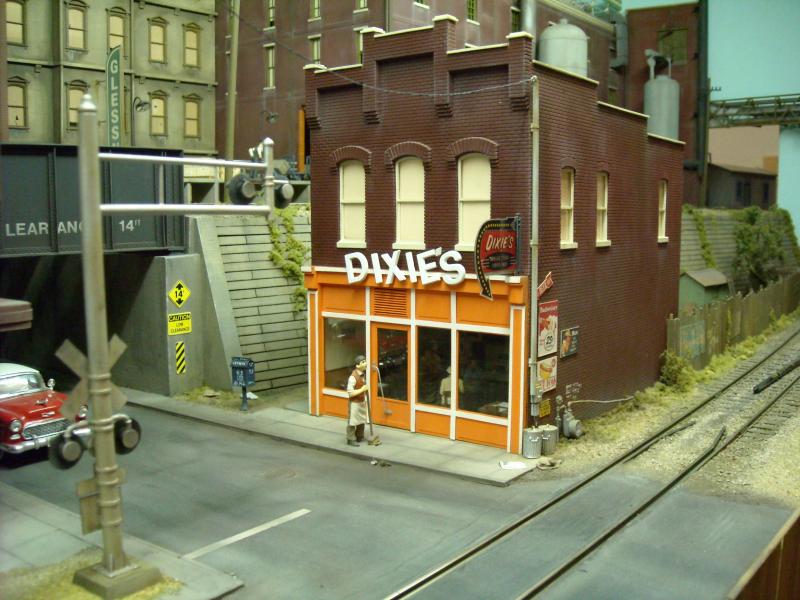

Un nouveau crossing, non fonctionnel Embarassed de dos c'est moins grave Rolling Eyes

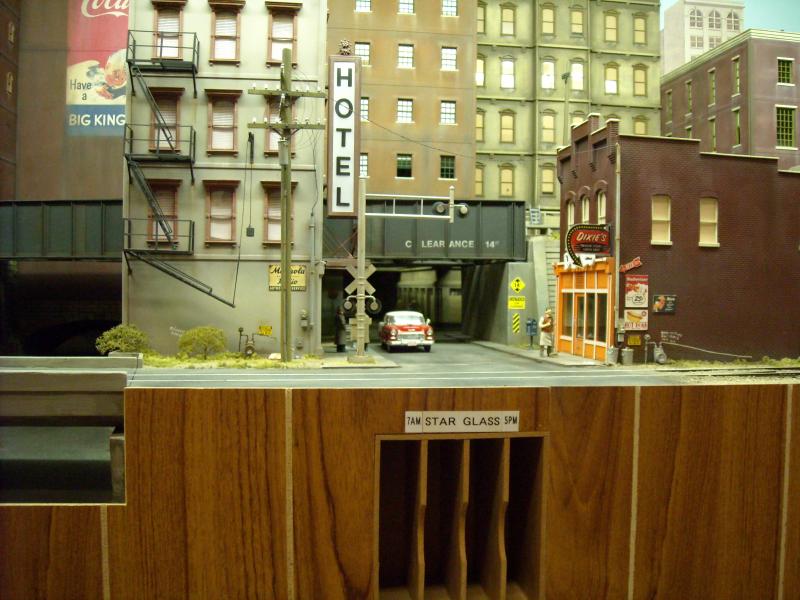

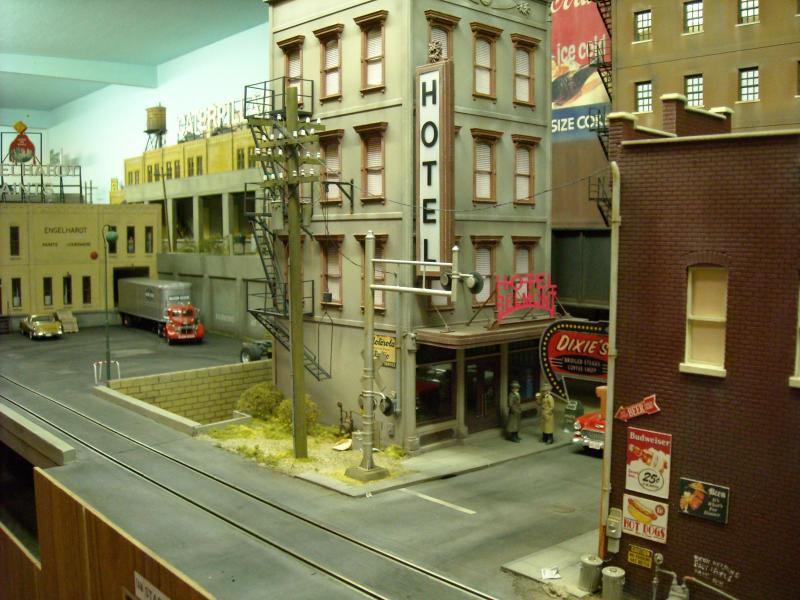

Du gas et de l'électricité, sans mélange SVP, pour l'hotel et le restaurant, plus pratique quand il faut faire a diner Razz
Merci a Chris pour les marquages Mr. Green

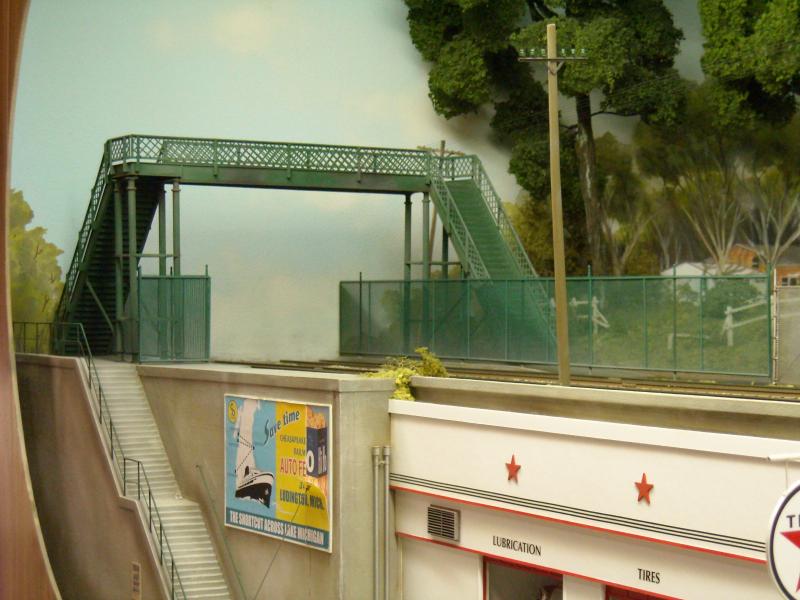

Et un essai de la protection au niveau de la passerelle



THAT'S ALL FOLKS, SEE YOU SOON..........
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 21 Sep - 17:35 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

bon bon ça avance as tu pu imprimer les panneaux Question
un détail vous avez oublié les "standoff" sur les poteaux voir mon fil sur les electric poles dans scenery Embarassed
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 21 Sep - 18:41 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Christophe LC. a écrit:

un détail vous avez oublié les "standoff" sur les poteaux voir mon fil sur les electric poles dans scenery Embarassed


C'est quoi ca car Altavista me parle d'IMPASSE Question Question
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Lun 21 Sep - 18:51 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

, manges-lui le foie à ce blanc bec d'Auvergne Gégé ? Il pinaille en plus ça doit pas être assez bien!
_________________
Power by Digitrax / Sound by SoundtraXX
Revenir en haut
MSN
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 21 Sep - 19:14 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

J'ai dit d'aller voir mon fil pas altachepaquoi Exclamation
en fait il s'agit de la sécu sur un electric pole Wink



on appelle cela également un transformer switch Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 21 Sep - 19:56 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Christophe LC. a écrit:

on appelle cela également un transformer switch Okay


Donc un inter pour coupure volontaire ou sur surintensité Question Question genre fusible ou surtenseur Question Question Question
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 21 Sep - 21:29 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Il me semblait qu'il manquait quelque chose Embarassed Embarassed
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 21 Sep - 23:46 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

En allant revoir le site donné par Lainlain Okay
http://www.google.fr/imgres?imgurl=http://annsgarden.com/poles/JP1-Allocati…

Pour eux cela s'apelle circuit breakers donc Disjoncteur/Surtenseur Mr. Green
Pas Stand...machinchose


_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 22 Sep - 05:30 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Ecoute gégé ce genre de chose a plusieurs nom Ok, avec mon père dont j'ai posté le plan
on a étudié ce genre de système pendant des mois!!! maintenant j'ai un plan de MR et de Keil line
avec les termes transformer Switch off et Stand off et d'après toi cela veut dire quoi en anglais
d'ailleur sur ton image tu aurais du voir qu'il n'y a pas de transformer Confused d'ou le nom circuit breaker et non transformer Swicht off
Maintenant si tu veux en discuter avec un spécialiste tu auras tout le loisir de le faire a Adliswill en plus il te ramènera son bouquin et ses plans le vieux

Je vois que cela sert de faire des posts avec des plans et des explications Neutral à l'avenir j'vai aller faire un tour moi chez Ken Hamilton voir ailleur Exclamation Exclamation Exclamation
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mar 22 Sep - 09:09 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

On s'en fout du nom, puisque c'est le meme plus ou moins gros suivant l'intensité a faire passer Mr. Green
Mais ca sert les posts puisque on y retourne Okay
Mais je ne comprend toujours pas la signification de STAND OFF Embarassed SORRY

Oui je veux voir le V...... cela me fera plaisir Very Happy

Et c'est qui Ken Hamilton Question
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 22 Sep - 10:55 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Bientôt pour le vieux
et pour ken aussi Smile
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 22 Sep - 11:02 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

pour stand off la traduction littérale c'est impasse
comme ici on est en electricité Arrow coupe circuit ou disjoncteur
Une sorte de big fusible lors d'éclair pour le transfo bien que certain parte en fumée lors de Tornade ou autre surprises de la nature Laughing
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
ffayolle
Member
Member

Hors ligne

Inscrit le: 21 Sep 2009
Messages: 369
Masculin

MessagePosté le: Dim 27 Sep - 16:27 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Superbe réseau et que de détails !!!
Auriez-vous des photographies de la construction, histoire de voir l'arrière du décor ? Celles-ci pourront peut-être faire l'objet d'un autre fil de discussion.
_________________
Fabrice Fayolle
http://www.modelrailway-online.com


Dernière édition par ffayolle le Ven 2 Oct - 16:40 (2009); édité 1 fois
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Dim 27 Sep - 19:12 (2009)    Sujet du message: MERCHANT ROW SYSTEM Répondre en citant

Interressante question, on va regarder cela mais c'est vrai que l'on a pas fait beaucoup de photos au début? Crying or Very sad
Quelques une sur papier que l'on va scanner qui sont dans un presse book consultable au club PN160 Okay
Donc je vois cela avec les RRmodelers et on fait un post sur la construction, Si ces MMS sont d'accord. Mr. Green
