MessagePosté le: Mer 13 Oct - 14:39 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

En attendant mon déménagement à la fin du mois, je m'amuse avec les trucs qui traînent sur mon bureau.

J'avais envie de tester mon futur système de "tirettes" pour les aiguillages et j'ai décidé de 0n30tiser un aiguillage Roco

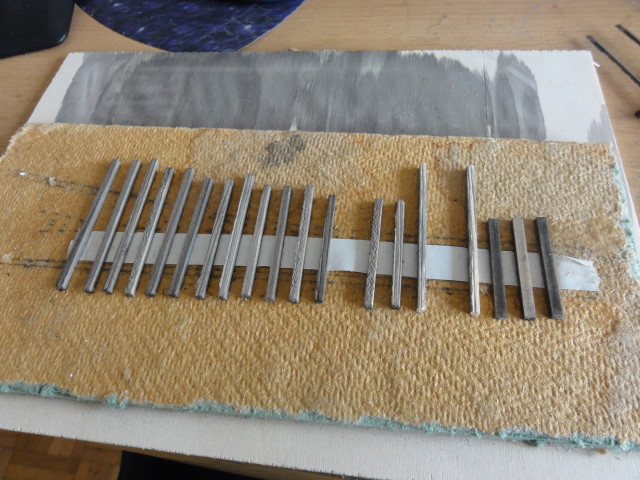

Donc zou, je pose des traverses de taille correcte "làouilfaut" J'ai repris la disposition des aiguillages ME83 (ouh le copiteur)

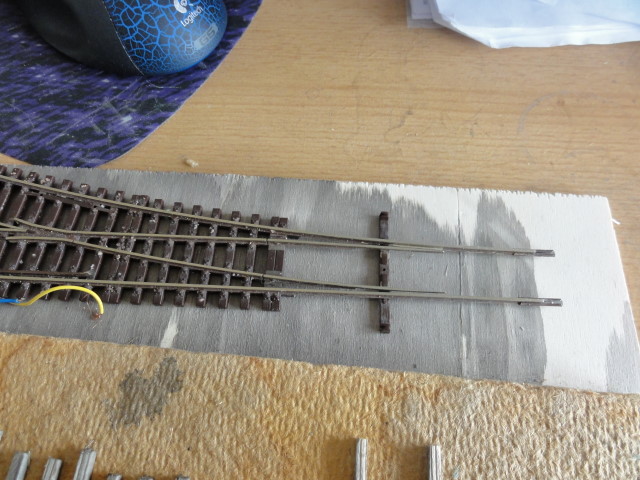

Évidemment on retire précautionneusement les traverses plastique

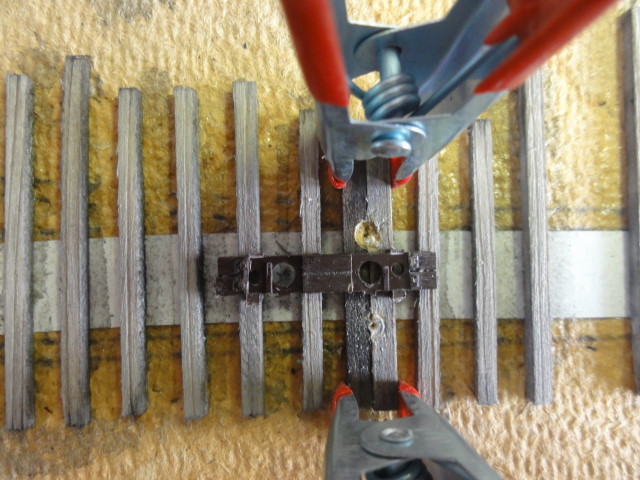

En conservant l'une ou l'autre des traverses, on triche un peu et on se facilite le respikage qui va suivre. J'ai gardé par facilité la traverse mobile d'origine.

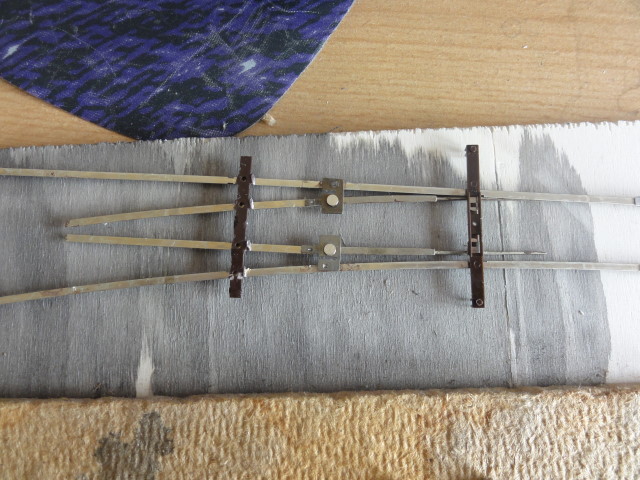

en retirant précautionneusement les traverses plastique se trouvant sous le pivot mobile, on pourra s'en servir comme d'un chablon pour fraiser les traverses en bois qui devront les accueillir



On spike les rails, jusqu'ici pas de difficulté majeure... ça vient !

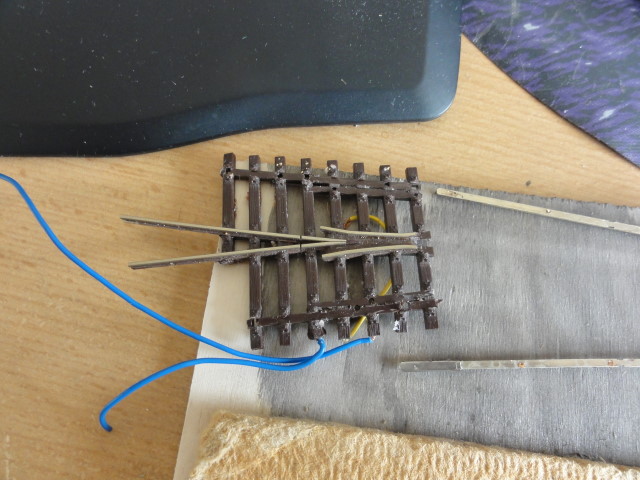

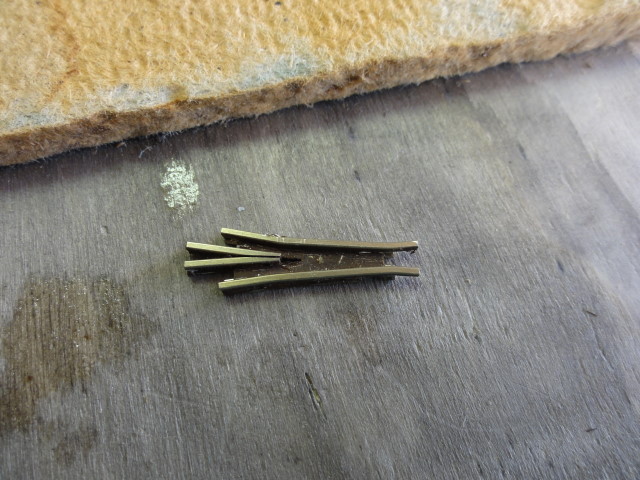

Malgré plusieurs essais, il n'est pas possible de replacer correctement la pointe de cœur vu qu'est est à moitié en plastique et en plusieurs pièces. Il faudrait en bricoler une mais ici l'aiguillage ne sera probablement jamais fonctionnel... donc je ne perds pas trop de temps et l'assemble à la cyano (remarquez la pointe qui manque, ce qui fait dérailler les wagons évidemment)

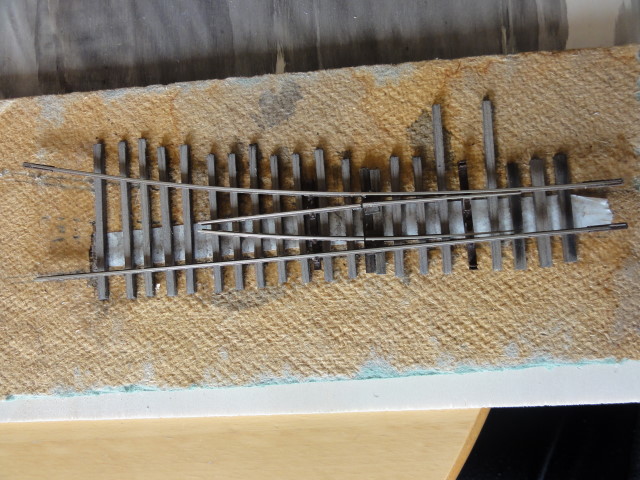

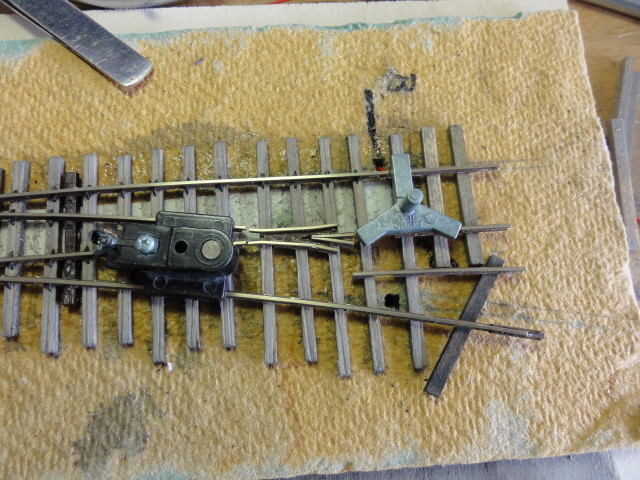

Quelques réglages pour poser les rails restants (je remarque à l'instant que j'ai oublié les contre-rails)

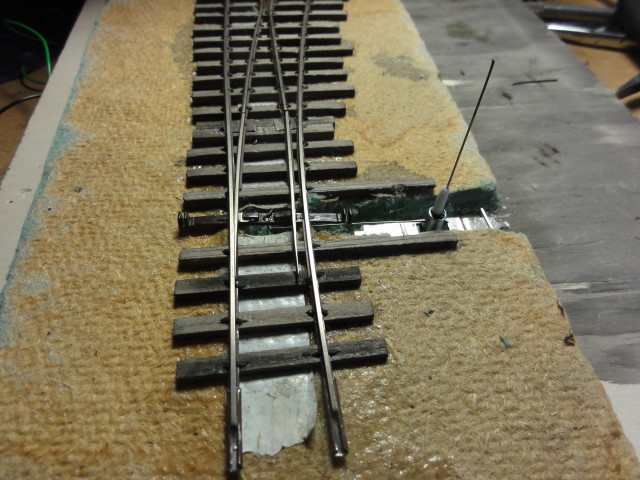

Une découpe dans le "roadbed" qui sera constitué pour mon prochain réseau en dalle verte d'isolation afin d'installer l'inter qui supportera le signal d'aiguillage suffit à laisser la marge qu'il faut pour le camouflage

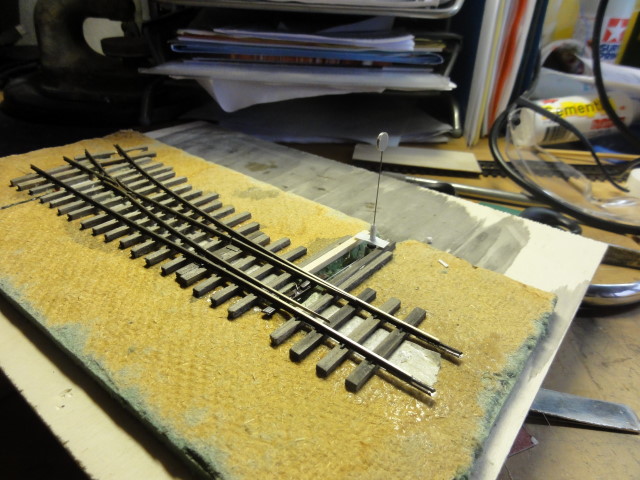

La bestiole en place. le système a été mis sous tension pour test et ça fonctionne parfaitement



système validé !
_________________
Alain

Revenir en haut
Publicité






MessagePosté le: Mer 13 Oct - 14:39 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mer 13 Oct - 16:13 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Manque toujours les contre-rails Mr. Green
Mais je me demande quand meme si tu n'irais pas plus vite en la faisant toi meme avec du profile Idea
puisque tu vires tout le plastoc.... Wink Sans compter le prix d'achat de l'aiguille. Question
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
cail
Member
Member

Hors ligne

Inscrit le: 19 Mar 2009
Messages: 683
Localisation: Suitzerland

MessagePosté le: Mer 13 Oct - 16:37 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

gna gna gna ! Smile

Disons que pour le prix, ça me vient moins cher que du profilé car on m'a filé des rails en h0 que je n'utiliserai probablement jamais... donc autant les bidouiller.
_________________
Alain

Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 13 Oct - 17:57 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Peut toujours les rajouter après ses contre rails Wink
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Mer 13 Oct - 22:46 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Gérard R. a écrit:
Manque toujours les contre-rails Mr. Green
Mais je me demande quand meme si tu n'irais pas plus vite en la faisant toi meme avec du profile Idea
puisque tu vires tout le plastoc.... Wink Sans compter le prix d'achat de l'aiguille. Question


Je suis bien d'accord Exclamation
_________________
Some like it HOt
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Oct - 08:03 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Et le coeur d'aiguille vous le faites comment puis que c'est du moulé Question Question Question
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Jeu 14 Oct - 08:18 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

A cette échelle de voie étroite les coeurs moulés doivent être rares, on peut donc les réaliser en rails assemblés comme ils se présentent en réalité. A la rigueur une fois le coeur taillé en rails assemblés il est possible de la "noyer" dans la soudure pour reproduire la forme d'un coeur moulé (un article sur le sujet est paru dans un vieil MR que je vais tenter de retrouver) Smile
_________________
Some like it HOt
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Oct - 09:25 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Lorsque tu parles de rareté en voie étroite Alain sur les coeurs moulés c'est en modélisme ou en réel Question
par contre la soudure en effet il me semble que j'avais vu cela en soudant sur une plaque de cuivre et en noyant mais c'est pas évident
il y a une boîte aux US Arrow Right of way qui fait des coeurs d'aiguille mais sans site web, je ne peux pas dire si ils en font pour le narrow Confused
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Jeu 14 Oct - 10:05 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Je parle de coeurs en réel. Ces voies voyaient passer du matériel plus léger et moins "véloce" ce qui ne nécessitait pas l'investissement dans des pièces de ce type.
Quant aux firmes proposant des coeurs "moulés" il y en a :
Details West,
Proto 87 Richter,
Micro Engineering, etc.
Ces coeurs sont en HO mais conviennent pour le 0e.
_________________
Some like it HOt
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Jeu 14 Oct - 10:30 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Accessoirement un chat très intéressant sur la construction d'aiguilles, accompagné de nombreuses photos de la progression du montage, le tout par Joe Fugate. Bon il s'agit de HO, mais les reflexions sont très pertinantes. Okay
http://siskiyou-railfan.net/e107_plugins/forum/forum_viewtopic.php?5125
_________________
Some like it HOt
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Oct - 12:16 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

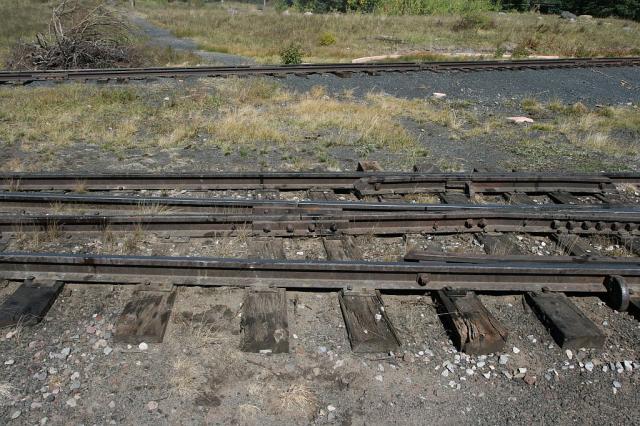

Il est vrai qu'en Angleterre (voir photo ci dessous) pour du narrow les coeurs n'étaient pas moulés Okay


Mais aux USA attention Exclamation le matériel en Narrow est bien plus lourd EBT, DRGW et d'autres comme à Bethléem en PA, les coeurs de ce que j'ai vu sont moulés...


je en sais pas si on vois clairement mais je puis assuré que c'est du moulé Embarassed

Pour le Cripple creek & Victor RR qui est encore plus narrow puisqu'en 2 pieds
c'est idem Jean pourra peut être confirmer Question Embarassed
Les US c'est un pays avec beaucoup de sidérurgies et de fonderies ou on moule énormément à la différence de l'Europe (mis à part l'allemagne et encore!!!)
Voir les chassis de bécanes entièrement moulés
Mais je suis prés à voir le contraire...
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Jeu 14 Oct - 13:15 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Sans vouloir rentrer dans une polémique, sur la photo que tu postes de l'EBT le coeur d'aiguille est en assemblage (on distingue les fourrures réglant l'écartement entre coeur et pattes de lièvre), mais comme il s'agit d'un stub, très vieil appareil ce n'est pas la preuve qu'il n'est pas existé en effet des coeurs moulés dans des endroits spécifiques. Pour finir quelques photos d'appareils du DRGW. Rolling Eyes


*
_________________
Some like it HOt
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Oct - 13:31 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

OK là c'est clair et net, il me semblait pourtant qu'à Mont union... mais comme je ne suis pas un spécialiste de la voie alors Embarassed
mille excuses
que cela n'empêche pas l'autre Alain de continuer Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Oct - 13:42 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Une boîte qui fait pas mal de turnout dans un paquet d'échelles
http://www.railwayeng.com/turnouts.htm
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
cail
Member
Member

Hors ligne

Inscrit le: 19 Mar 2009
Messages: 683
Localisation: Suitzerland

MessagePosté le: Jeu 14 Oct - 19:56 (2010)    Sujet du message: Un aiguillage roco en 0n30 Répondre en citant

Bon il faut dire que je pense plutôt acheter des aiguillages chez ME parce que j'ai envie que ça roule Smile

Là c'était plus un essai par curiosité Mr. Green
