MessagePosté le: Ven 4 Sep - 19:37 (2009)    Sujet du message: Transfer caboose Répondre en citant

Transfer caboose


Arrow Un transfer caboose looks ressemble plus a un flat car avec une cabine dans le milieu. Ils sont utilisés pour le "transfer service" entres les yards pour les "short switching runs", Ils sont équipés de plateformes de chaque côtés, avec des "hand rail" pour la sécurité.
Beaucoup de compagnies ont eu ce genre d'engin dans leurs rosters SP, CEI, ERIE NYC, CNW, PC, CR, etc...
Pour beaucoup il s'agit de bricolages sur une base de flat car ou de box car comme la série NE9 du NYC, PC, CR.






Arrow Il existe pas mal de modèle surtout en laiton en N, HO, O




Arrow Mon Modèle en O

Mais je préfère une construction perso comme cet article dans MR http://www.trains.com/mrr/default.aspx?c=a&id=325

Pour mon transfer je suis parti d'une base d'un flat LIONEL sur le quel j'ai viré quasiment tout Exclamation Smile
une caisse de vieux caboose coupée et racourcie fera l'affaire pour mon "box shed" au milieu Okay



J'ai entièrement regainé mon flat de plasticarte, sur les flancs j'ai imité les rivets grâce à la riveuteseuse de NWSL les rambardes ont été soudées en maillechort 0,5
Le plancher a été conçu avec de la plaque Slater antidérapante. j'ai également rajouté mes fulcrums, lift bar, et volants de freins, air hoses.



Pour mon roof walk de la passerelle de chez Tichy en HO fera l'affaire un réservoir de fuel avec un bidon Tichy en O et quelques bouts de cornières provenant de chutes de 1,5mm
viennent compléter le détail de la plateforme Okay



Pour la soudure des échelles un gabarit à été fait sur un bout de CP 10, je dessine mon échelle puis je grave légèrement pour glisser mes barreaux, maintenus par du scotch électrique et je soude. les côtés sont en cornières 1,5mm laiton fraisé Okay


Arrow La finition





Mes photos sont pas terribles trop de soleil, on ne voit pas les détails j'essaierai d'en refaire Embarassed
disons que j'ai passé une base de jaune mat 154 et du 33 pour les rembardes et le chassis
on peut noter les bogies suspension à lames de chez Atlas (plus souples et plus adaptés aux cabooses bien que certains ont été équipés avec des ressorts Confused )
la déco : du transfer conçu sur Illustrator et imprimé chez Couleur & Com. à Paris.
_________________

If you only do what you always do, you only get where you always get.
Henry Ford


Dernière édition par Christophe LC. le Ven 4 Sep - 21:56 (2009); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Ven 4 Sep - 19:37 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Ven 4 Sep - 20:23 (2009)    Sujet du message: Transfer caboose Répondre en citant

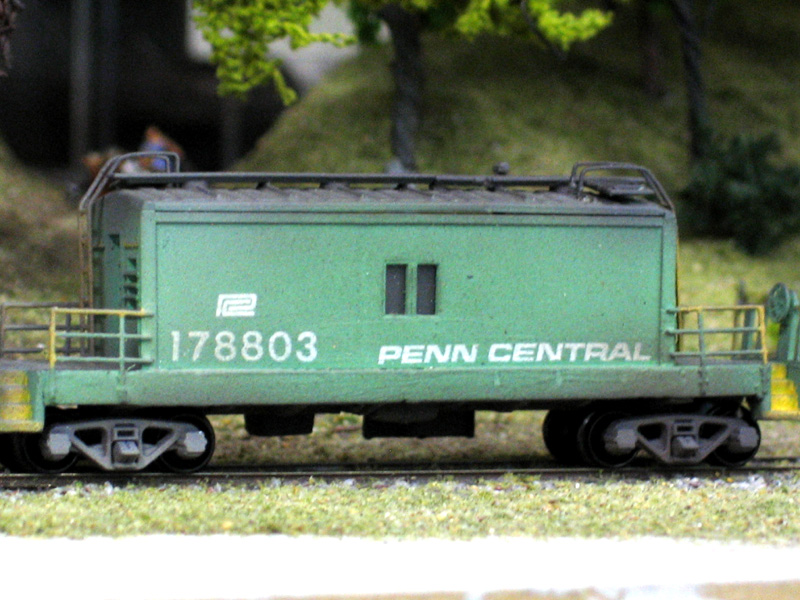

Une version en N "Kitbasher" par notre ami Janot Mr. Green Mais qui n'avait pas d'ulité sur le FHHT Wink


_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Ven 4 Sep - 21:29 (2009)    Sujet du message: Transfer caboose Répondre en citant

Ouh la Shocked drôle d'engin imitation lointaine du NE 9 par contre les échelles Shocked un peu strange
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 7 Sep - 18:45 (2009)    Sujet du message: Transfer caboose Répondre en citant

Pour la peine voilà le mien en NYC (HO) Mr. Green


_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Ven 18 Sep - 18:17 (2009)    Sujet du message: Transfer caboose Répondre en citant

Splendide boulot, comme dab
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Ven 18 Sep - 18:22 (2009)    Sujet du message: Transfer caboose Répondre en citant

Oui cela passera malgrès quelques conneries
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Ven 18 Sep - 19:09 (2009)    Sujet du message: Transfer caboose Répondre en citant

Deux autres avec une lumière plus sympa


_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Alainj
Member
Member

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 948
Localisation: Val d'Oise

MessagePosté le: Sam 19 Sep - 17:01 (2009)    Sujet du message: Transfer caboose Répondre en citant

encore, j'adore
_________________
Some like it HOt
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Sam 19 Sep - 22:22 (2009)    Sujet du message: Transfer caboose Répondre en citant

Merci Alain mais c'est votre faute car en 96 quand j'ai vu le FHHT il y avait un "idler car" et l'engin m'avait captivé outre le fait que le réseau lui même était et est toujours captivant Smile
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Dim 20 Sep - 09:55 (2009)    Sujet du message: Transfer caboose Répondre en citant

Très très sympa Okay Okay
Tu as des robinets qui ne fuient pas.....
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Dim 20 Sep - 11:02 (2009)    Sujet du message: Transfer caboose Répondre en citant

jean soukiassian a écrit:
Très très sympa Okay Okay
Tu as des robinets qui ne fuient pas.....


Attend excuse moi j'ai pas tout compris Embarassed
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Dim 20 Sep - 12:14 (2009)    Sujet du message: Transfer caboose Répondre en citant

Moi non plus pas comp'end'e Mr. Green

A moinsk qu'il ne pa'le du tonnio de fouel ou la platefo'me est immaculé (Conceptionnésssss)
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Dim 20 Sep - 12:34 (2009)    Sujet du message: Transfer caboose Répondre en citant

Gérard R. a écrit:
Moi non plus pas comp'end'e Mr. Green

A moinsk qu'il ne pa'le du tonnio de fouel ou la platefo'me est immaculé (Conceptionnésssss)


T'as raison Gégé, beau modèle
_________________
Power by Digitrax / Sound by SoundtraXX
Revenir en haut
MSN
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Dim 20 Sep - 13:00 (2009)    Sujet du message: Transfer caboose Répondre en citant

Tu vois quand tu veux!!!!!!!
C'est tout ce que j'ai trouvé Embarassed Embarassed cerise
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Dim 20 Sep - 18:22 (2009)    Sujet du message: Transfer caboose Répondre en citant

Ah ouh la la faut vous suivre les gars Smile si si il y du fuel sur la plate forme
depuis le temps vous devriez savoir qu'avec moi ce genre de saloperies c'est quasi automatique Wink
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
