MessagePosté le: Sam 9 Jan - 22:46 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

J'en ai enfin trouvé une qui me plait, mais je ne pourrais pas être dans les délais pour le concours Sad

Quinnimont Cabin, WV


A noter qu'il existe un kit Ho ( http://www.mpp-models.com/ )









http://www.candoheritage.org/gallery/index.php?cat=3

http://www.nvntrak.org/modules/quinnimont.php (un petit réseau en N)
_________________
Can you tell me why
My trains always stay on track
Unless I have guests?

José Carlos
http://www.kawouito.com
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Sam 9 Jan - 22:46 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
dandel4
Member
Member

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 64
Localisation: Muhlbach sur Munster (68) Marchin (Belgique)
Masculin

MessagePosté le: Dim 10 Jan - 09:16 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

un lien avec beaucoup de photos d'interlocking tower (entre autre):

http://www.railpictures.net/showphotos.php?category=1
_________________
le peu que je sais, c'est à mon ignorance que je le dois
Revenir en haut
Visiter le site web du posteur
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Dim 10 Jan - 09:20 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Eh bien José on peut faire une ralonge pour les nouveaux 2 mois de plus toi et daniel Very Happy non Question Question Question
moi j'en fais un en HO et l'autre en O car j'ai mes idées maintenant Smile
lancez vous!!! de toute façon tout le monde est gagnant
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 12 Jan - 18:35 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Quinimont encore des souvenirs hein Gégé Exclamation Very Happy

Bon puis qu'il y ades personnes ici qui se posent des questions sur ce que je met ou pas comme détail
je vais tenter après une discussion avec jean et des recherches d'exposé la chose car il y plusieurs système donc du coup certains détails peuvent apparaître et d'autres non Exclamation

Premièrement je vous conseille d'aller jeter un oeil ici Arrow http://en.wikipedia.org/wiki/Interlocking
pour comprendre les differents systèmes au niveau des leviers "levers" et des commandes

Mechanical interlocking
Electro-mechanical interlocking
Relay interlocking
Electronic interlocking


Donc un exemple tout simple d'un poste avec les leviers et les transmissions

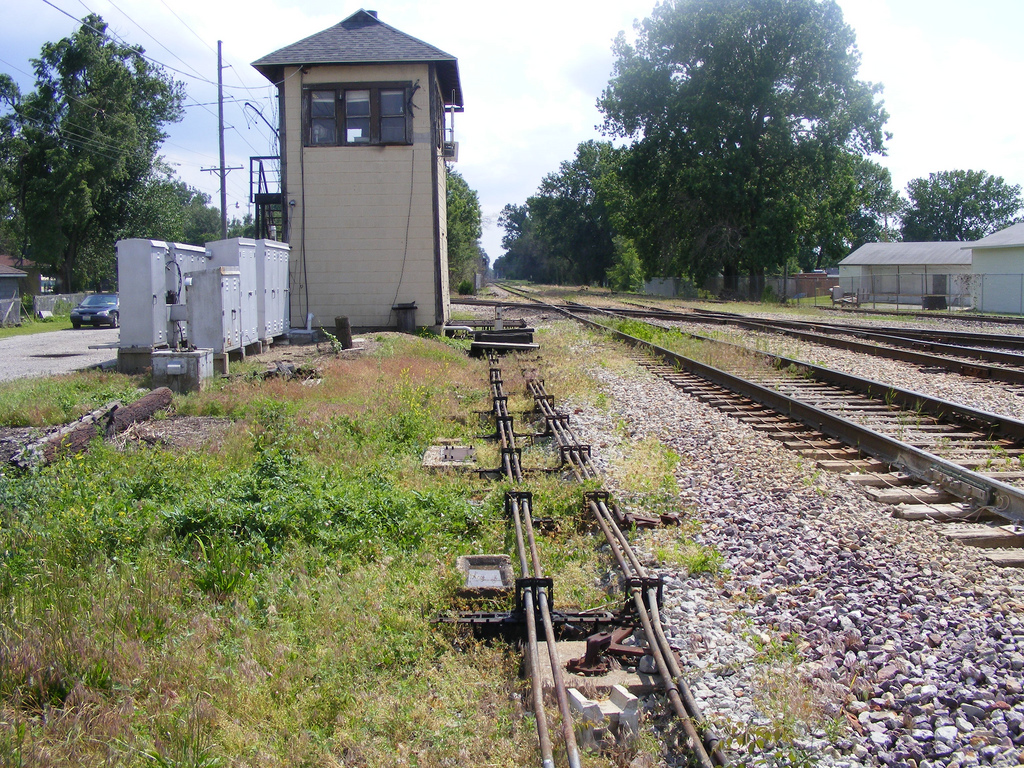

"Mechanical Interlocking tower"








le "boîtes" à côté du tower sont des "relay box" pour la signalisation ou des moteurs d'aiguilles car en fait le système mécanique sur les photos à ses limites du point de vue des distances entre les aiguilles et le poste (Jean doit avoir des chiffres à ce sujet)
Dans certains cas entre les barres nous avons des "compensators" pour les aiguilles les plus éloignées, photo ci dessous...

la sortie en bas au niveau du poste pour la transmission...

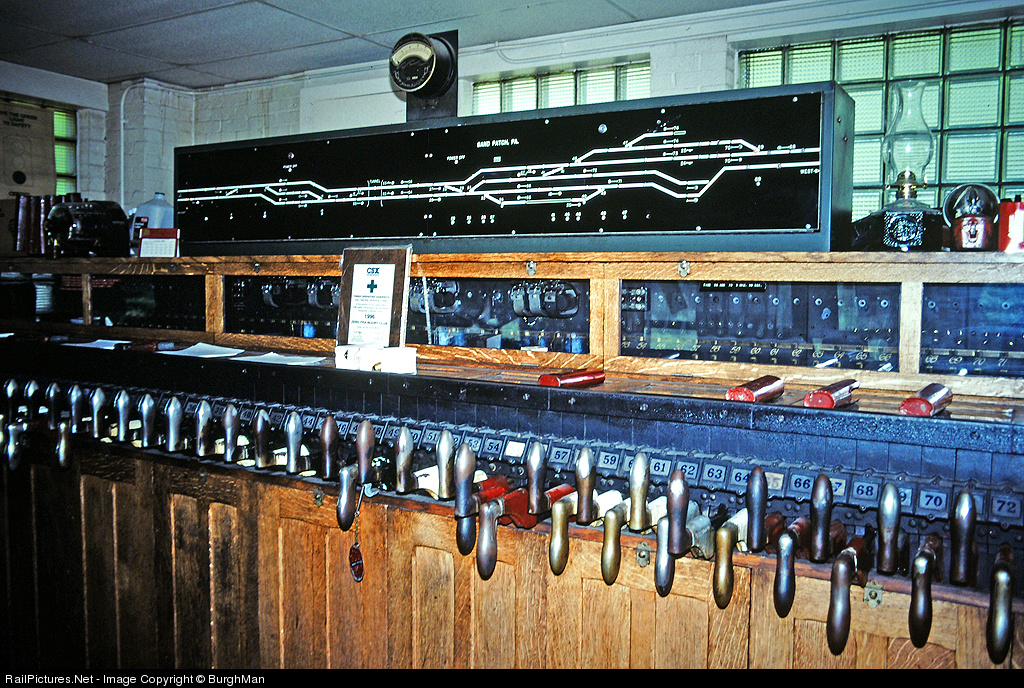

L'intérieur du poste






_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 12 Jan - 19:25 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Train orders

Certain postes ne servaient pas uniquement à contrôler les aiguilles et avant l'apparition du CTC: centralized train control tout un système se mettait en place à l'aide de signaux (sémaphore etc...)

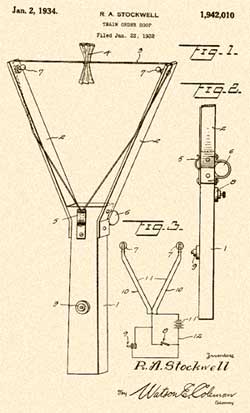

et de train order hoop
Mais d'abord qu'es ce qu'un train order Arrow : http://en.wikipedia.org/wiki/Train_order_operation

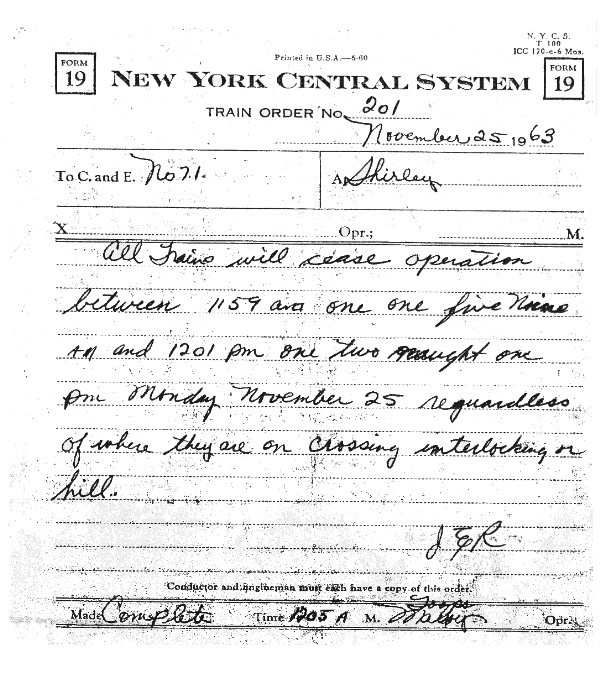

Le train order est un petit message sur un formulaire qui indique des informations sur la circuation il émane du train dispatcher pis est envoyé au train operator dans son poste par téléphone ou télégraphe
qui lui va le transcrire sur ce formulaire et le donner au train crew (une copie à la machine et aux gars dans le caboose)

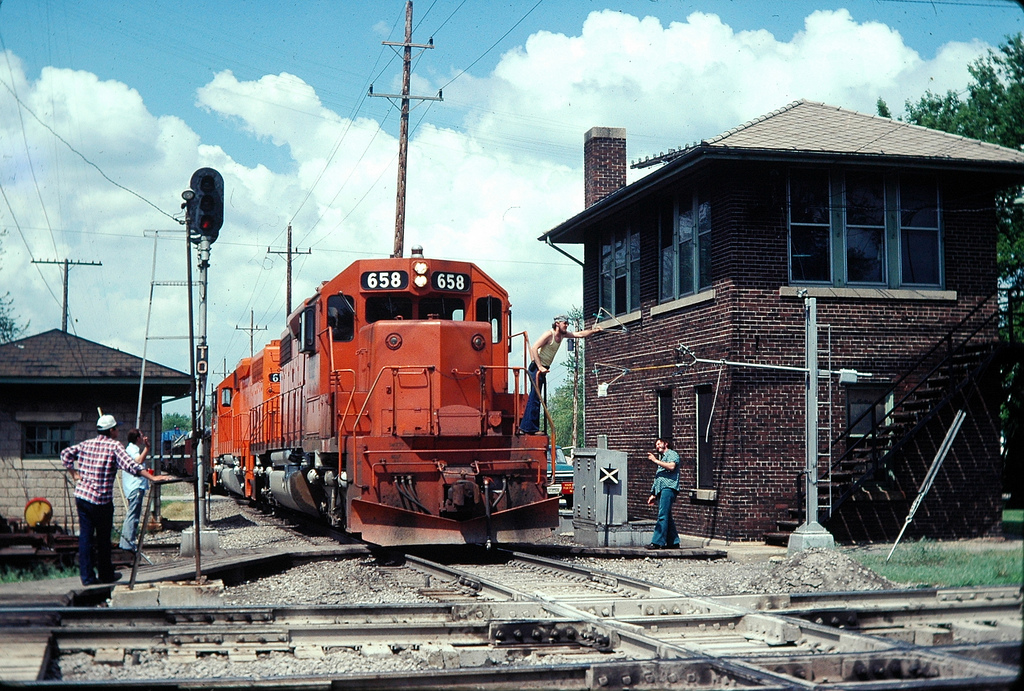

voici un bel exemple de l'EJE (Elgin Joliet & Eastern, south Chicago) le conducteur à été avisé par un signal de marquer soit un arrêt soit de passer au ralentit

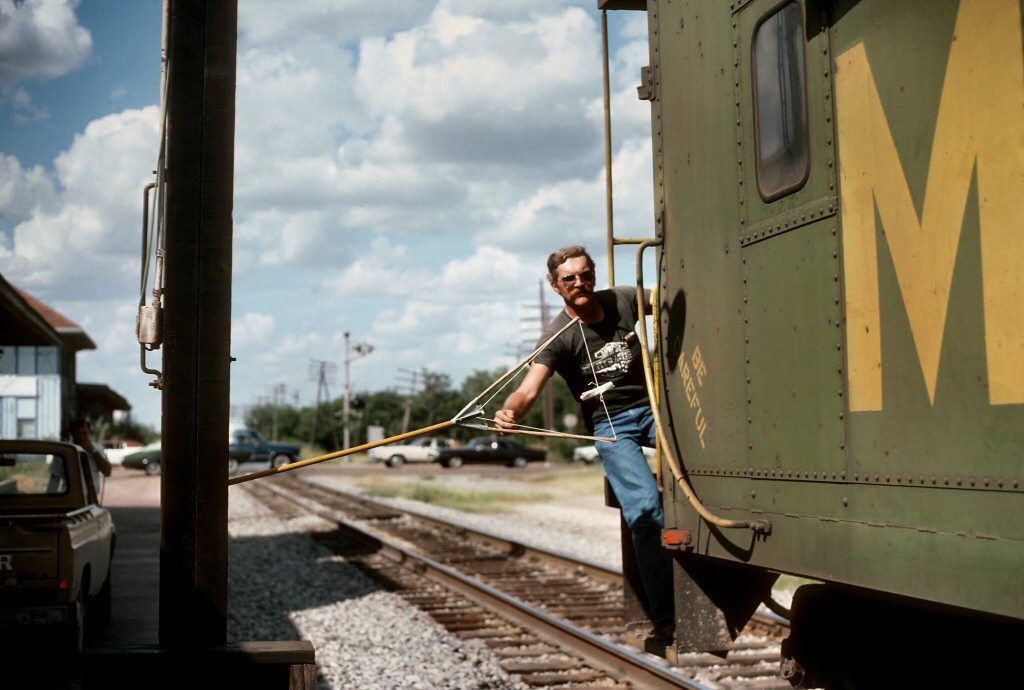

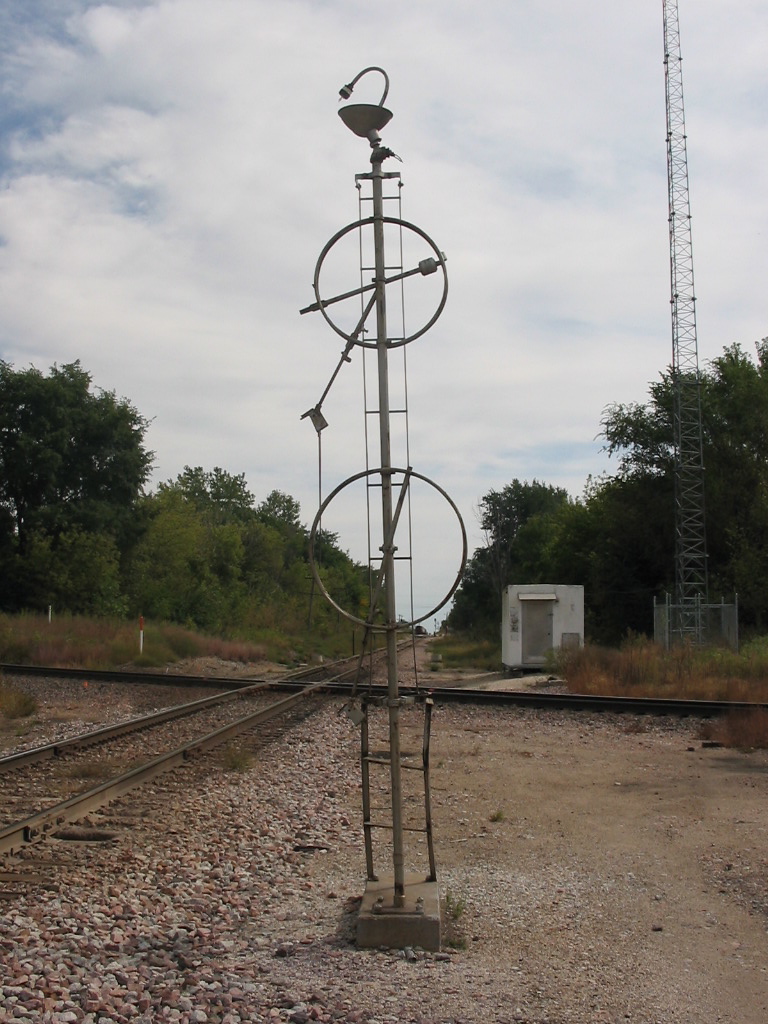

pour recevoir son train order disposé sur un train order hoop (ici monté sur un pylone) notez qu'il prend celui du haut l'autre en bas étant pour le caboose (jean tu me rectifie si je dis une connerie)




Parfois c'est personnel en service qui donne le message

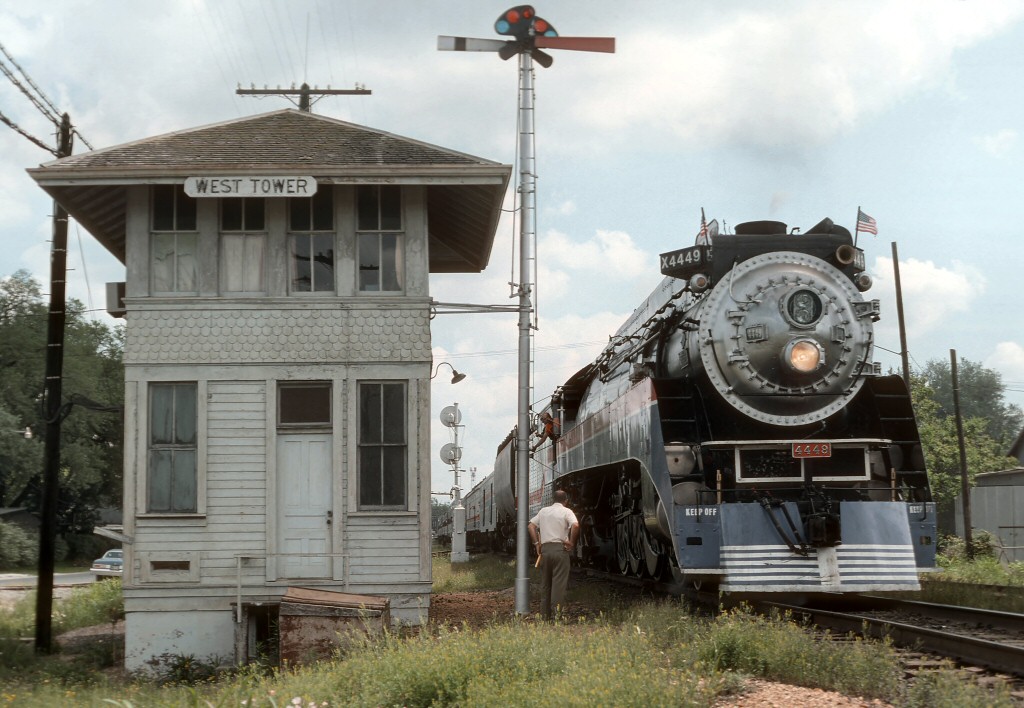

Cela n'est pas propre au interlocking tower mais aussi à certaines station ou dépot

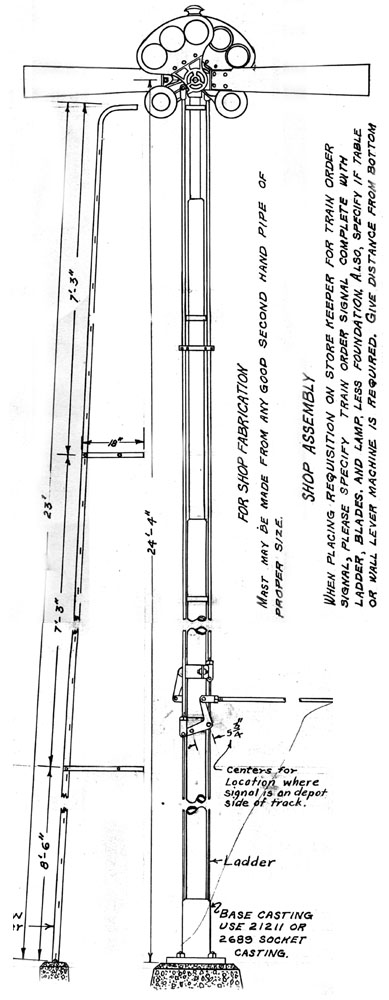

Pour avertir l'équipe d'un train on utilise des signaux Arrow http://mysite.du.edu/~etuttle/rail/to.htm des sémaphores en particulier





Bon on pourrait rentrer dans plus de détail mais je ne vois pas trop l'intérêt pour le modélisme c'est juste pour vous donner des idées de détails afin d'agrémenter votre interlocking
il existe de nombreuses marques
http://www.njinternational.com/
http://www.tomarindustries.com/
http://scalemodelsdivision.web.officelive.com/default.aspx
enfin chez Walthers on trouve facilement pas mal de produits pour détailler http://www.walthers.com/ ou achetez des kits d'interlocking

Prochain sujet les autres système notamment le CTC Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 12 Jan - 22:08 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Electro mechanical interlocking



deux vidéos vraiment top qui expliquent pas mal de choses





_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Julien D.
Modérateur
Modérateur

Hors ligne

Inscrit le: 02 Fév 2009
Messages: 473
Localisation: Hauts-de-seine
Masculin

MessagePosté le: Mar 12 Jan - 22:28 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Merci pour tout ça Cris
Revenir en haut
dandel4
Member
Member

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 64
Localisation: Muhlbach sur Munster (68) Marchin (Belgique)
Masculin

MessagePosté le: Mer 13 Jan - 08:28 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

merci beaucoup pour ces renseignements complémentaires.
_________________
le peu que je sais, c'est à mon ignorance que je le dois
Revenir en haut
Visiter le site web du posteur
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mer 13 Jan - 10:14 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Bravo pour les Docs tres interressants ........................................ Okay Okay Okay
On a plus le droit a l'erreur Rolling Eyes
On voit sur les premiers photos 24 commandes sortant de l'interlocking et only 8 utilisées, Wink
Ils ont demontés pas mal d'aiguilles tellement que le mien n'a plus de barres
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 13 Jan - 11:39 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Oh pour les erreurs tu sais je pense que ce que fais doit en comporter comme les distances entre les éléments etc...
mais j'ai mis tout ça pas dans un but de respecter strictement la réalité mais au moins de s'approcher de quelque chose de sympa afin d'agrémenter avec des détails sympas l'élément principal après une discussion avec Jean qui lui aussi dès son retour ne manquera pas de nous aiguiller (elle était facile)
Pour les HO et n'iste j'ai ceci plein de détails sympa
http://www.sbsignal.com/Products.html#semaphoreils font aussi un peu de O et du gros 1/26 qui peut être marrant pour décorer chez soi Idea
je posterais ce soir sur le CTC là encore plein d'infos Okay
ainsi que mon travail en HO et O ça avance Smile
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 13 Jan - 18:09 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

CTC Centralized control traffic


Le CTC apparaît début 40 développé par GRS General Railway signal http://en.wikipedia.org/wiki/General_Railway_Signal
Le système basé techniquement sur des relais consiste à centraliser les opérations par un dispatcher qui contrôle signaux et aiguilles sur le territoire CTC en sachant que les trains doivent respecter et ceci à la lettre afin d'eviter tout risque de collision
http://en.wikipedia.org/wiki/Centralized_traffic_control
http://www.ctcparts.com/about.htm



_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 13 Jan - 18:15 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Relay box Signal box etc...

Je ne peux ici que renvoyer sur le post de Jean qui nous présente la conception de ce genre d'appareil juxtaposant les voies
Arrow http://teamtrack.xooit.com/t92-SIGNAL.htm


_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Kawouito
Member
Member

Hors ligne

Inscrit le: 07 Nov 2009
Messages: 1 406
Localisation: environs de Vienne
Masculin

MessagePosté le: Jeu 14 Jan - 19:50 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Christophe LC. a écrit:
Eh bien José on peut faire une ralonge pour les nouveaux 2 mois de plus toi et daniel Very Happy non Question Question Question
moi j'en fais un en HO et l'autre en O car j'ai mes idées maintenant Smile
lancez vous!!! de toute façon tout le monde est gagnant


J'ai un mois de janvier chargé et je ne commencerais qu'en février, mais avec une rallonge de 2 mois, ça marche pour moi Okay

Va pour un petit module en Zéro... Embarassed
_________________
Can you tell me why
My trains always stay on track
Unless I have guests?

José Carlos
http://www.kawouito.com
Revenir en haut
Visiter le site web du posteur
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 14 Jan - 19:56 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Bravo Okay
mais attention sur le modèle du C&O je ne crois pas que ce soit un interlocking enfin à verifier un dépot me semble t'il faut demander à Gégé iles memre du C&O historical society
et il en a monté un comme ça Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Kawouito
Member
Member

Hors ligne

Inscrit le: 07 Nov 2009
Messages: 1 406
Localisation: environs de Vienne
Masculin

MessagePosté le: Jeu 14 Jan - 20:32 (2010)    Sujet du message: CONTEST INTERLOCKING Répondre en citant

Christophe LC. a écrit:
Bravo Okay
mais attention sur le modèle du C&O je ne crois pas que ce soit un interlocking enfin à verifier un dépot me semble t'il faut demander à Gégé iles memre du C&O historical society
et il en a monté un comme ça Okay


Je pensais quelque chose de plus modeste dans le genre de celui de la photo que tu as publié plus haut (j'aime bien cette ambiance mixte ancien et moderne à la fois)...

Ce module pourra s'intégrer plus aisément dans mon futur réseau Exclamation
_________________
Can you tell me why
My trains always stay on track
Unless I have guests?

José Carlos
http://www.kawouito.com
Revenir en haut
Visiter le site web du posteur
