PostPosted: Sat 1 Sep - 12:00 (2018)    Post subject: projet de module Reply with quote

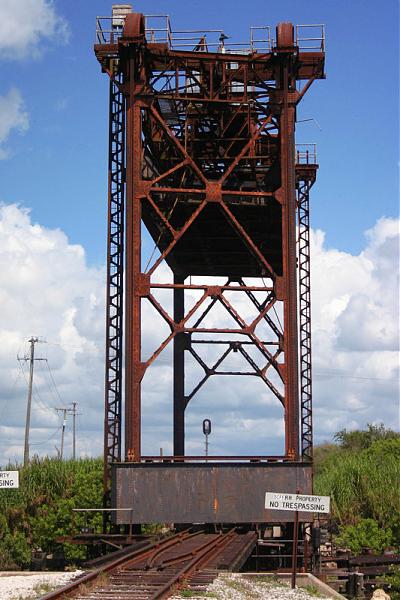

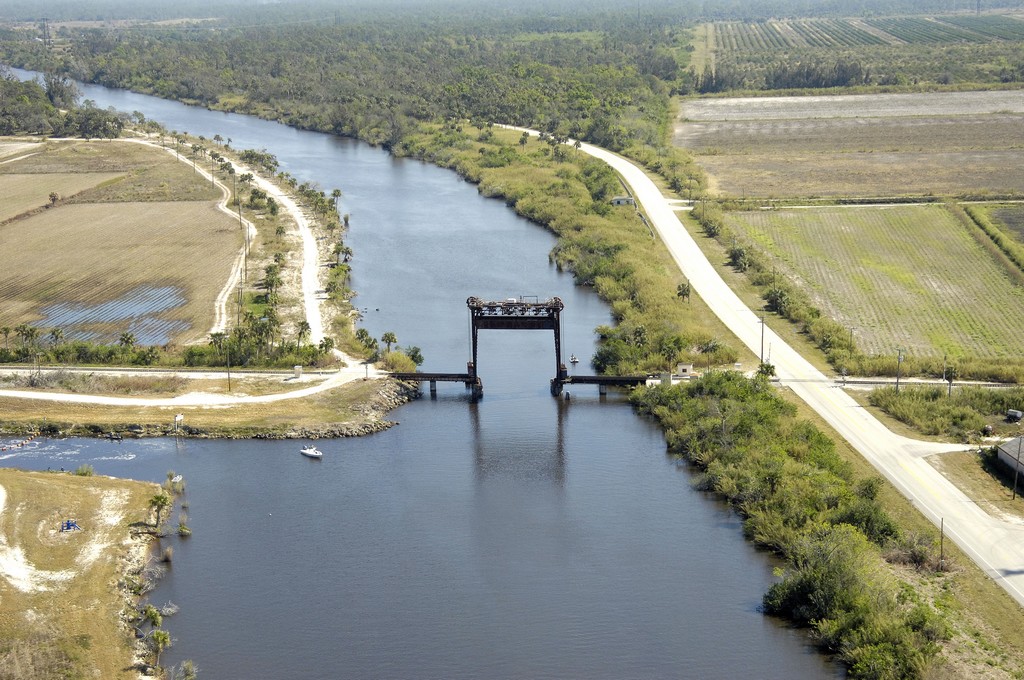

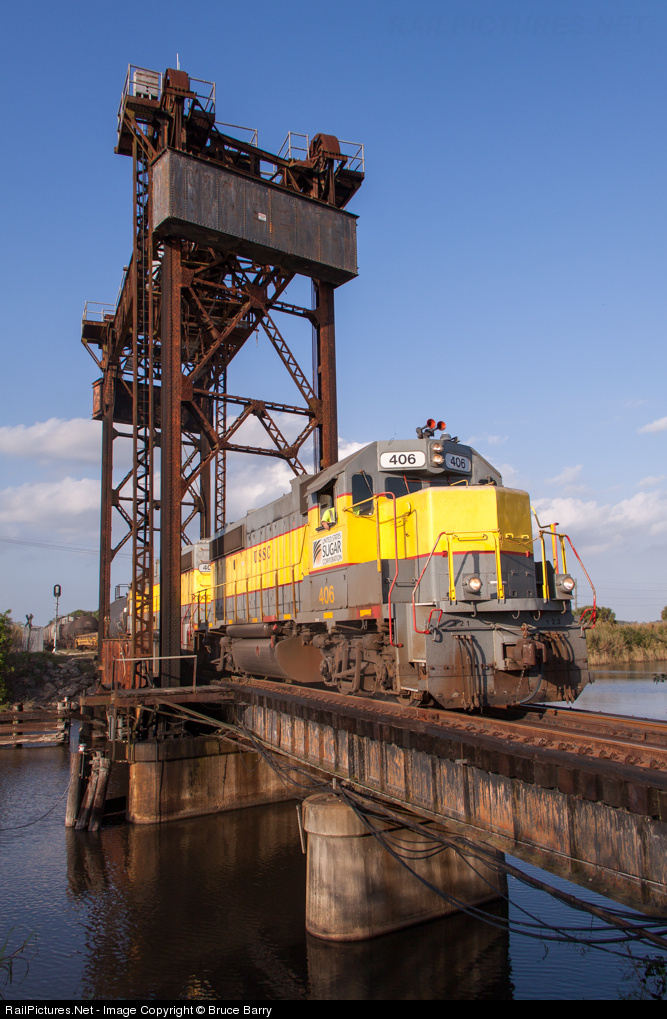

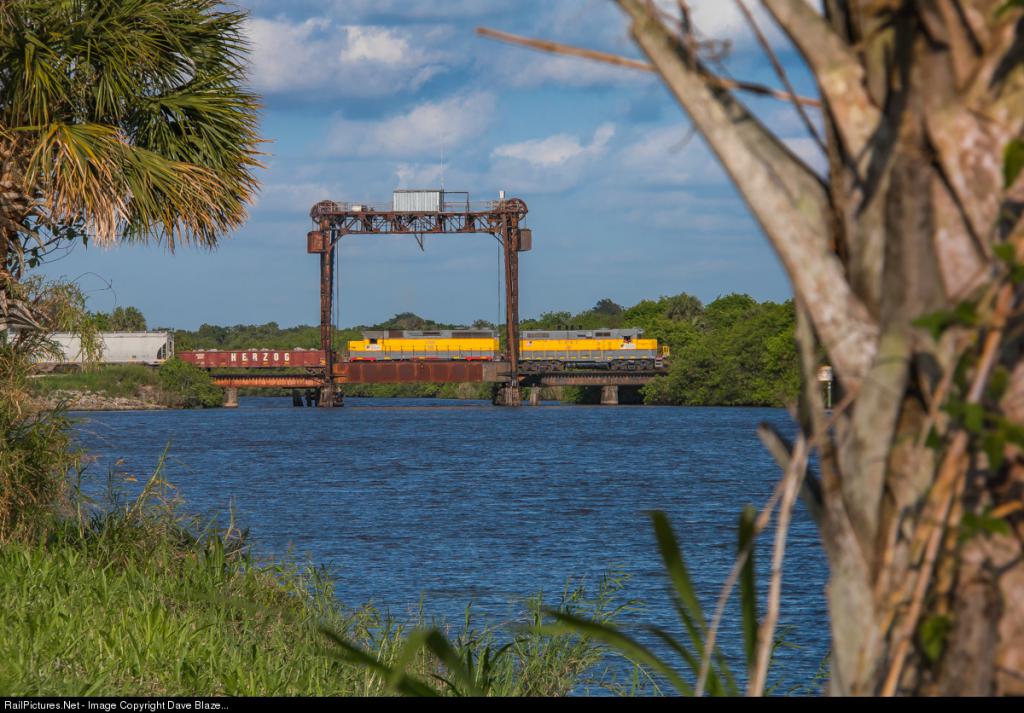

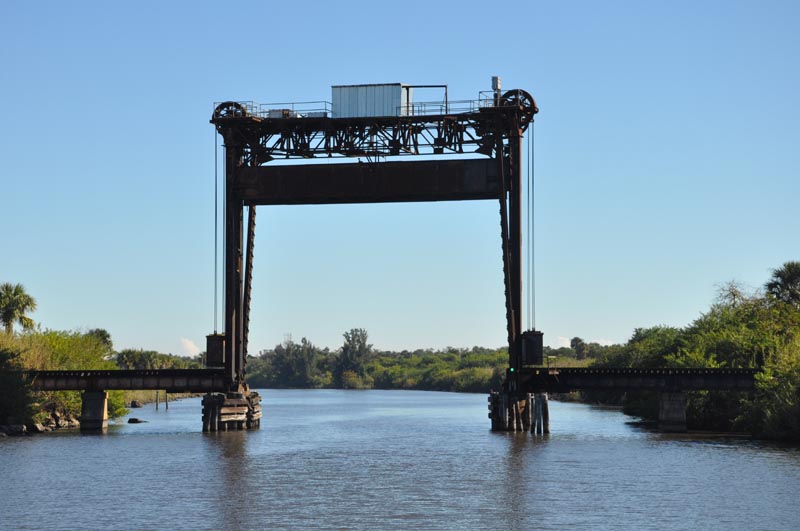

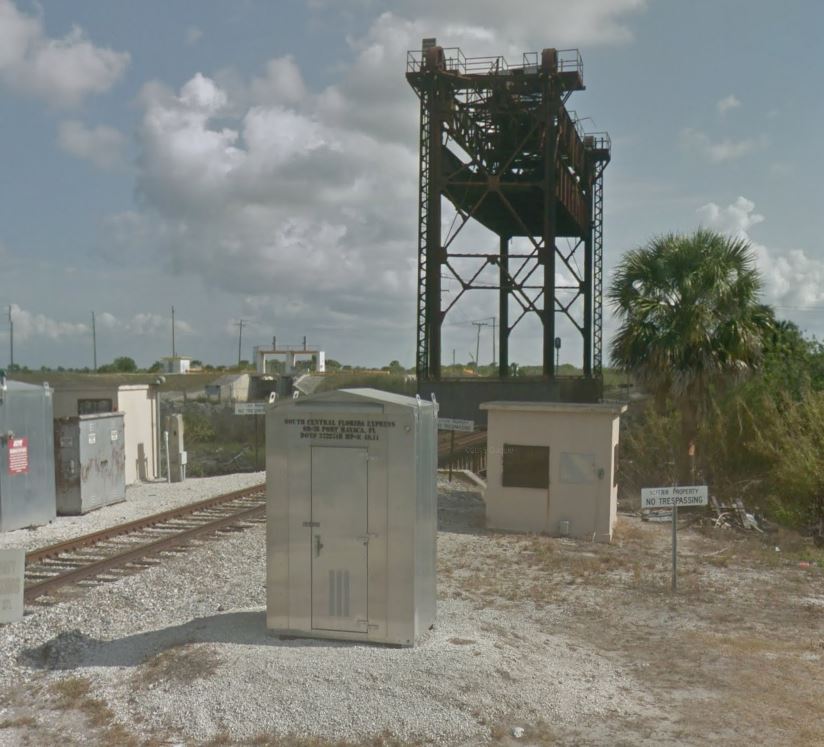

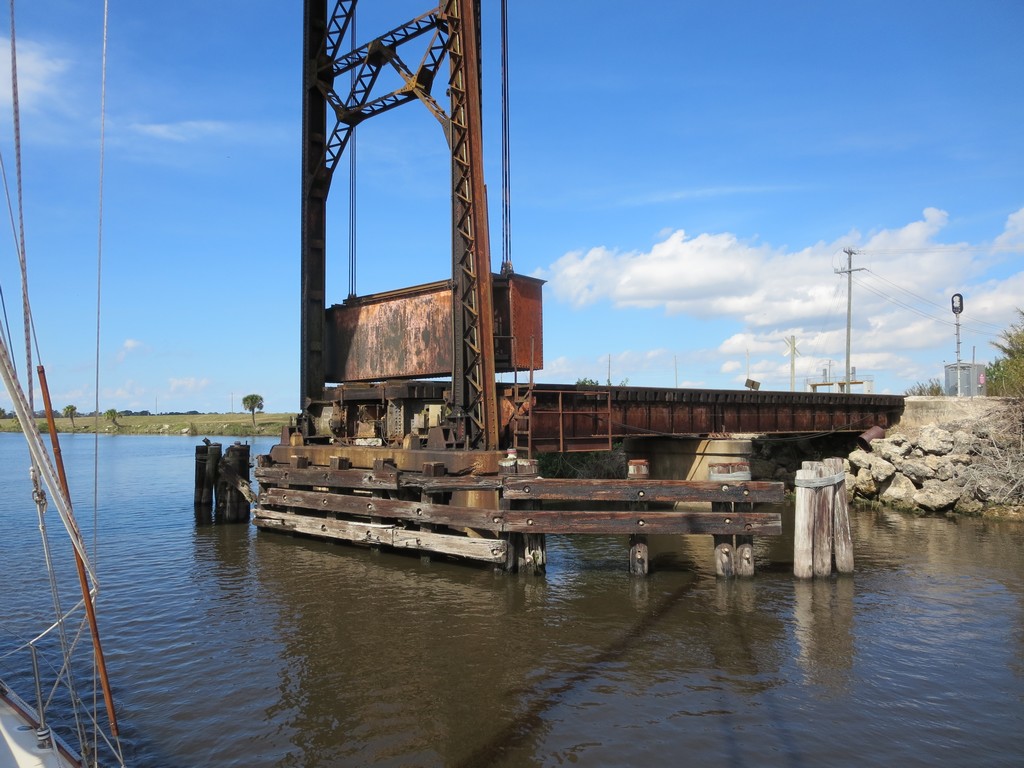

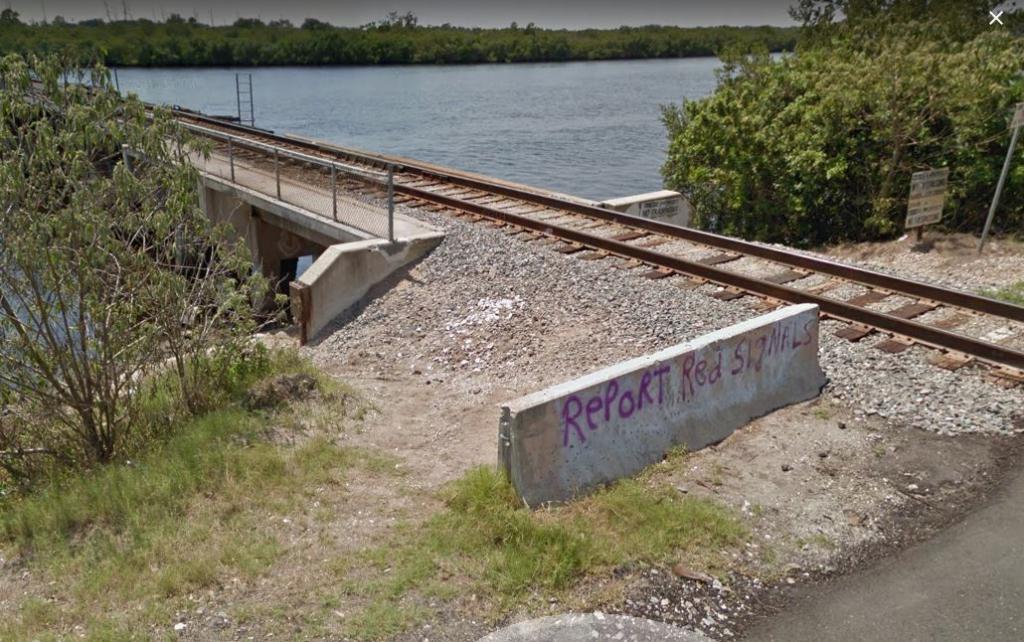

Port Mayaca, Florida

j'aime construire des ponts qui sortent de l'ordinaire. Au delà de l'aspect symbolique, un pont donne une signature sur un réseau.
Le prochain sur la liste des projets est un « Canal Drawbridge ».




Les épures du modèle en O m'ont fait rapidement abandonner, je n'ai pas de place pour mettre ce module actuellement.
Et HOP (comme on dit en Alsace), je me lance dans la réalisation d'un module en HO, ce sera le cadeau pour D. qui m'a prété le reefer pour la réalisation du proto en O.

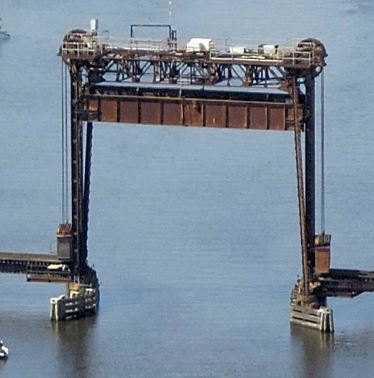

J'ai fait quelques impasses sur la réalité, je n'ai pas réussi à trouver de plan exact de ce pont, mais avec les photos, on arrive à se débrouiller !

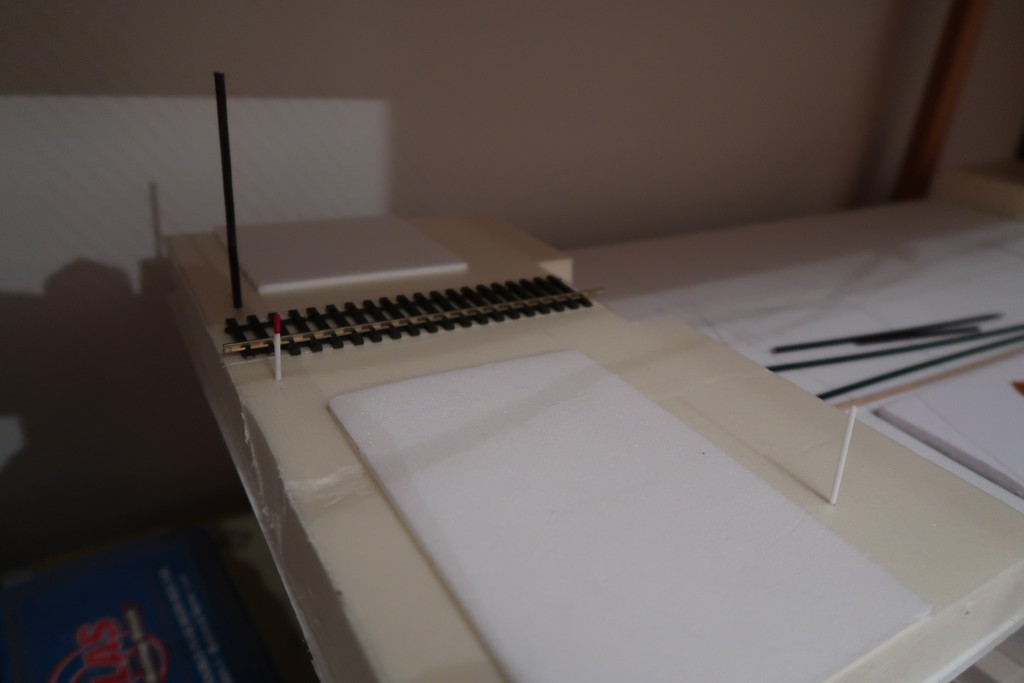

Module : 800 mm * 300 mm
Base en carton plume de 5 mm
ce module sera à intégrer dans un caisson en bois pour pouvoir se raccorder à un réseau modulaire.
Axe des rails : à 120 mm d'un bord
Terrain en mousse de 30 mm


Last edited by Chris on Thu 6 Sep - 15:11 (2018); edited 1 time in total
Back to top
Publicité






PostPosted: Sat 1 Sep - 12:00 (2018)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Christophe LC.
Administrateur
Administrateur

Offline

Joined: 26 Jan 2009
Posts: 7,362
Localisation: On the other side
Masculin

PostPosted: Mon 3 Sep - 05:30 (2018)    Post subject: projet de module Reply with quote

Sympa tu ne vas pas le faire fonctionnel Question
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Mon 3 Sep - 11:05 (2018)    Post subject: projet de module Reply with quote

c'était prévu en O mais pas en HO !
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Tue 4 Sep - 11:06 (2018)    Post subject: projet de module Reply with quote

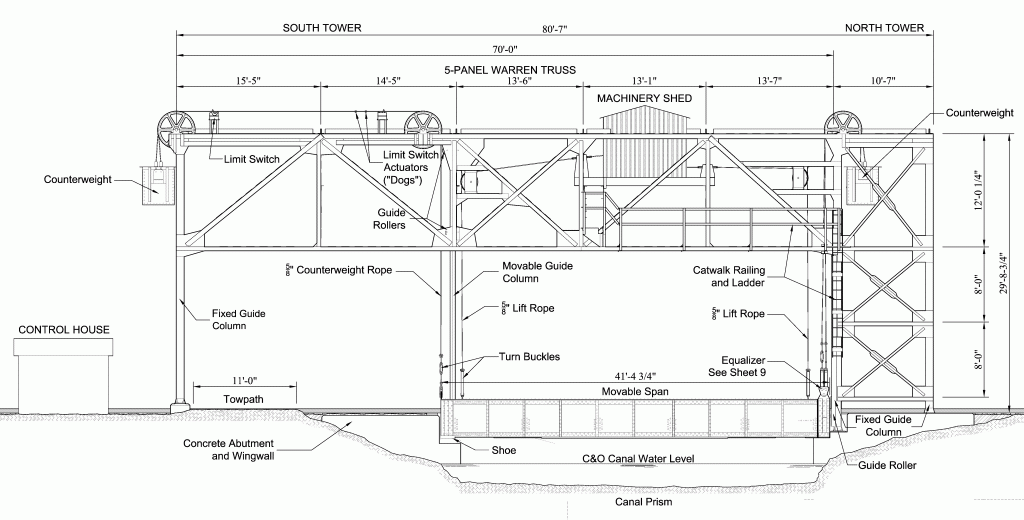

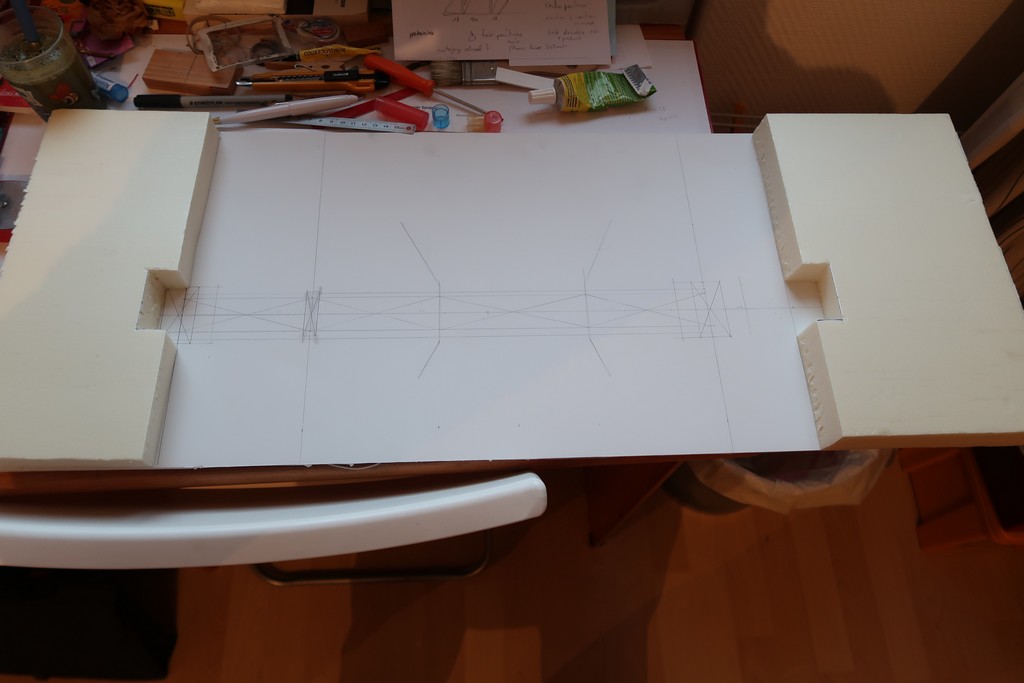

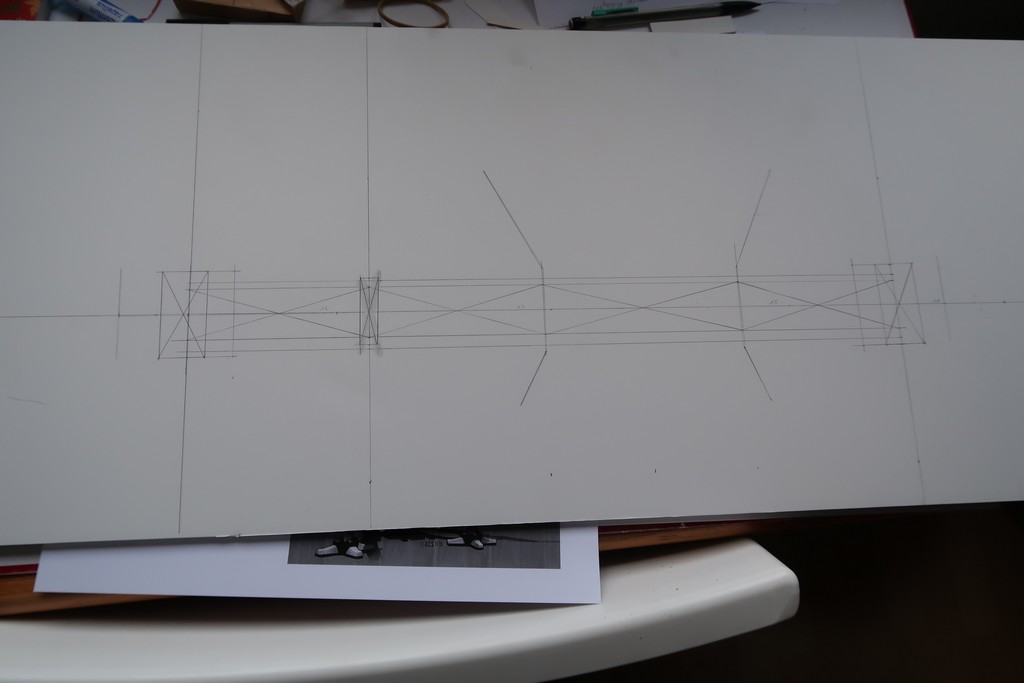

épure et premières mise en situation


Back to top
Gaston S.
Member
Member

Offline

Joined: 08 Jun 2009
Posts: 404
Localisation: Haguenau
Masculin

PostPosted: Wed 5 Sep - 19:52 (2018)    Post subject: projet de module Reply with quote

avec interfaces FREMO svp! Okay
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Thu 6 Sep - 09:52 (2018)    Post subject: projet de module Reply with quote

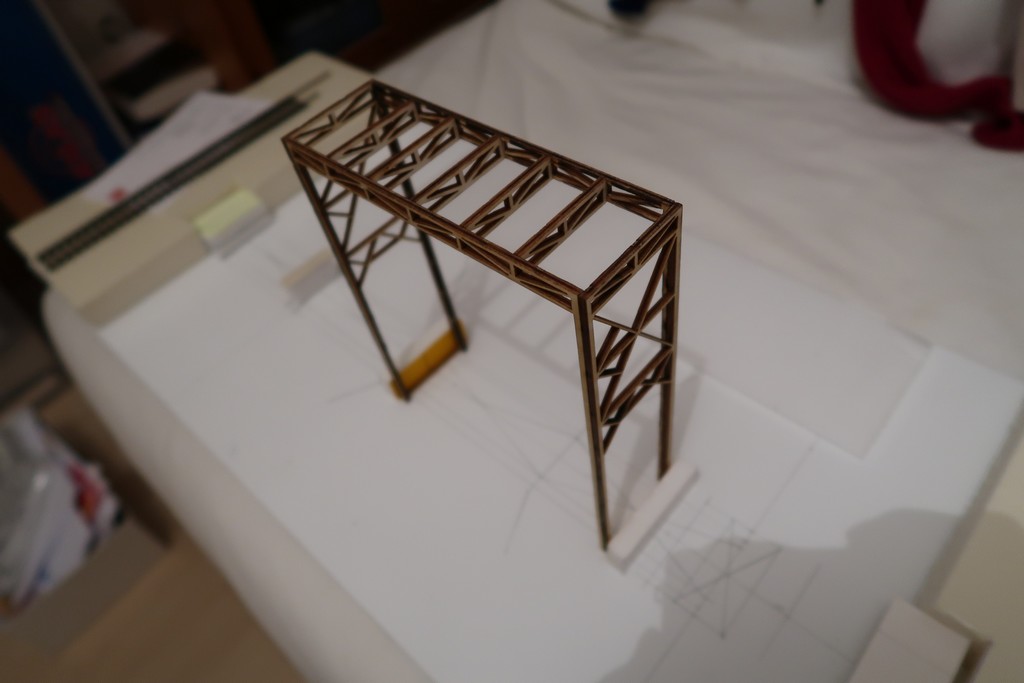

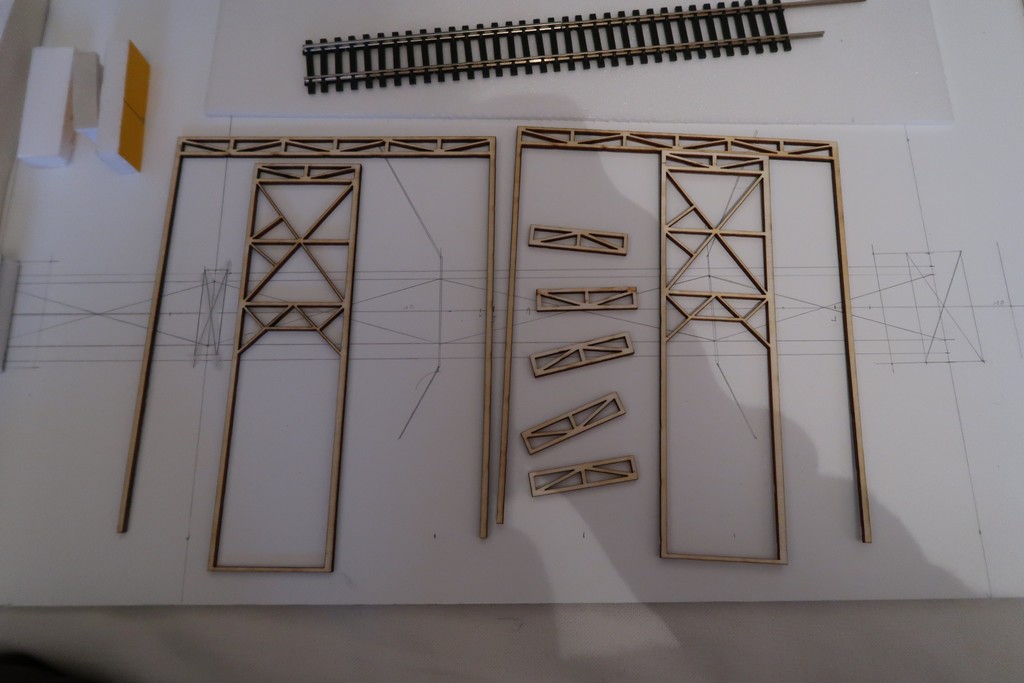

pour la phase de construction des différentes pièces, j'ai fait le choix de l'impression laser.
Les différentes pièces ont été dessiné sur Adobe Illustrator puis découpé sur une machine de 30W sur une planche de peuplier de 3 mm.
Les plus petites sections font 1 mm de large.
Résultats : super, pas de déformation sur les découpes

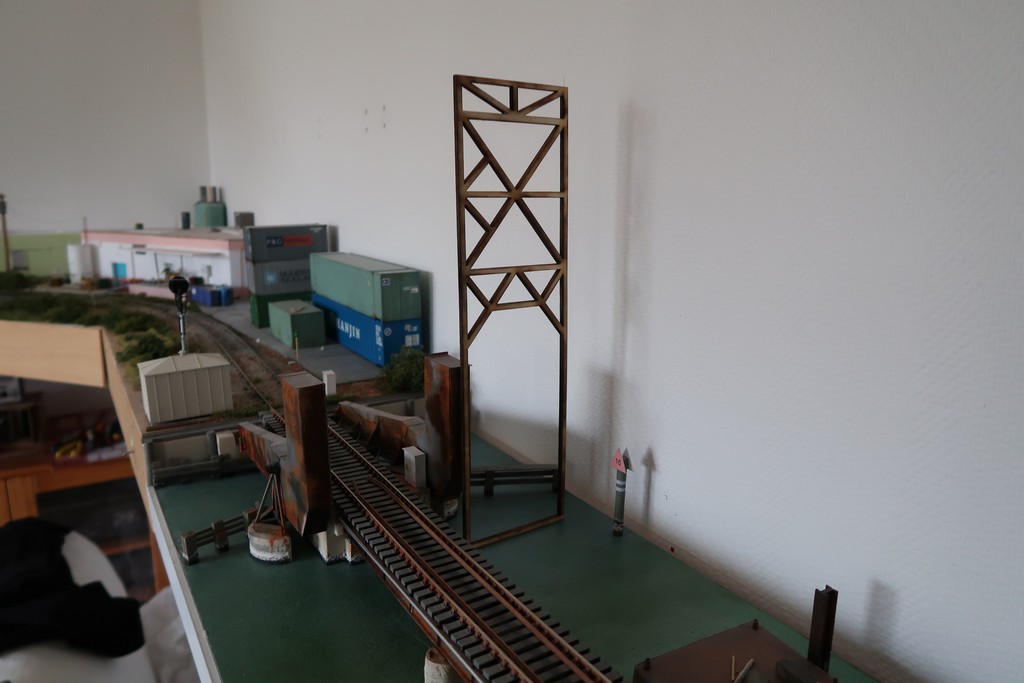

le test sur un montant en O, c'est vraiment grand
de plus le module aurait du faire 1,6 m * 1 m, je n'ai pas la place pour le placer
Back to top
jean soukiassian
Member
Member

Offline

Joined: 29 Jan 2009
Posts: 2,986
Localisation: les Sables d'Olonne
Masculin

PostPosted: Thu 6 Sep - 17:24 (2018)    Post subject: projet de module Reply with quote

Sympa le projet, dommage pour le zéro...
Je vais suivre la construction avec intérêt. Okay Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Mon 10 Sep - 11:17 (2018)    Post subject: projet de module Reply with quote

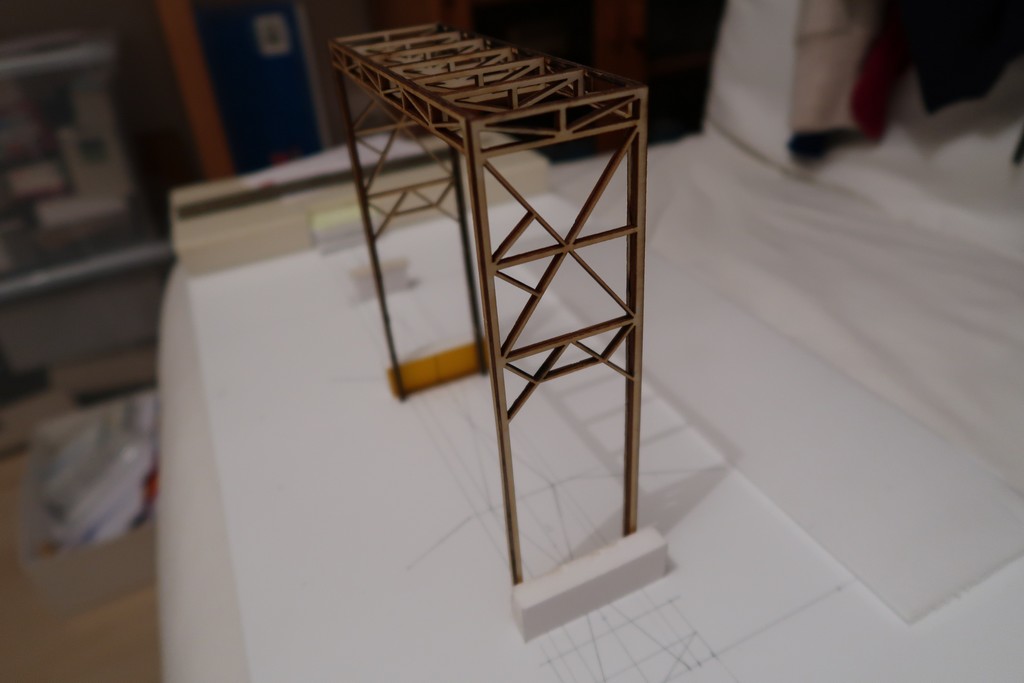

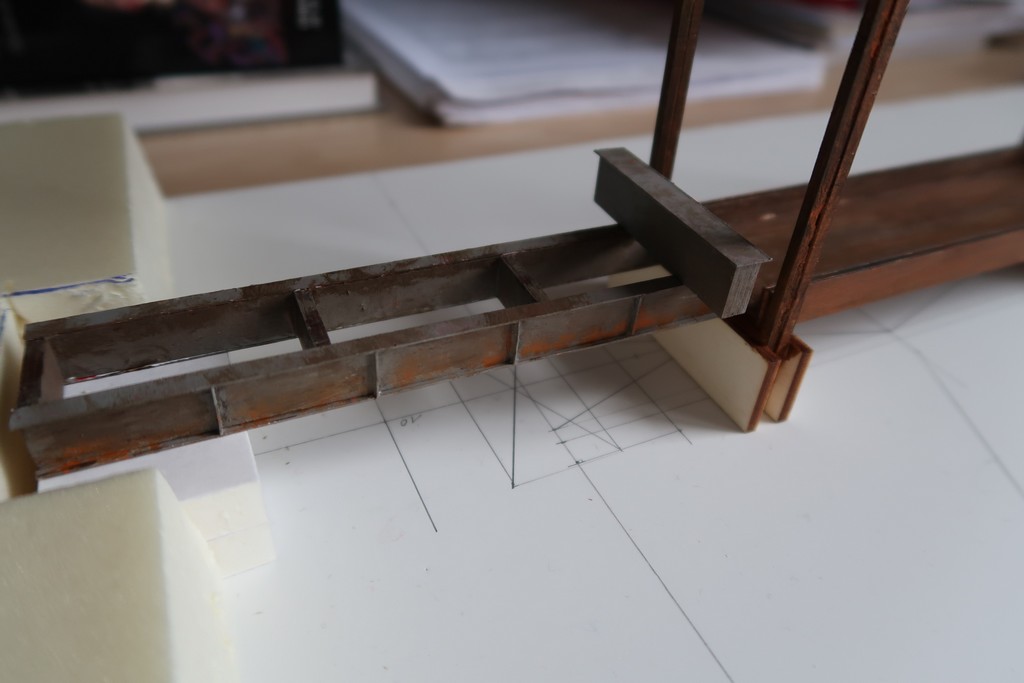

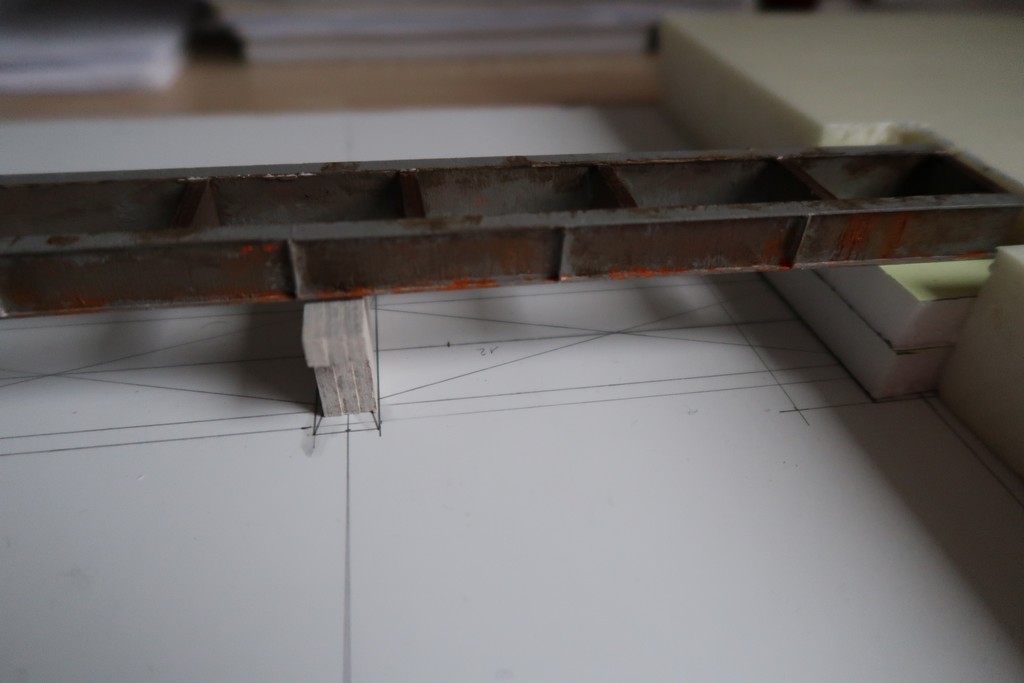

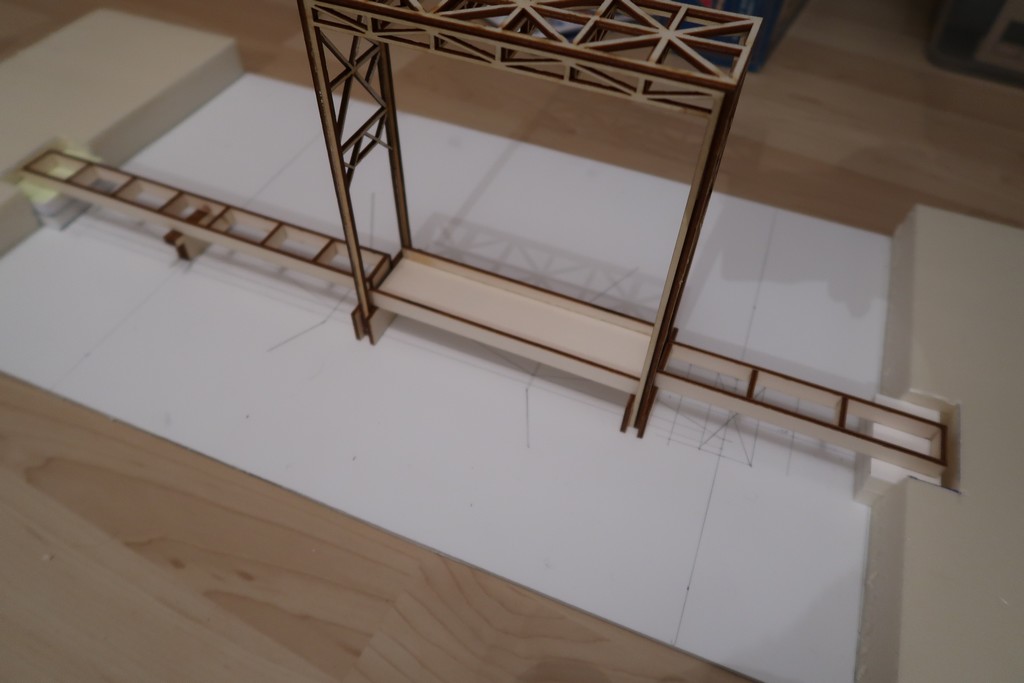

phase construction des premiers éléments de la structure

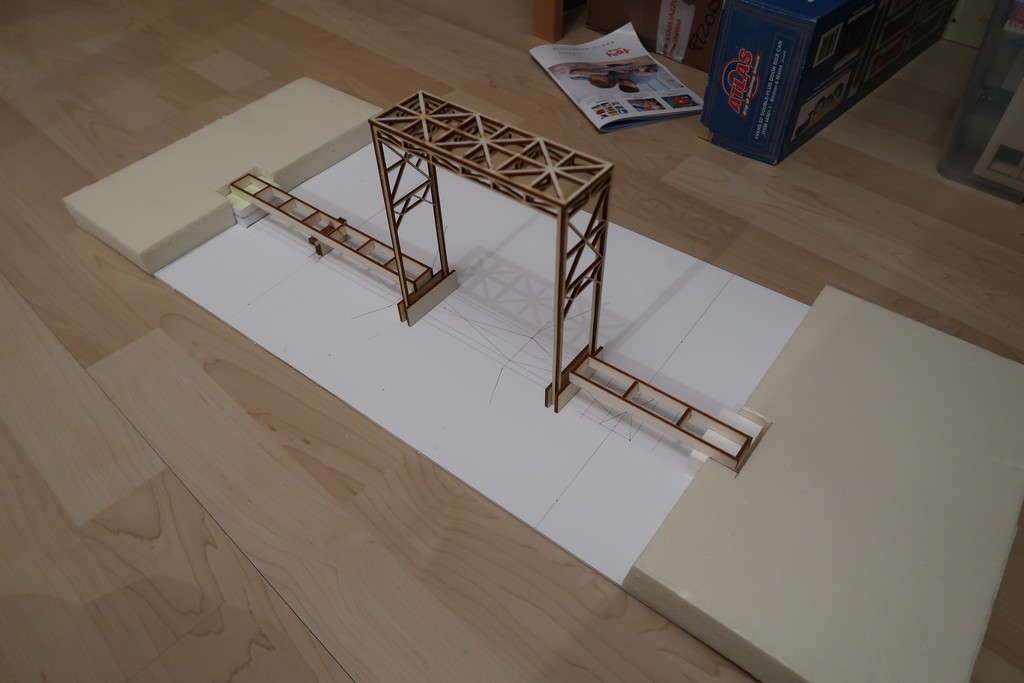

mise en place générale avec un premier schéma complet du pont
je n'aime pas trop les modèles symétriques, j'ai choisi de faire 2 ponts d'approche de longueur différente Very Happy

Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Thu 13 Sep - 10:41 (2018)    Post subject: projet de module Reply with quote

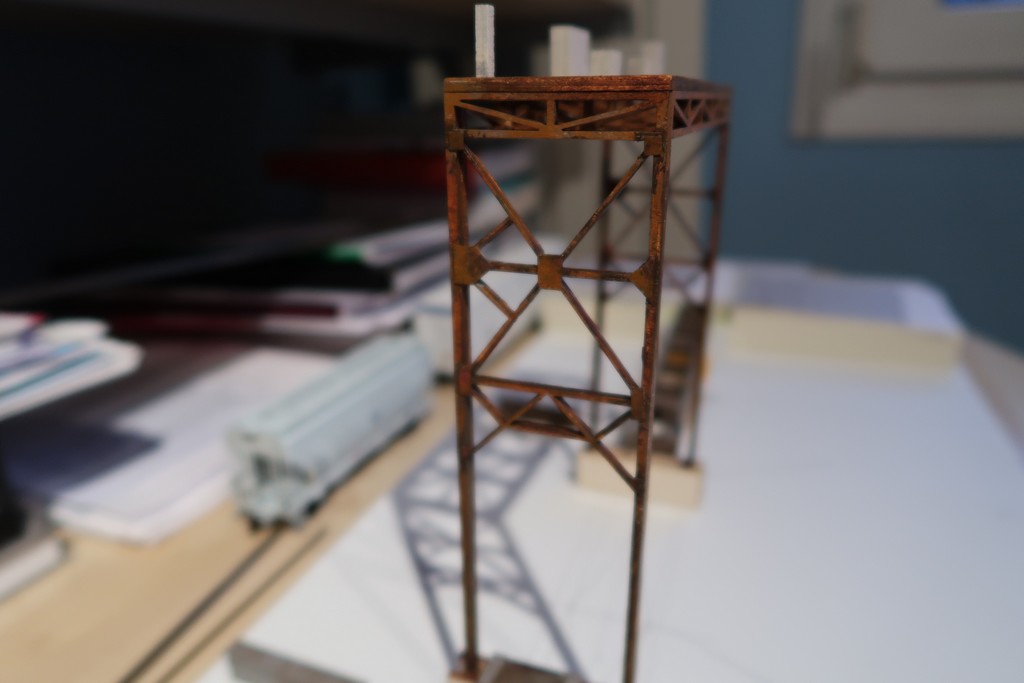

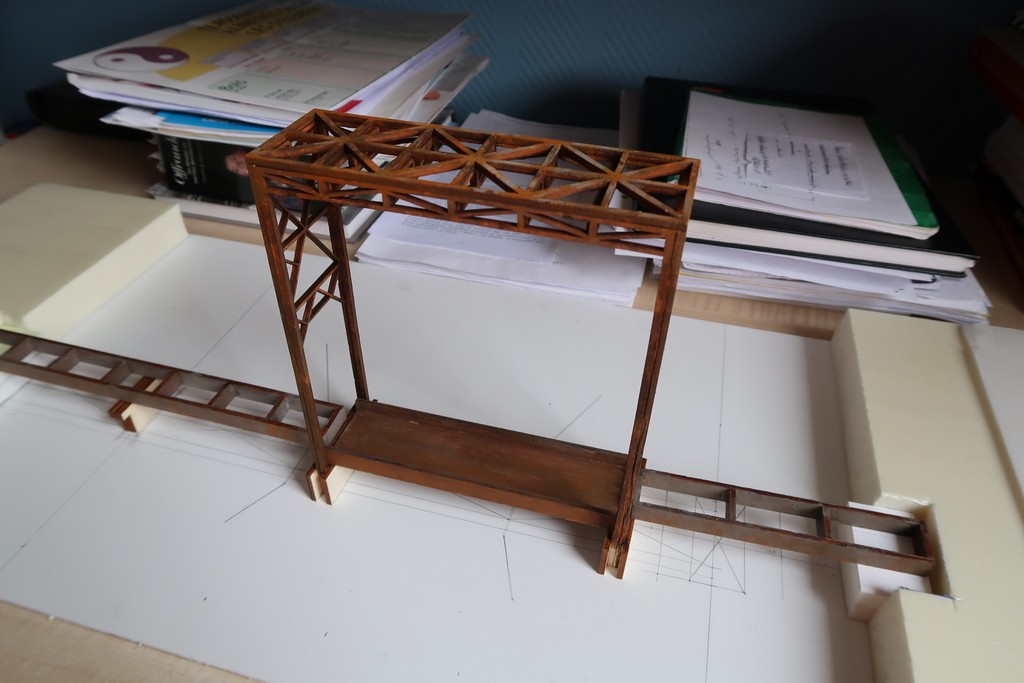

le positionnement des différentes pièces étant validé, étape mise en peinture des structures






Back to top
jean soukiassian
Member
Member

Offline

Joined: 29 Jan 2009
Posts: 2,986
Localisation: les Sables d'Olonne
Masculin

PostPosted: Fri 14 Sep - 19:17 (2018)    Post subject: projet de module Reply with quote

C'est bien sympa tout ça. Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Tue 18 Sep - 11:09 (2018)    Post subject: projet de module Reply with quote

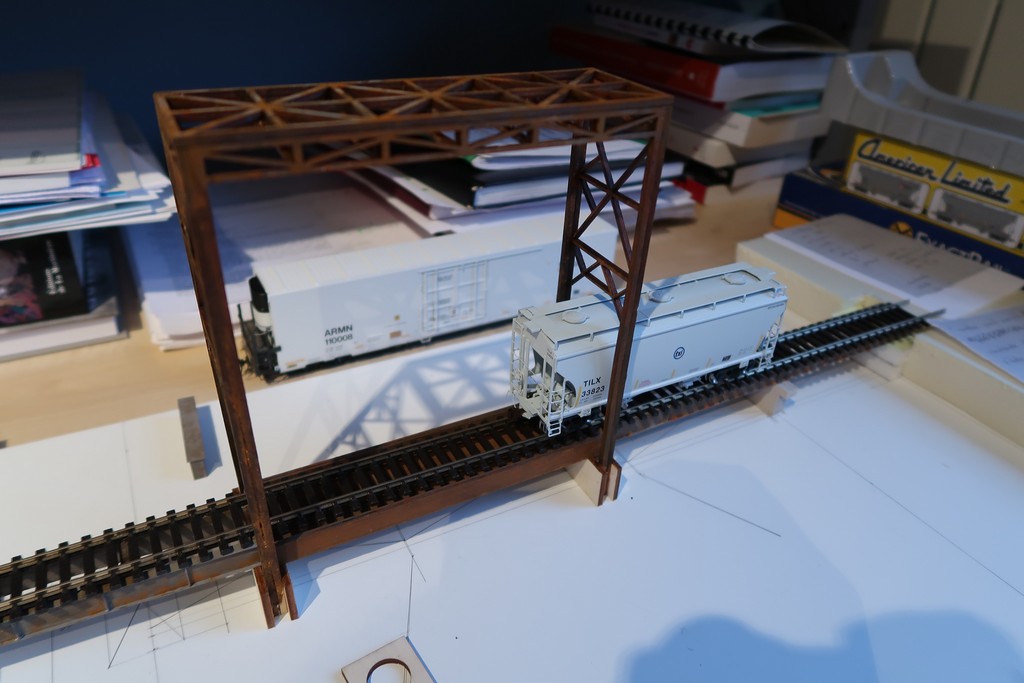

test de passage du gabarit

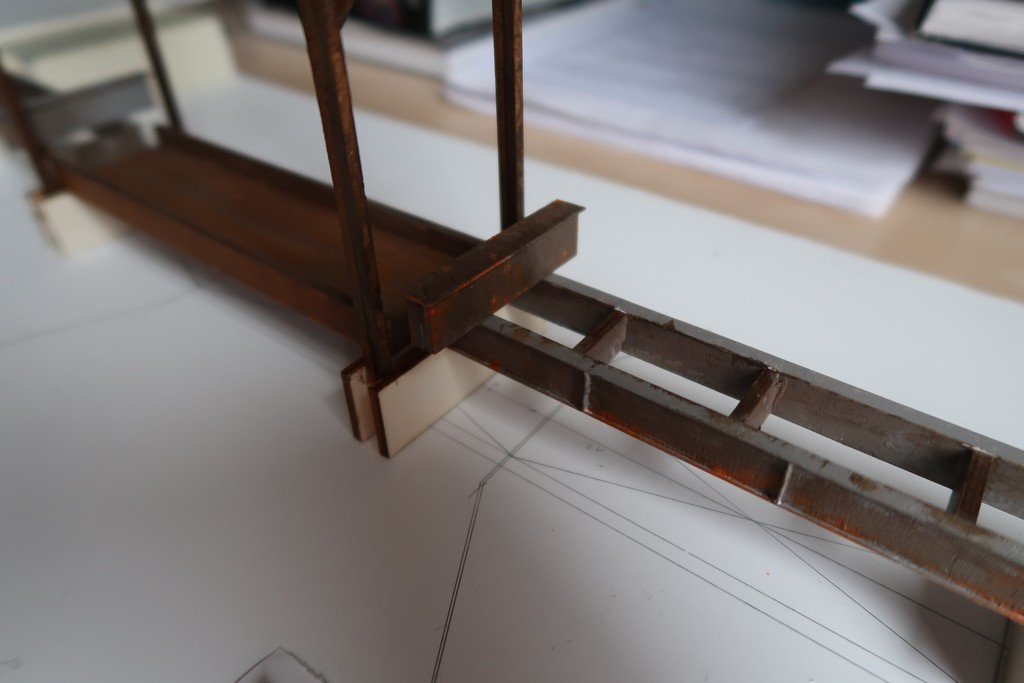

ajout des renforts de poutres

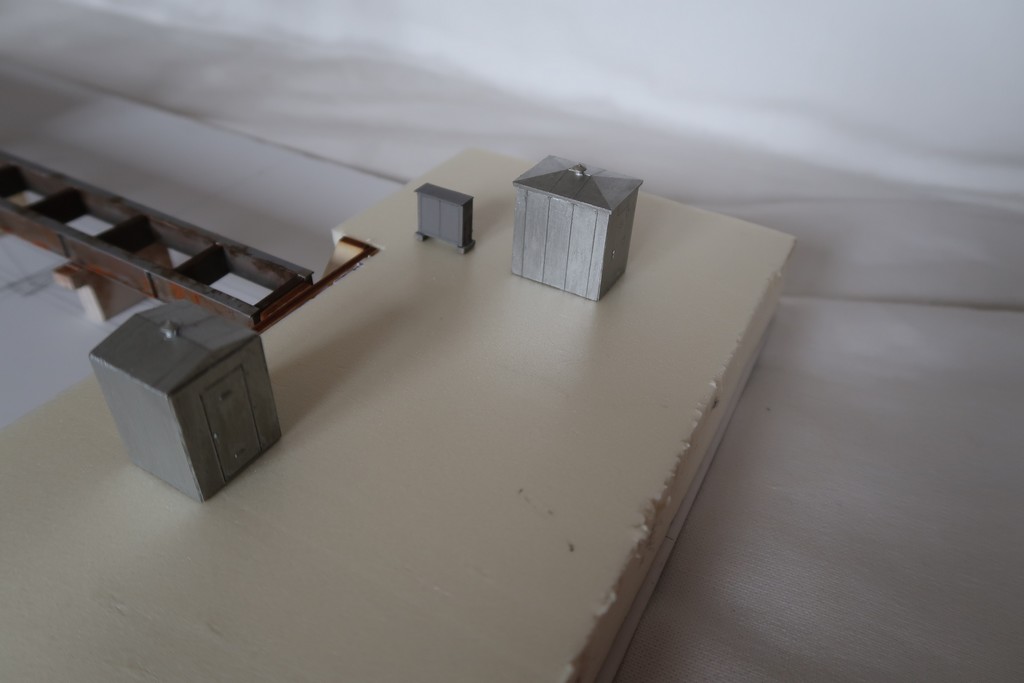

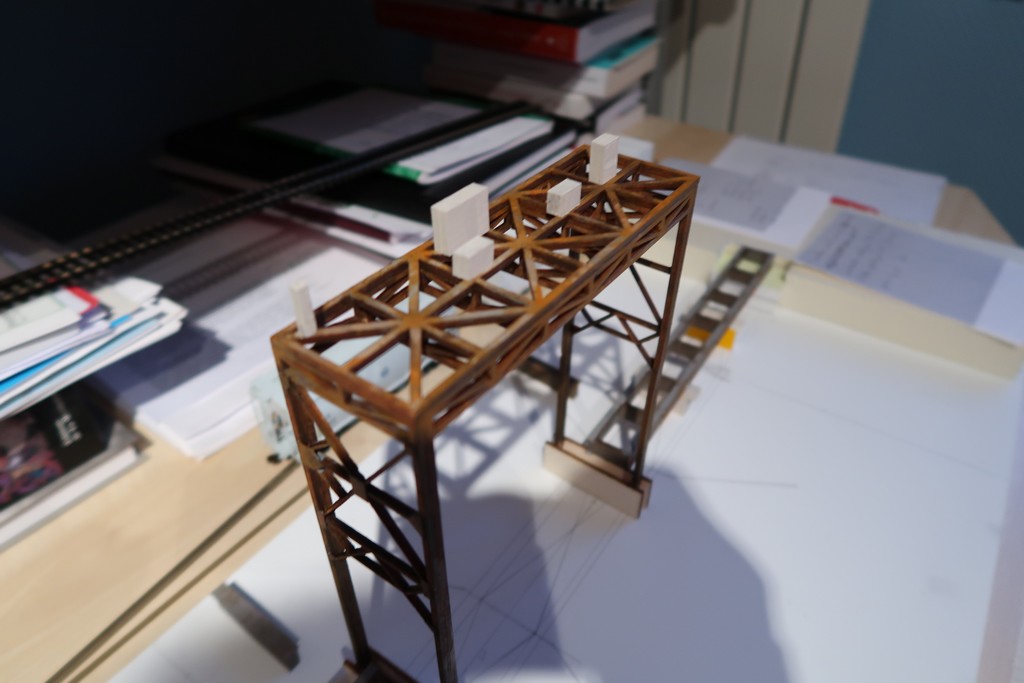

préparation du dessus
première possibilité : une cabine et des armoires à relais

deuxième possibilité : des armoires à relais


j'ai choisi la deuxième
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Thu 20 Sep - 10:31 (2018)    Post subject: projet de module Reply with quote

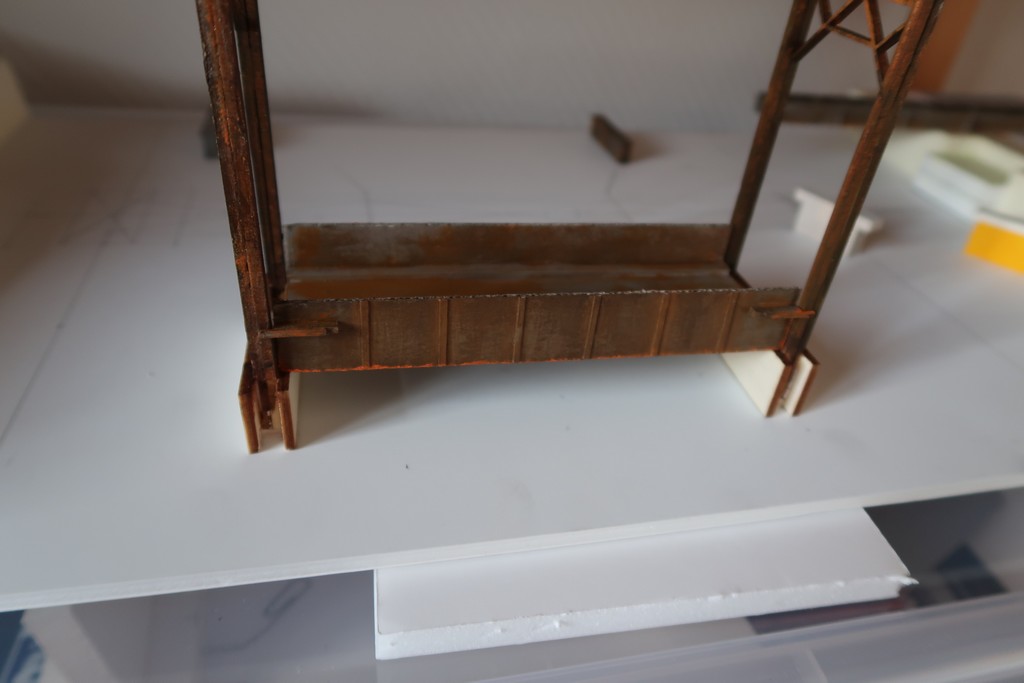

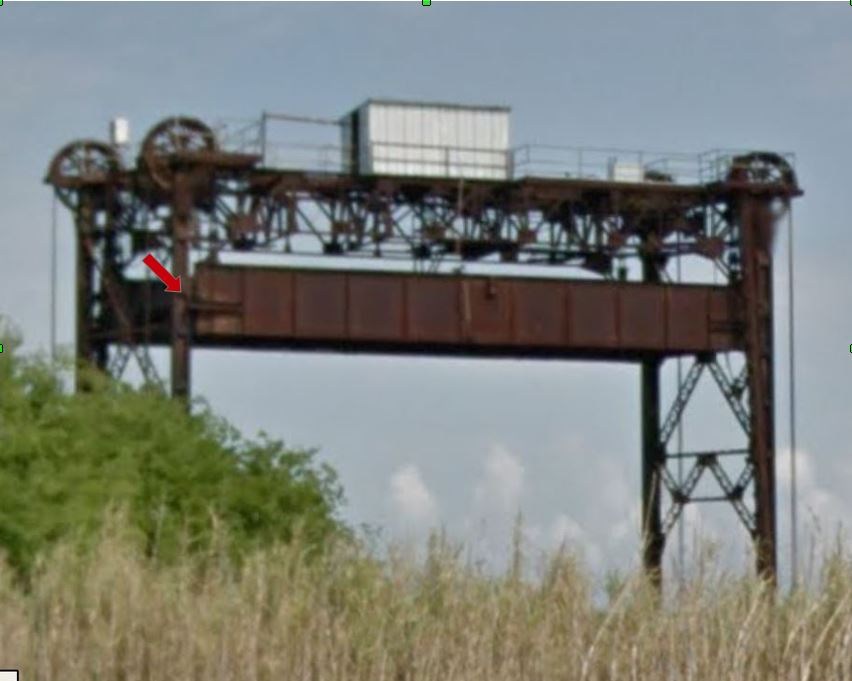

partie du tablier central, là, j'ai un peu galéré pour trouver les bonnes dimensions du modèle et comprendre l'aspect général par analyse des photos et comparaison des dimensions avec des modèles de locos

on voit sur les photos les barres de centrage pour coulisser le long des montants





prise de tête pour mettre les câbles et les passer entre les raidisseurs Shocked

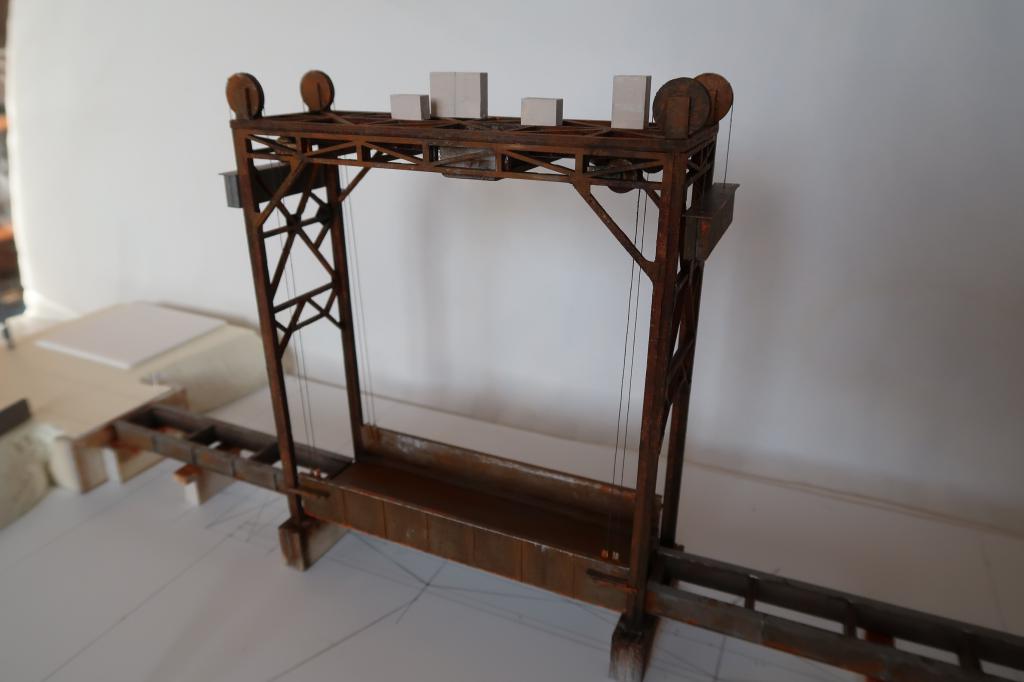

tablier terminé et en place Razz
Back to top
jean soukiassian
Member
Member

Offline

Joined: 29 Jan 2009
Posts: 2,986
Localisation: les Sables d'Olonne
Masculin

PostPosted: Thu 20 Sep - 20:36 (2018)    Post subject: projet de module Reply with quote

Prise de tête peut-être pour les tables mais le résultat est là
_________________
rien ne saurait etonner un americain
j vernes
Back to top
Julien D.
Modérateur
Modérateur

Offline

Joined: 02 Feb 2009
Posts: 563
Localisation: Hauts-de-seine
Masculin

PostPosted: Sun 23 Sep - 20:40 (2018)    Post subject: projet de module Reply with quote

Sympa ça prend forme
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 343
Localisation: Strasbourg
Masculin

PostPosted: Tue 25 Sep - 11:00 (2018)    Post subject: projet de module Reply with quote

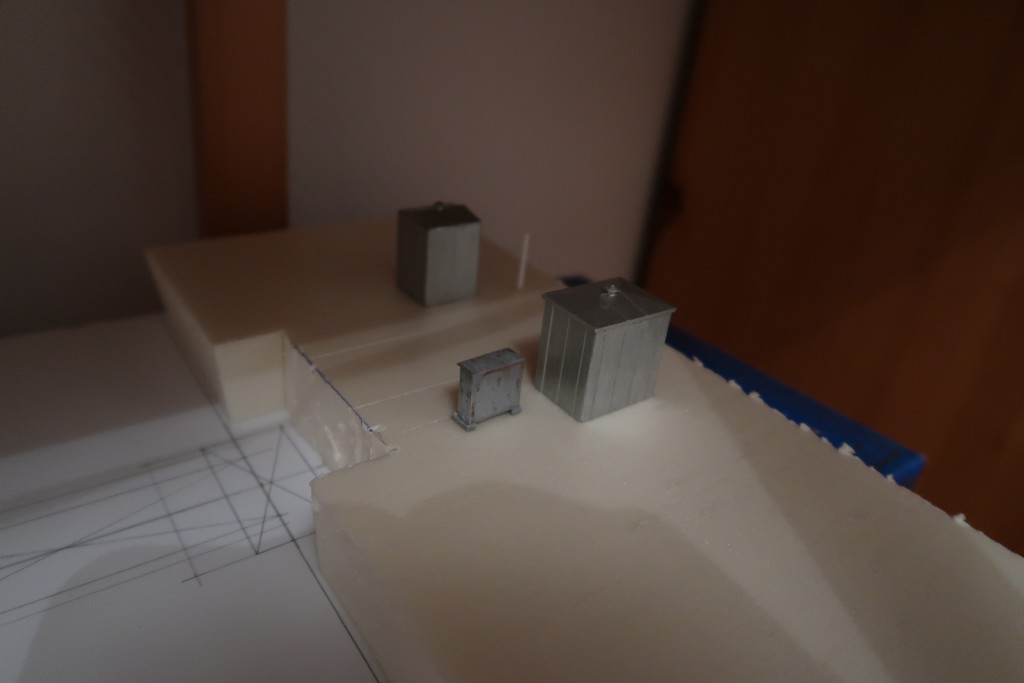

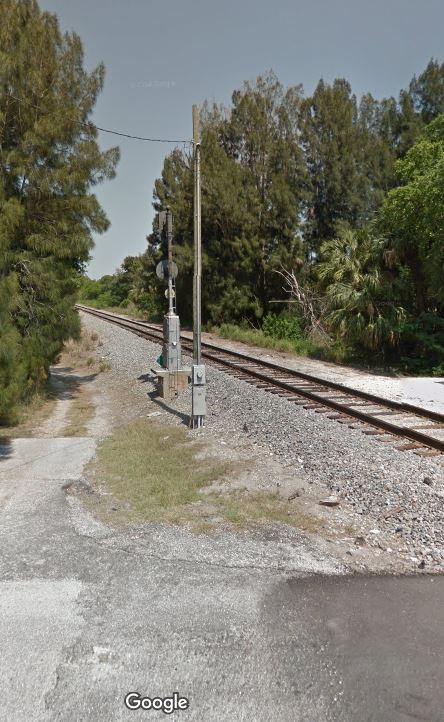

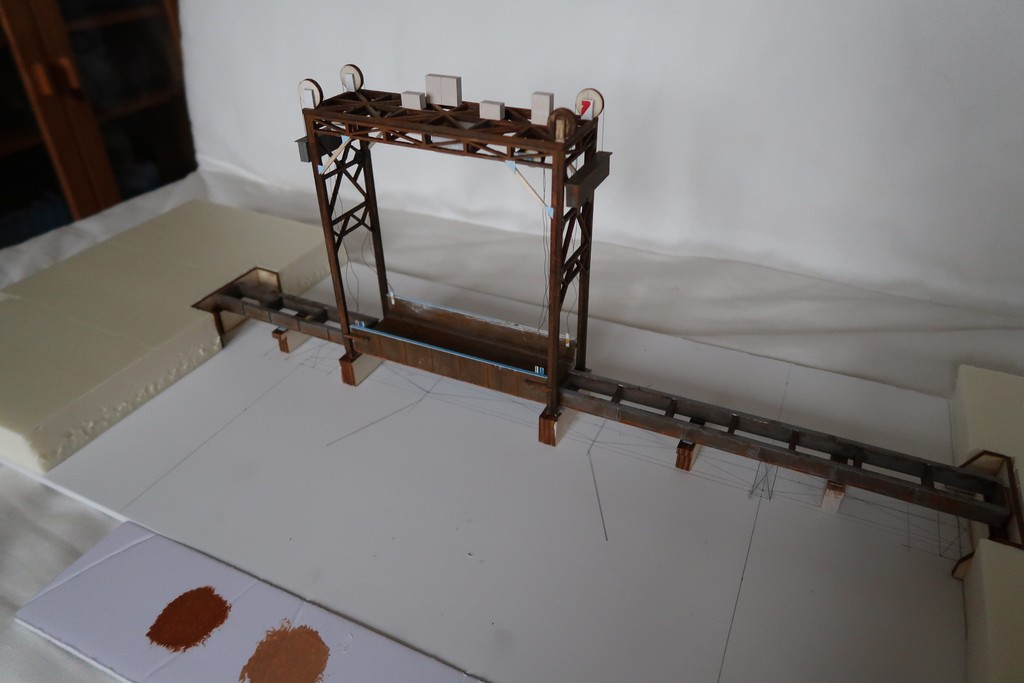

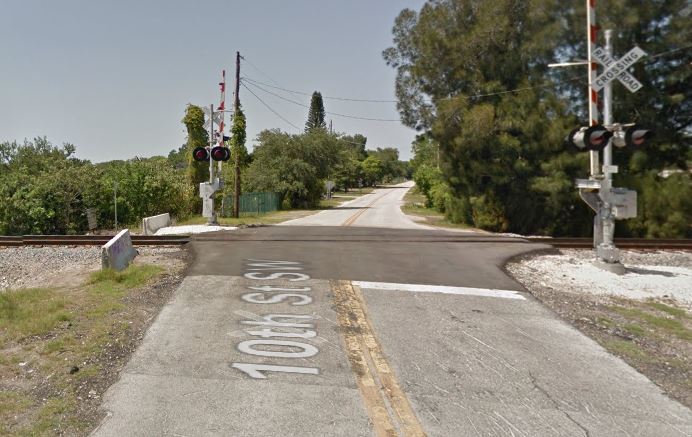

pour les extrémités du module, j'ai prévu

- une route

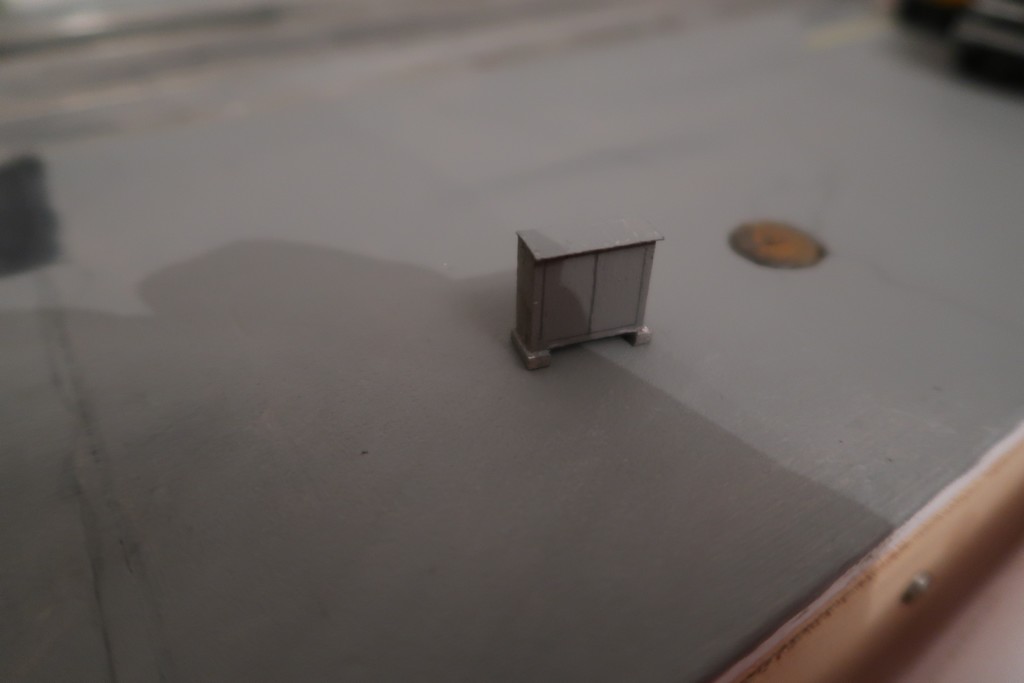

- des armoires de commandes
