PostPosted: Fri 15 Jun - 17:12 (2018)    Post subject: Trinity 3281 Reply with quote

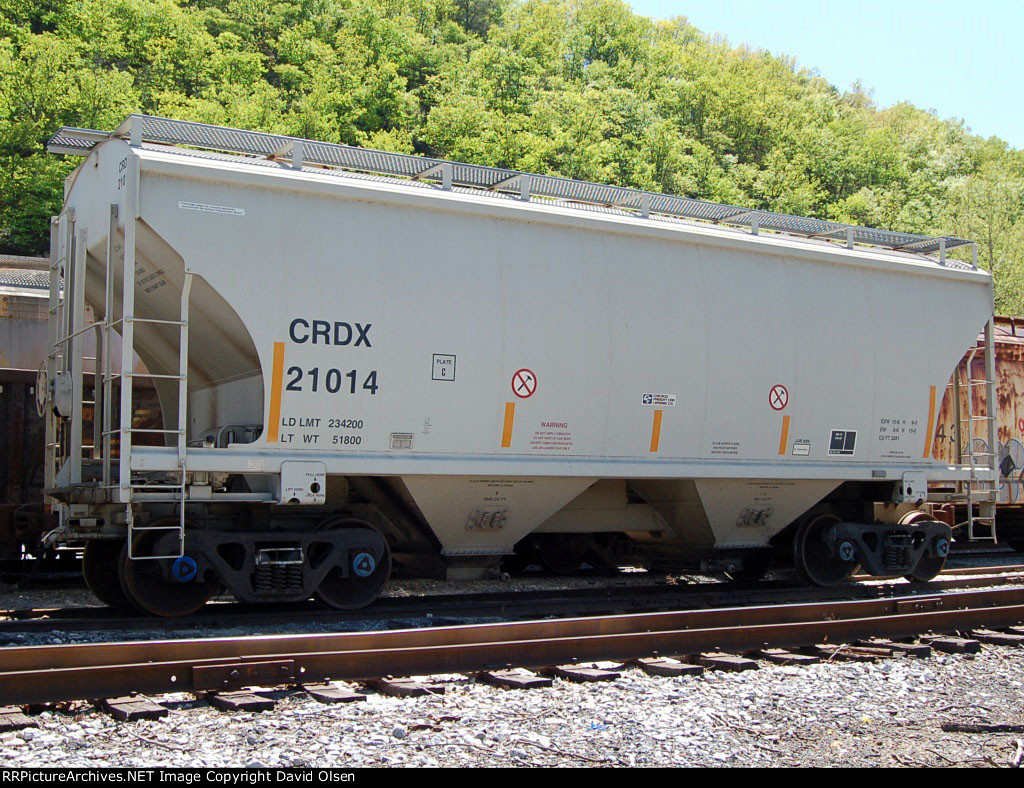

je prépare le modèle suivant en O


la base de référence pour les cotes est un modèle HO American Limited


la technique de construction sera basée sur
- de la découpe laser de plaques en 0.8 mm pour permettre de courber les flancs et 1.6 mm pour la majorité des pièces
- en impression 3D pour certaines pièces et détails
support de boggie


avant d'attaquer sur la découpe laser, je fais des tests sur carton de 1 mm pour vérifier les cotes et les différents montages

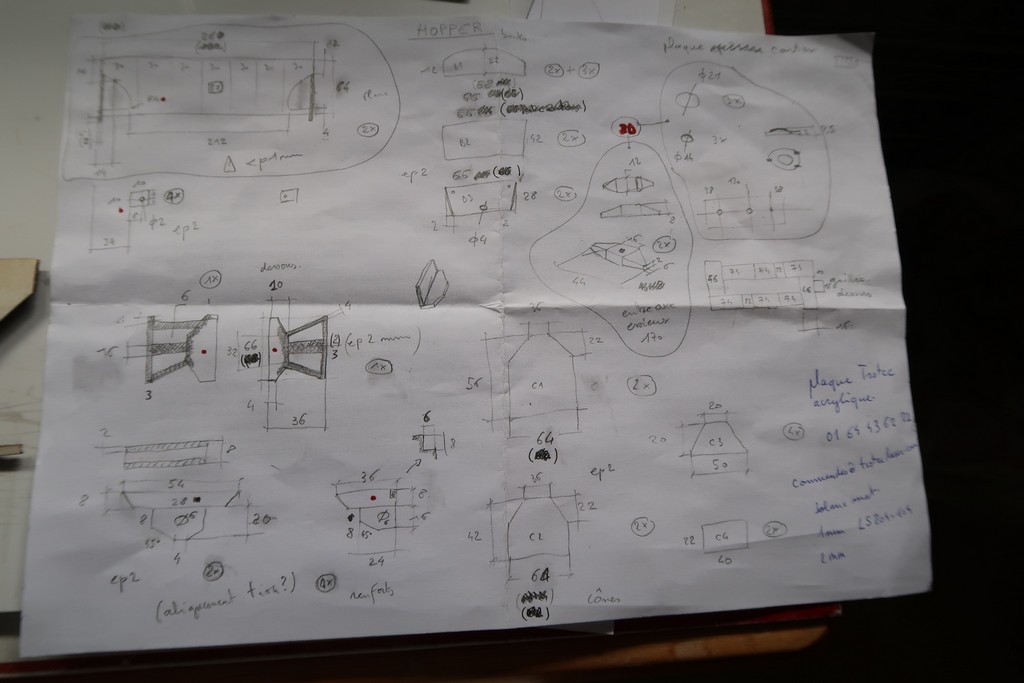

plans avec cotations

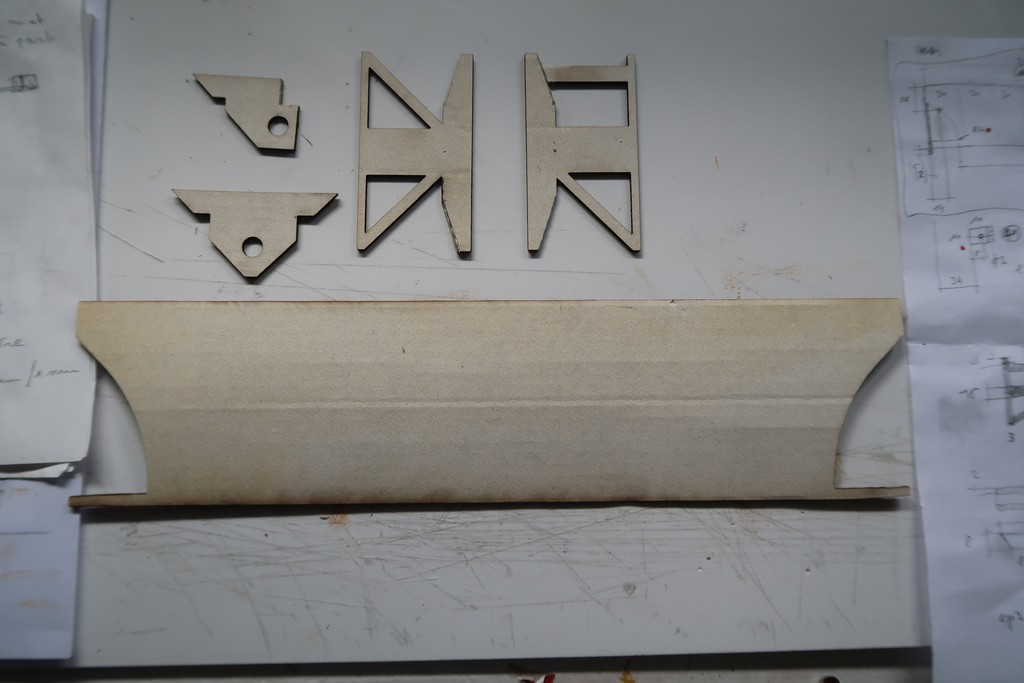

premières découpes

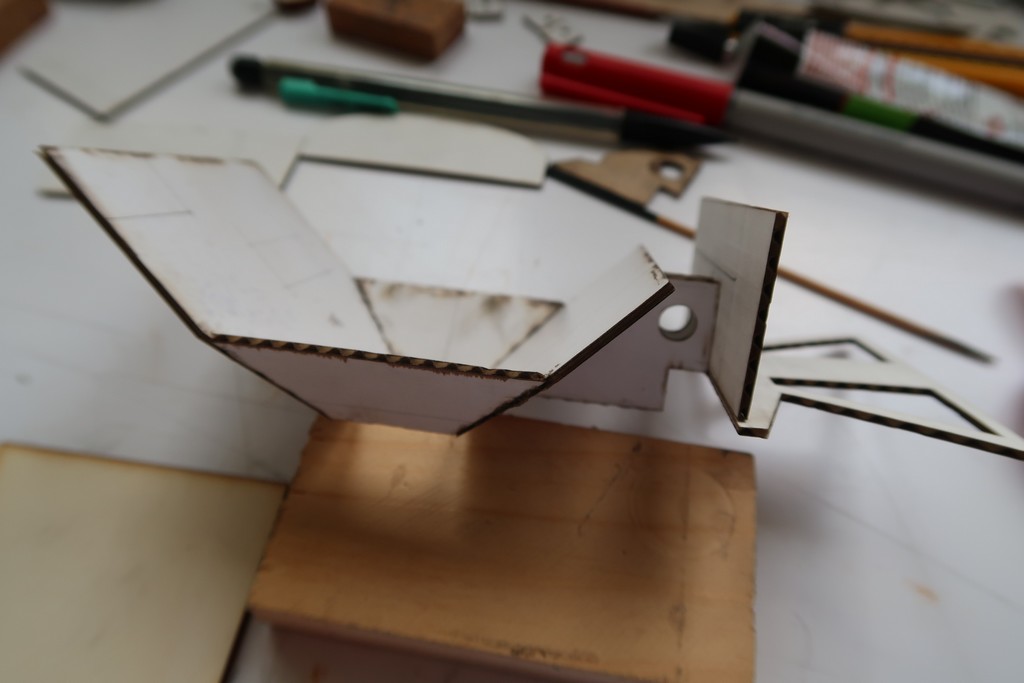

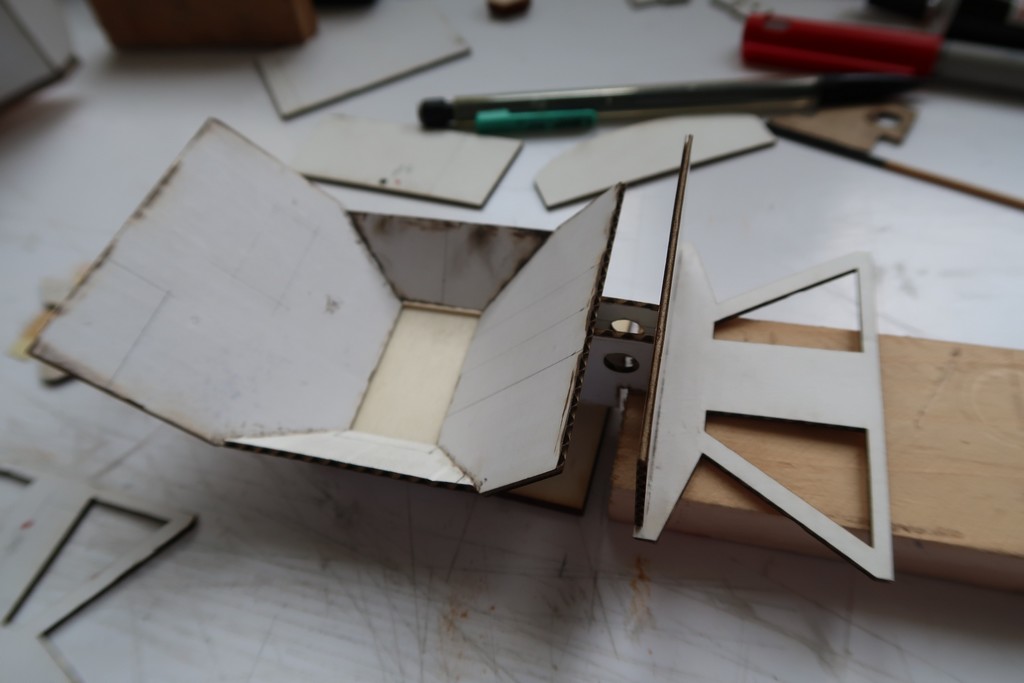

montage trémie

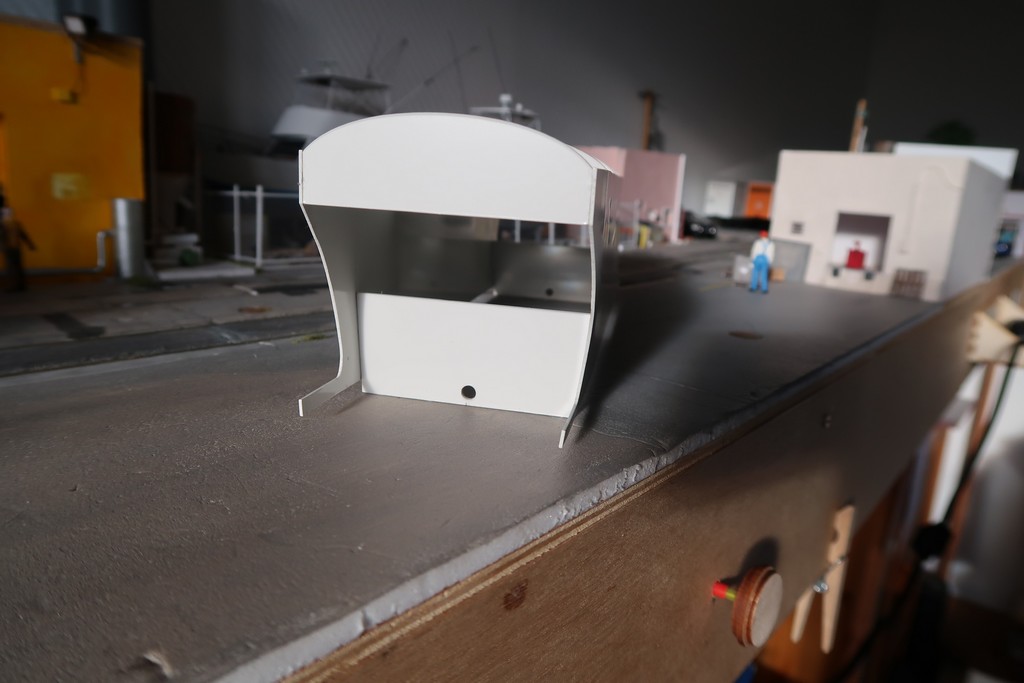

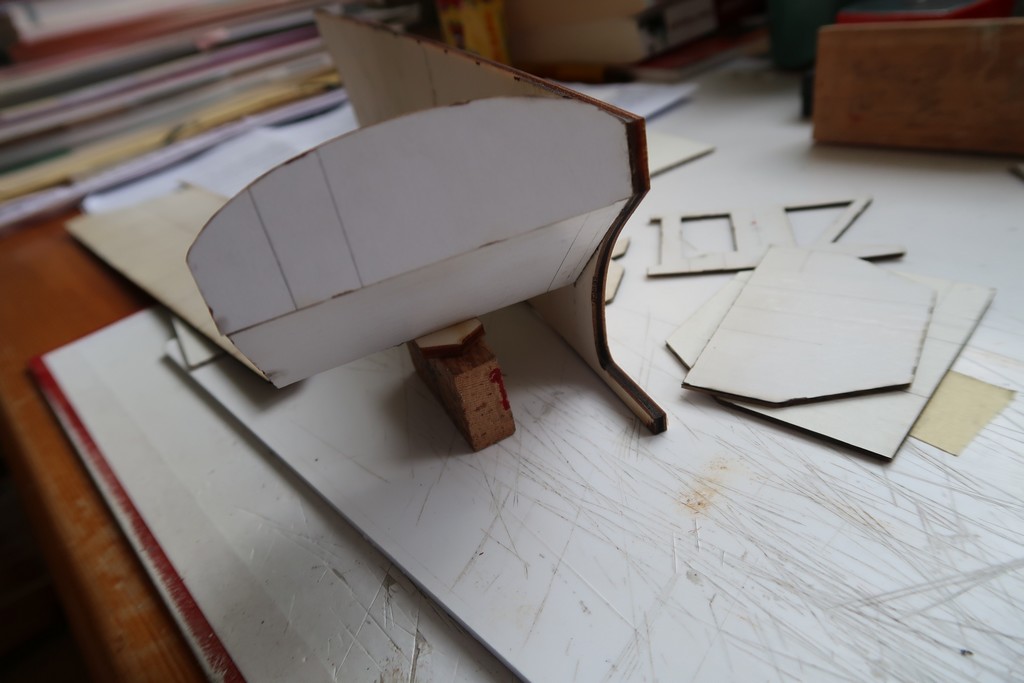

montage bout des flancs


cela me permet aussi de définir la gamme de montage suivant les difficultés de collage trouvées lors des tests
Back to top
Publicité






PostPosted: Fri 15 Jun - 17:12 (2018)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Christophe LC.
Administrateur
Administrateur

Offline

Joined: 26 Jan 2009
Posts: 7,336
Localisation: On the other side
Masculin

PostPosted: Sat 16 Jun - 09:26 (2018)    Post subject: Trinity 3281 Reply with quote

Okay Okay Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 341
Localisation: Strasbourg
Masculin

PostPosted: Thu 21 Jun - 16:34 (2018)    Post subject: Trinity 3281 Reply with quote

j'ai retenu comme principe de montage

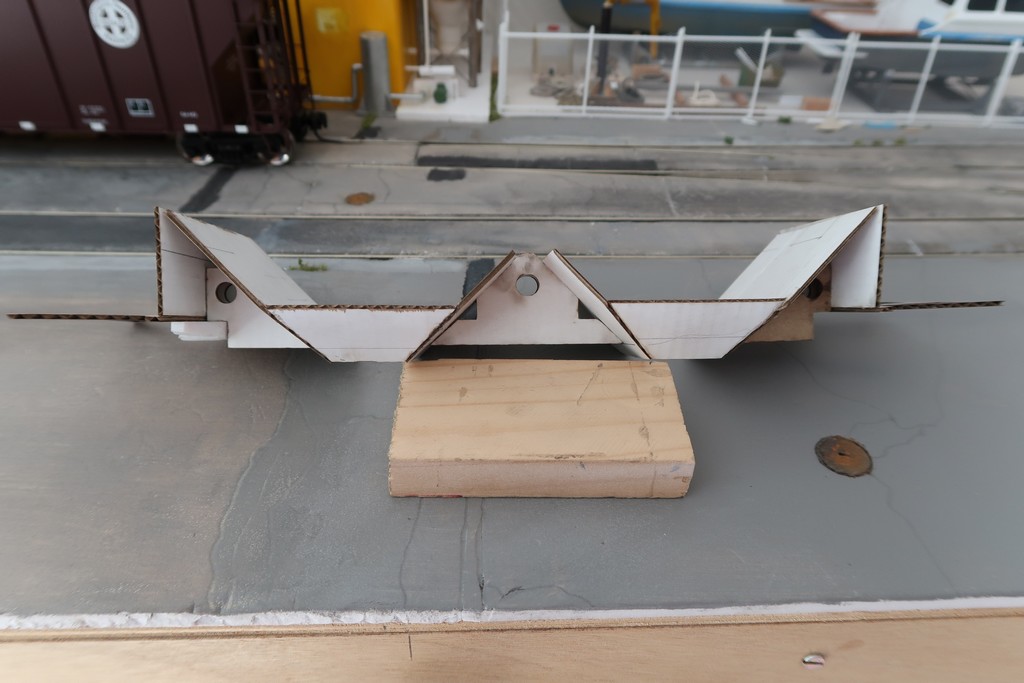

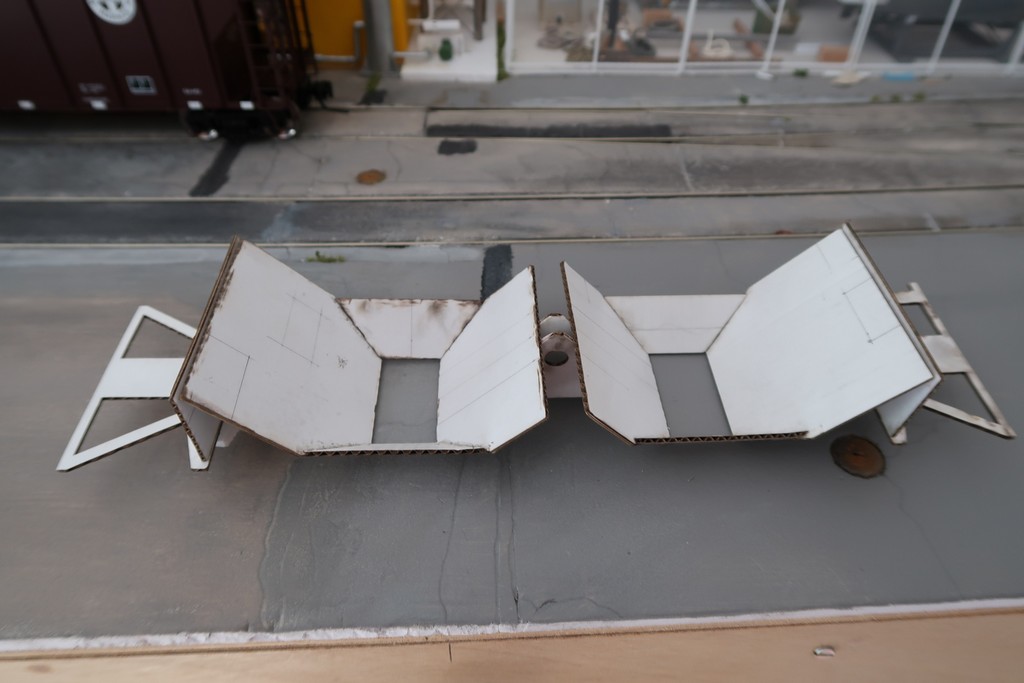

- une structure plancher avec les 2 trémies

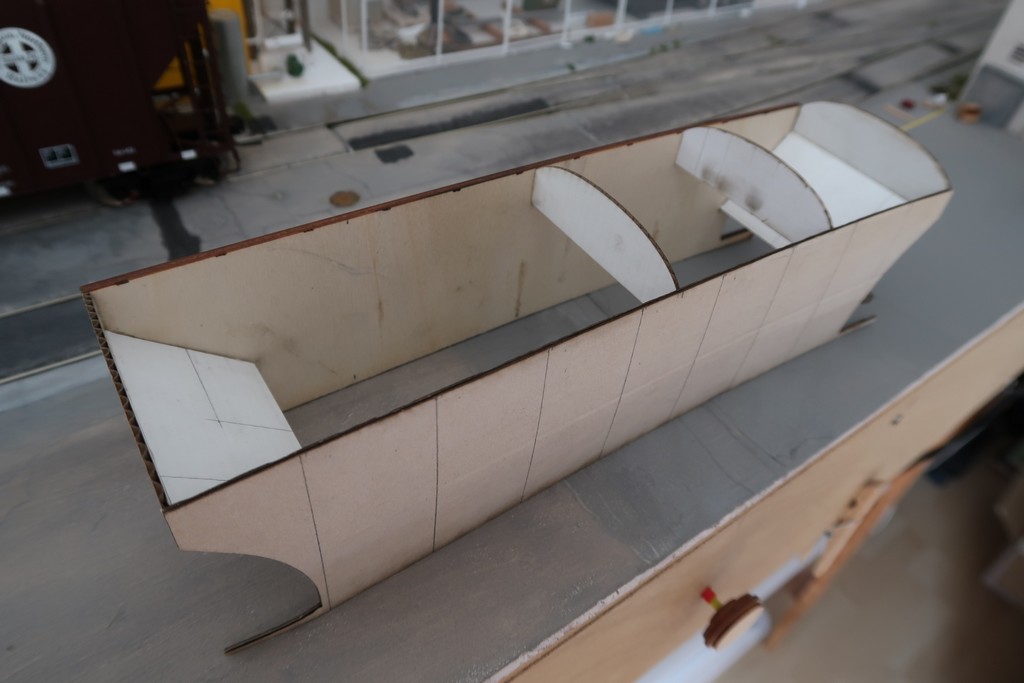

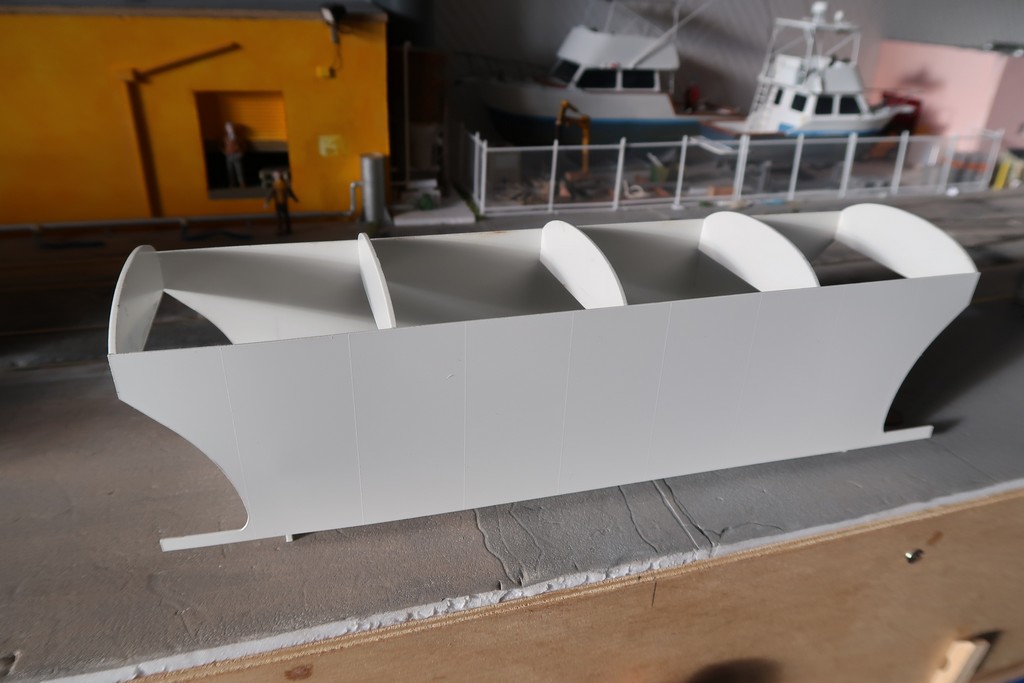

- une structure avec les 2 flancs et raidisseurs du toit

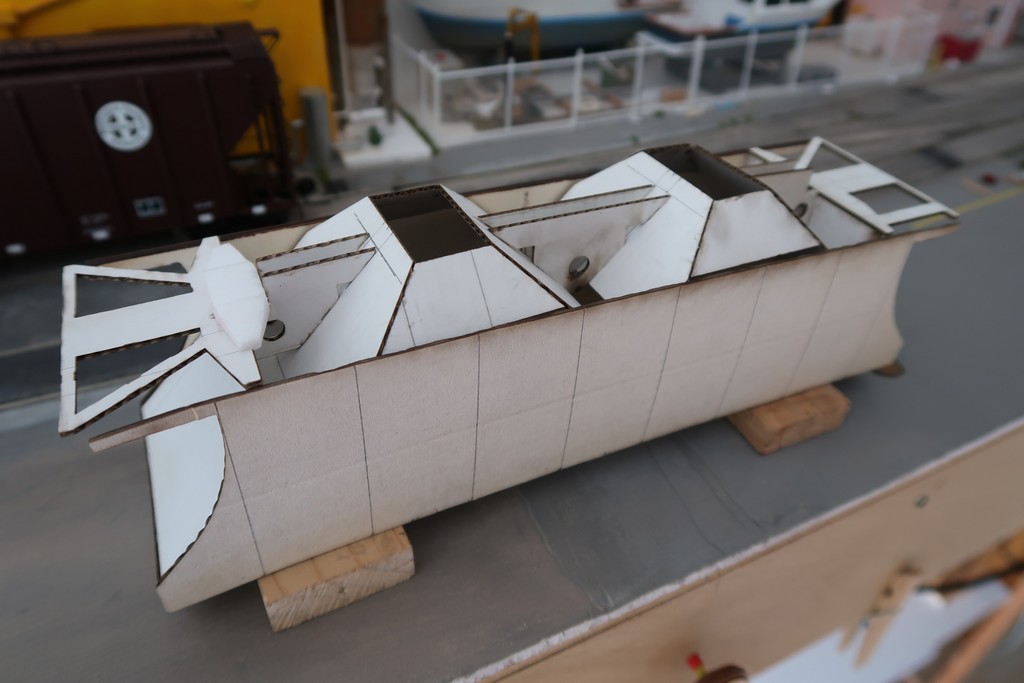

montage des 2 structures


le toit se montera tout à la fin

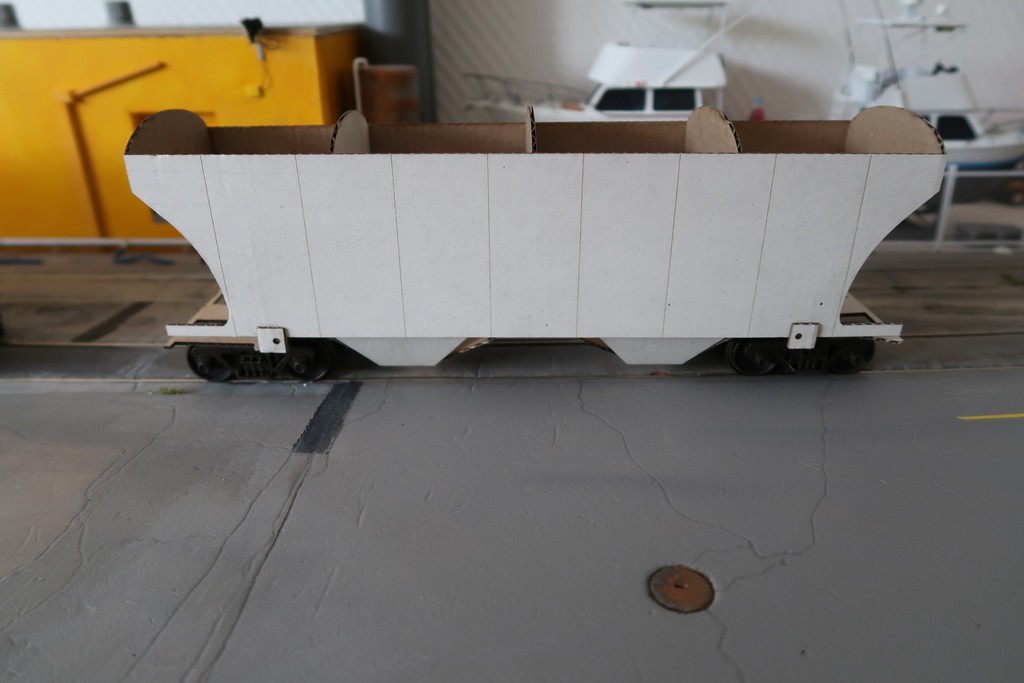

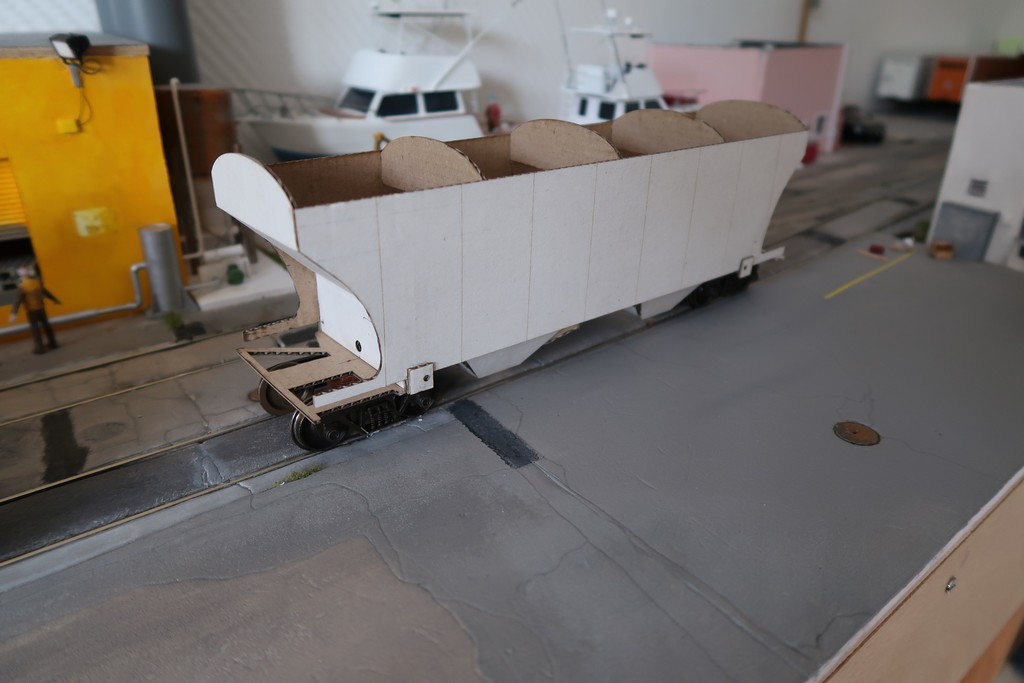

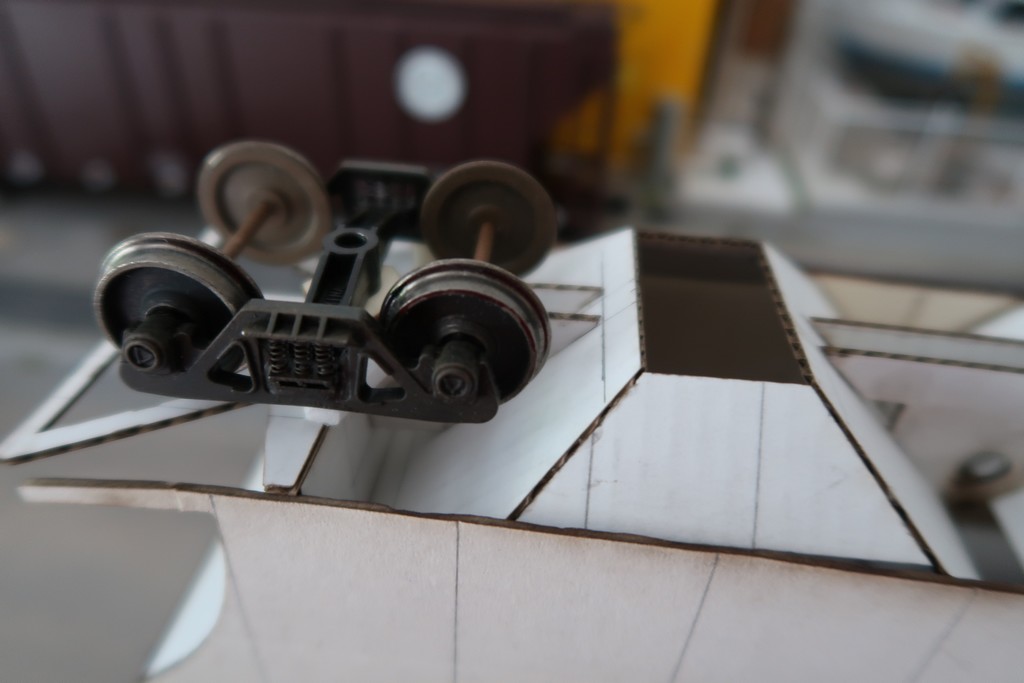

test avec un boggie


naturellement, il y a des erreurs de cotations à corriger
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 341
Localisation: Strasbourg
Masculin

PostPosted: Sun 23 Sep - 15:49 (2018)    Post subject: Trinity 3281 Reply with quote

la mise en production approche, les consultations pour l'achat de plaques sont en cours
je vais utiliser du 0.8 mm pour les flancs et le toit qui nécessitent d'être courbés
pour le reste des pièces, ce sera du 1.6 mm
dernière vérification d'une découpe en carton et du montage des pièces, il y a toujours des petites erreurs qui trainent pour les trémies !

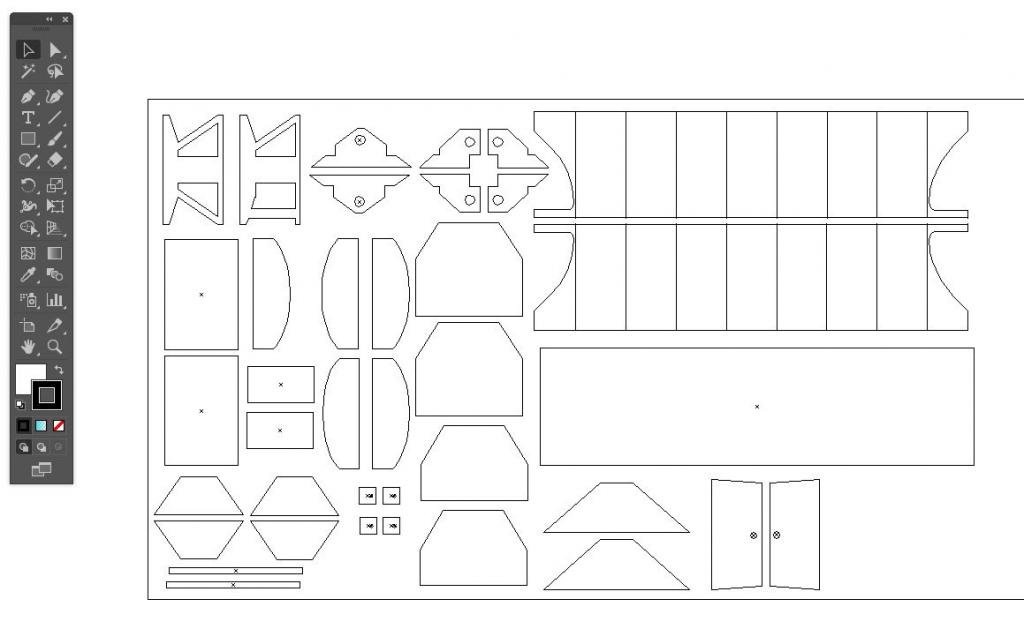

dessins sur Illustrator pour la machine laser
Back to top
Christophe LC.
Administrateur
Administrateur

Offline

Joined: 26 Jan 2009
Posts: 7,336
Localisation: On the other side
Masculin

PostPosted: Mon 24 Sep - 17:04 (2018)    Post subject: Trinity 3281 Reply with quote

Okay Okay Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 341
Localisation: Strasbourg
Masculin

PostPosted: Tue 23 Oct - 20:25 (2018)    Post subject: Trinity 3281 Reply with quote

voilà les plaques sont arrivées et les découpes sont réalisées
début du montage





c'est finalement plus dur que je pensais
pour le reefer, c'était la plateforme qui était délicate, là, il y a plein de difficultés
le bombé des flancs, les trémies et le toit, il va falloir que je change d'épaisseur et que je passe à 0.4 mm pour réussir à obtenir le résultat final !
Back to top
jean soukiassian
Member
Member

Offline

Joined: 29 Jan 2009
Posts: 2,963
Localisation: les Sables d'Olonne
Masculin

PostPosted: Mon 29 Oct - 20:14 (2018)    Post subject: Trinity 3281 Reply with quote

Beau début, Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Back to top
Chris
Member
Member

Offline

Joined: 28 Mar 2009
Posts: 341
Localisation: Strasbourg
Masculin

PostPosted: Tue 27 Nov - 16:39 (2018)    Post subject: Trinity 3281 Reply with quote

en attendant de finir les modifications du fichier pour le hopper, j'ai mis en chantier un box 50'6" à toit plat

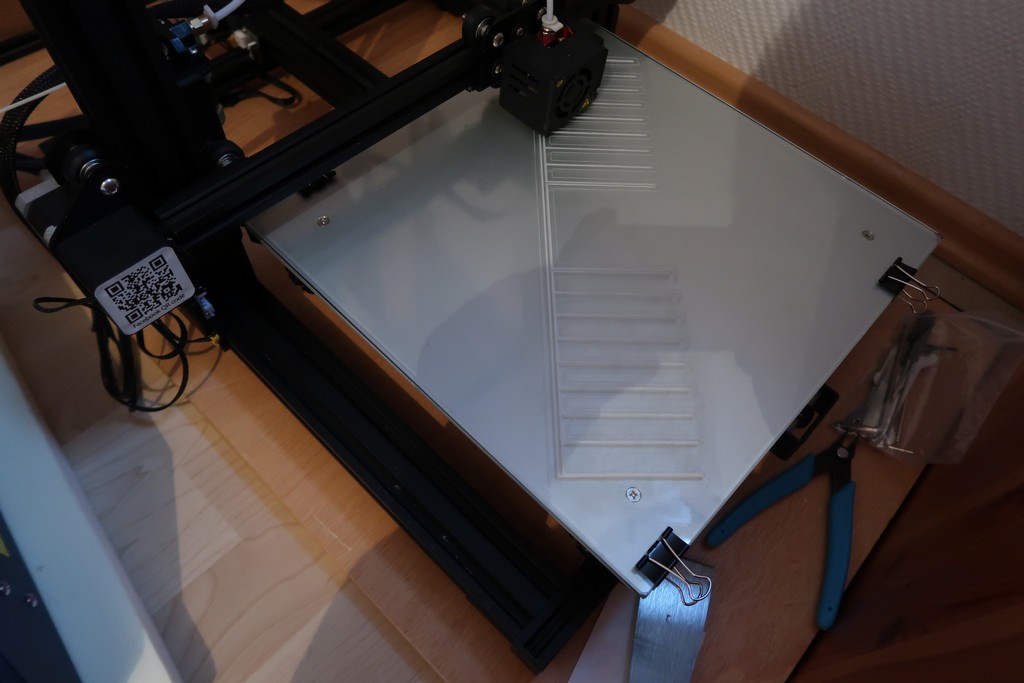

il sera présenter dans un autre fil mais j'ai fini par acheter une imprimante 3D
elle a un plateau de 310 *310 mm et me permettra d'imprimer en une seule fois certaines pièces comme la structure du flanc du box en chantier


on trouve sur internet une SW1500 en 3D au 1/32

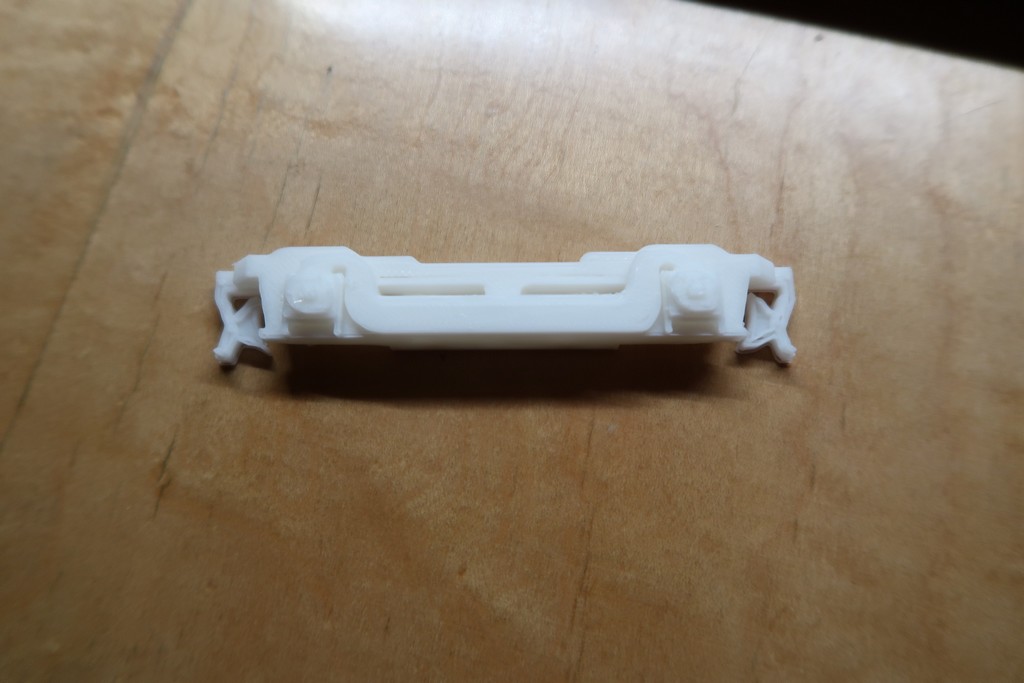

petit test pour du O pour un flanc du boggie moteur

cela peut être sympa d'en faire une non motorisée en UM mais on verra cela plus tard
