MessagePosté le: Jeu 12 Avr - 20:22 (2018)    Sujet du message: briques Répondre en citant

je construit plutôt des bâtiments modernes mais j'aime bien les vieux bâtiments en briques
j'ai en tête plusieurs modèles et c'est donc l'occasion de tester la machine laser

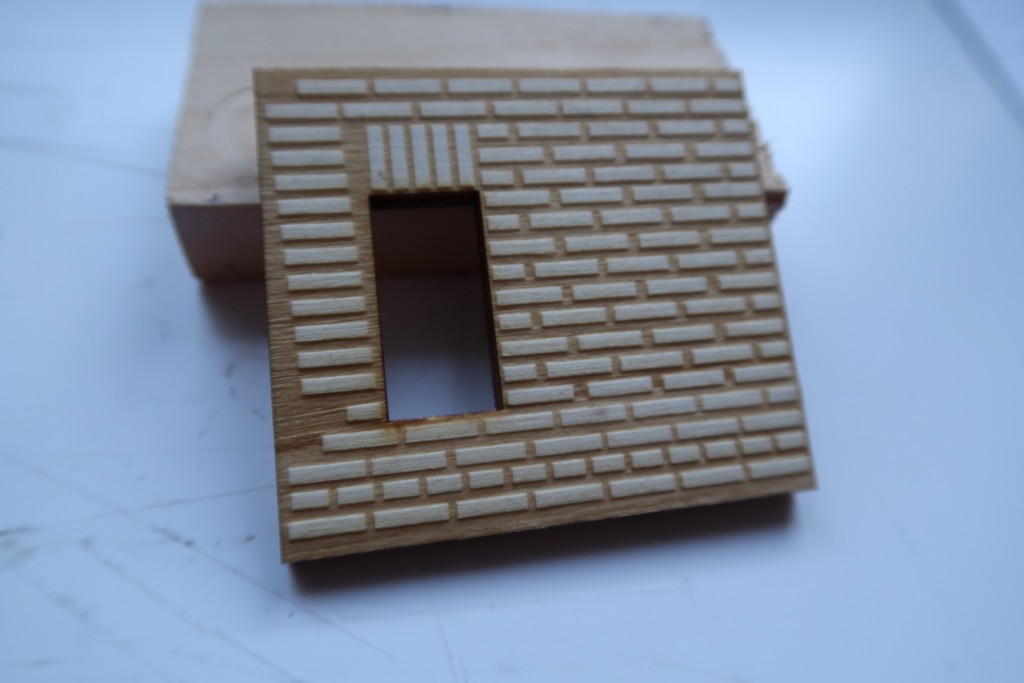

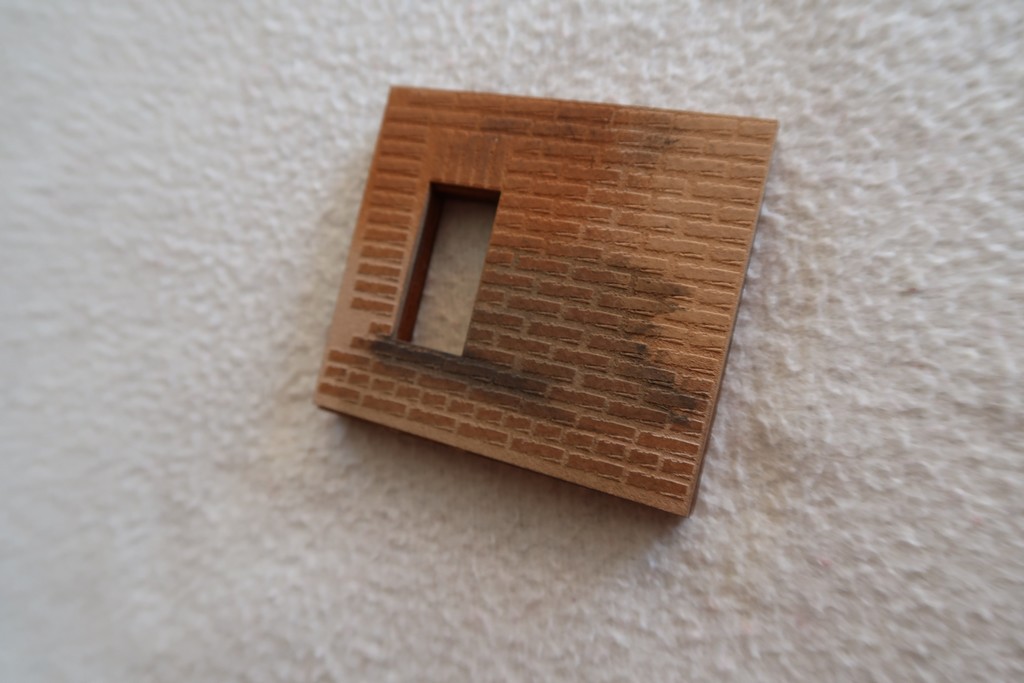

premier test sur une planche de tilleul de 4 mm avec gravuge de briques de forme droite, test de peinture à faire sur l'échantillon

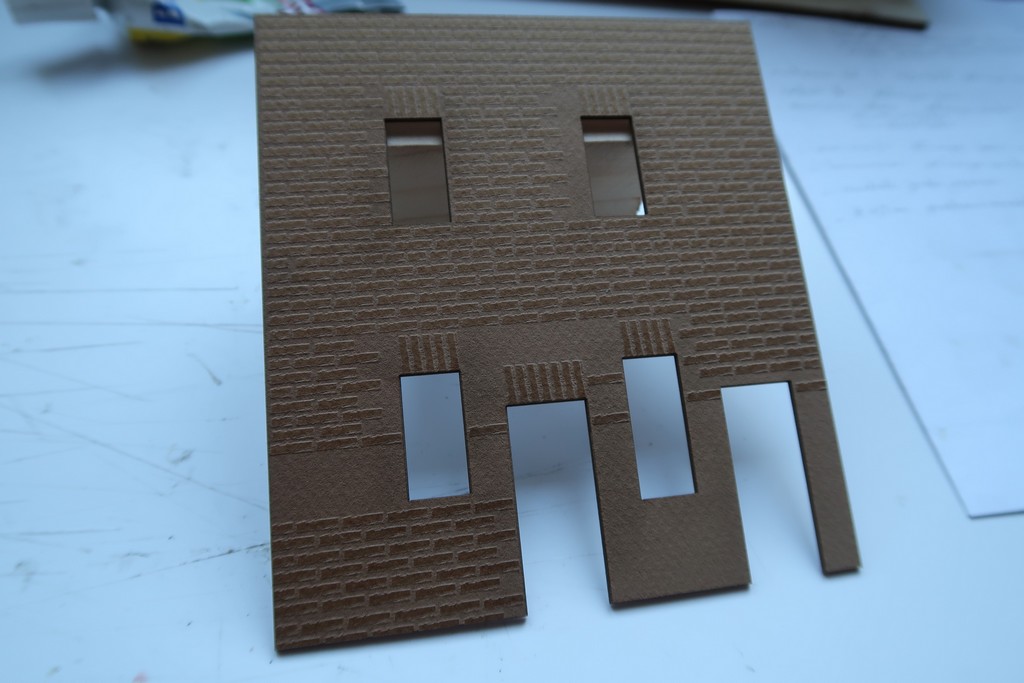

deuxième test sur un carton de 1.5 mm, carton de couleur marron et avec une texture granuleuse
gravure de briques de forme déformée avec moins de profondeur que dans le bois


tests positifs, il faut choisir une solution maintenant ! Shocked
Revenir en haut
Publicité






MessagePosté le: Jeu 12 Avr - 20:22 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 848
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Ven 13 Avr - 18:03 (2018)    Sujet du message: briques Répondre en citant

Pas mal, mais j'ai l'impression que tes briques sont bien grosses, enfin l'espace ou vient le ciment de jointoiement...
Autre chose aussi, il me semble que la clé au-dessus des portes et fenêtres doit être en arrondi, sinon gare l'écroulement Embarassed
J'ai fini d'être désagréable... Embarassed
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 13 Avr - 18:43 (2018)    Sujet du message: briques Répondre en citant

j'ai voulu vérifier ce que l'on pouvait obtenir en gravure laser
en effet, l'espace entre les briques doit être réduit
pour les fenêtres et portes, j'ai les 2 versions de clé en photos, droite et en courbe
je vais continuer pour améliorer le rendu final
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 848
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Sam 14 Avr - 13:22 (2018)    Sujet du message: briques Répondre en citant

Mea-culpa pour la clé, j'ai dit des c...ries
Ok , pour l'espacement.
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 7 170
Localisation: On the other side
Masculin

MessagePosté le: Sam 14 Avr - 18:40 (2018)    Sujet du message: briques Répondre en citant

Il y a plusieurs versions dans les constructions droite ou courbe comme vous dite Smile
généralement les constructions en briques dans les pays anglo saxon voir même en Allemagne Belgique
sur un linteau (lintel) cad au dessus d'une fenêtre ou porte elle sont aussi disposées symetriquement avec un angle d'inclinaison et une brique clé de voute (keystone) on trouve également des "arc de cercle" de différents diamètres (arch)
maintenant attention Exclamation les techniques de construction ont évoluées il y a souvent aujourd'hui une structure métal ou autre et la brique n'est qu'un parement contrairement à une époque ou tout était fait dans ce matériau, donc les contraintes de charge ne sont plus les même Exclamation
vaut mieux potasser tout ça sur les corniches également (cornice) afin d'éviter de commettre des fautes d'architecture ceci n'est pas évident tout comme les ponts

Quant à taille d'une brique contrairement aux idées reçu aux US elle ne sont pas énormes en Allemagne cela va jusqu'à 240/250 mm de long pour 120 de large 65mm de haut
aux US 192mm de long pour 92 mm de large sur 57mm de haut

après il y a la construction et la façon d'alterner les briques flemish bond une en largeur une en longueur
voir ici Arrow https://en.wikipedia.org/wiki/Brickwork#Flemish_bond
le joint est de 10mm côte standard

voili voilà Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Jeu 19 Avr - 17:52 (2018)    Sujet du message: briques Répondre en citant

merci Christophe pour le lien

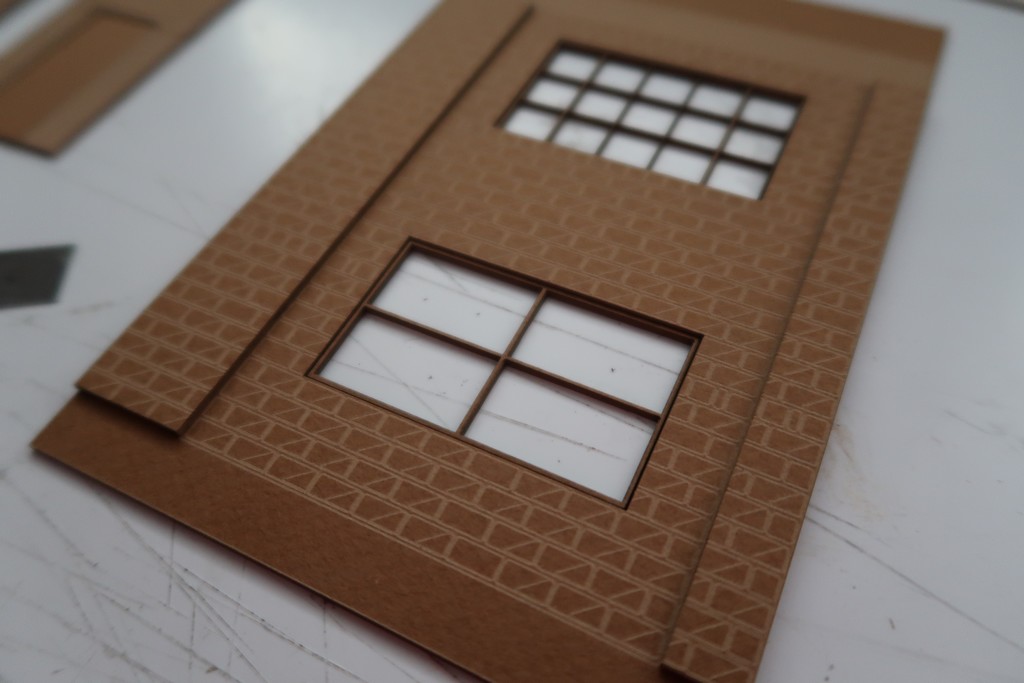

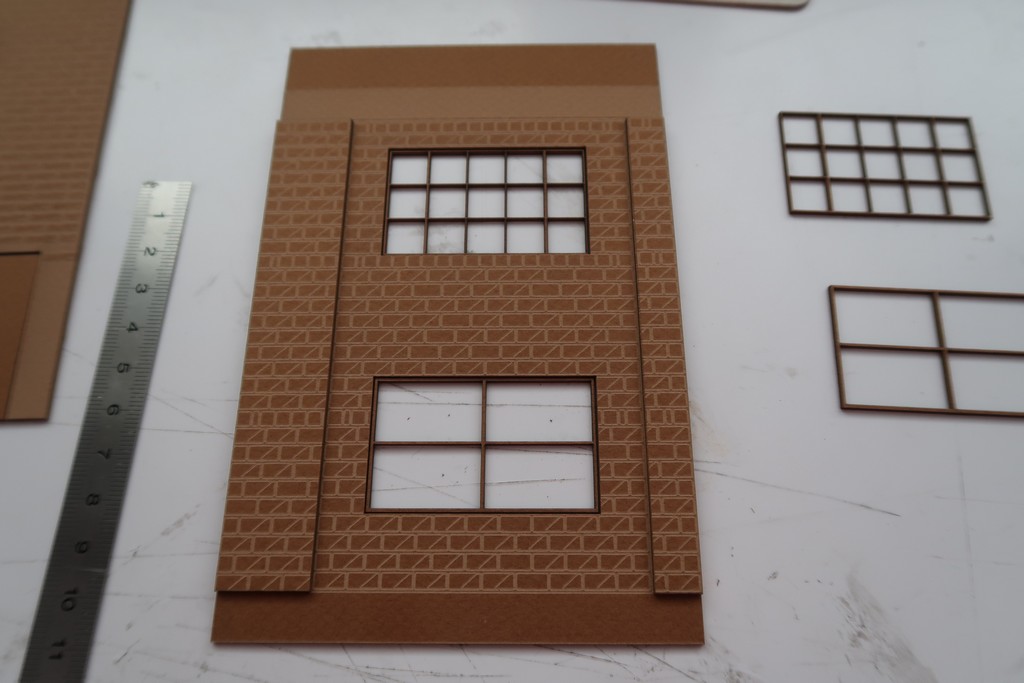

2° test
l'écartement entre les briques est meilleur, mais les briques sont trop grandes si je prend les dimensions données par Christophe réduites à l'échelle O ( ~ 5 * 1.5 mm)

épaisseur donnée par collage de découpes gravées

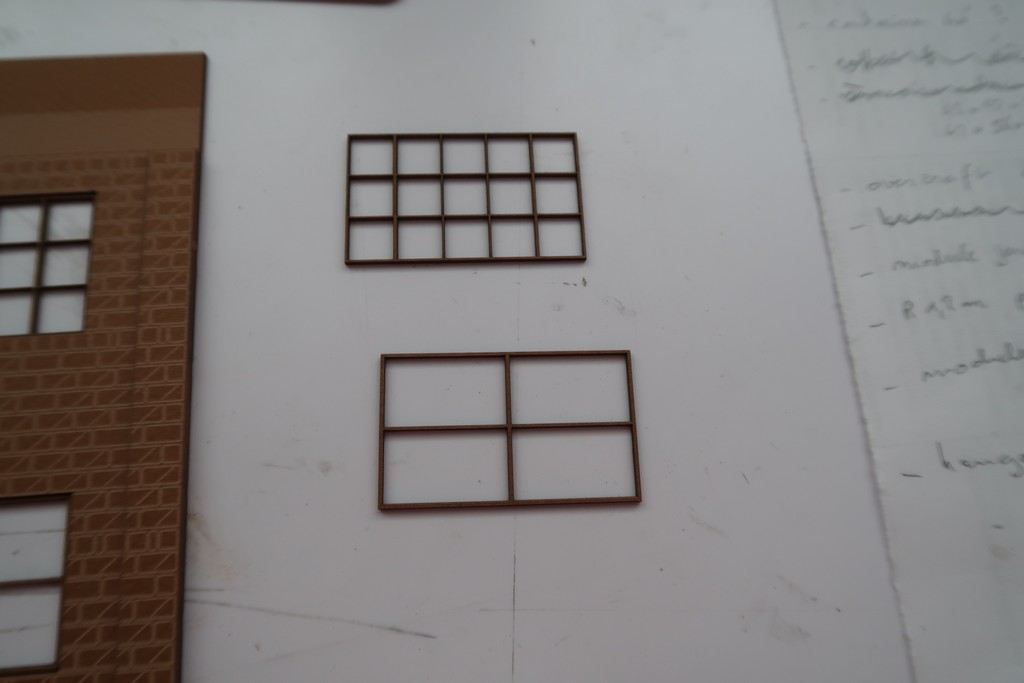

découpe des fenêtres (carton de 1.5 mm largeur de la découpe 1 mm)

le carton sera collé sur un support de 5 mm qui reprendra les découpes des fenêtres

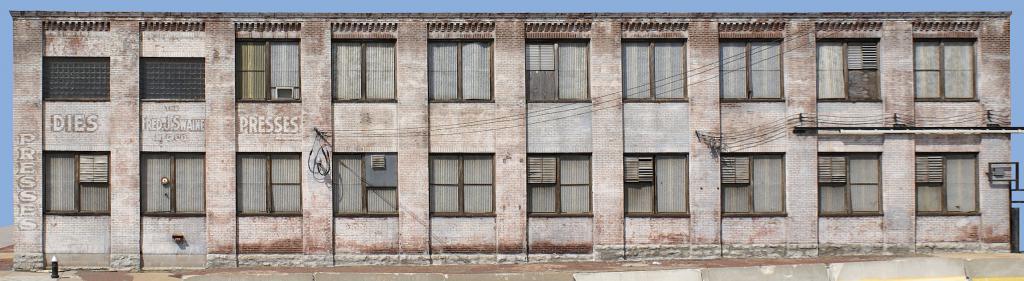

tests à poursuivre, l'idée est de réaliser ce bâtiment

le test représente une séquence du bâtiment parmi les 10 qui le composent
pour réaliser le bâtiment définitif, je collerai la séquence suivant la dimension retenue

Razz
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 20 Avr - 18:50 (2018)    Sujet du message: briques Répondre en citant

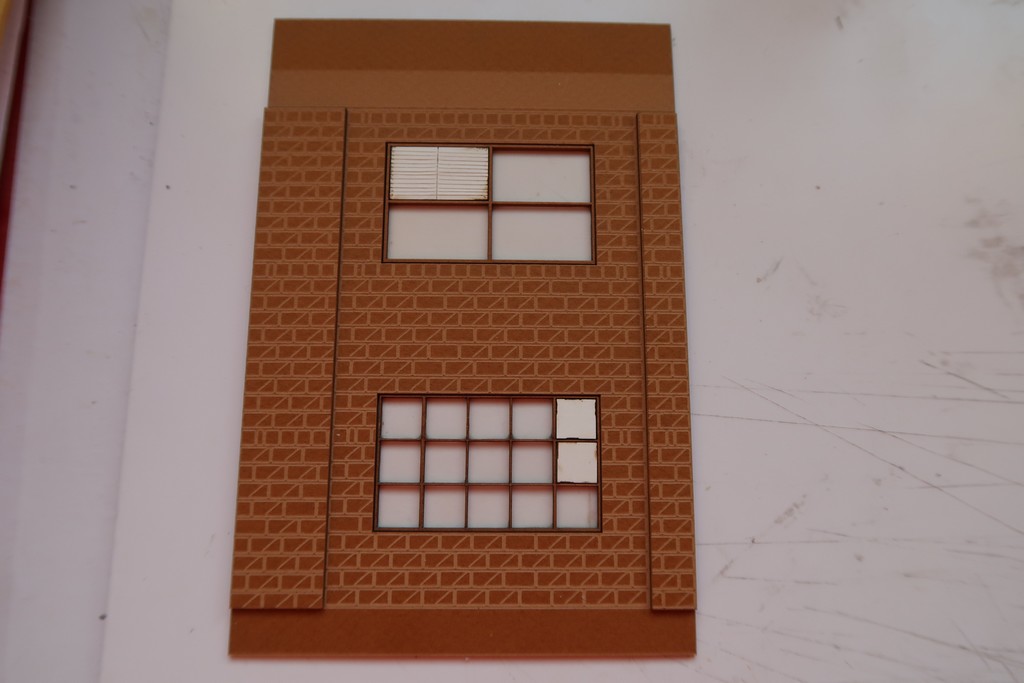

test avec un support de 5 mm et avec un peu de patine sur le carton

test sur les fenêtres (j'ai collé un morceau de calque derrière)
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 27 Avr - 09:42 (2018)    Sujet du message: briques Répondre en citant

suite des tests

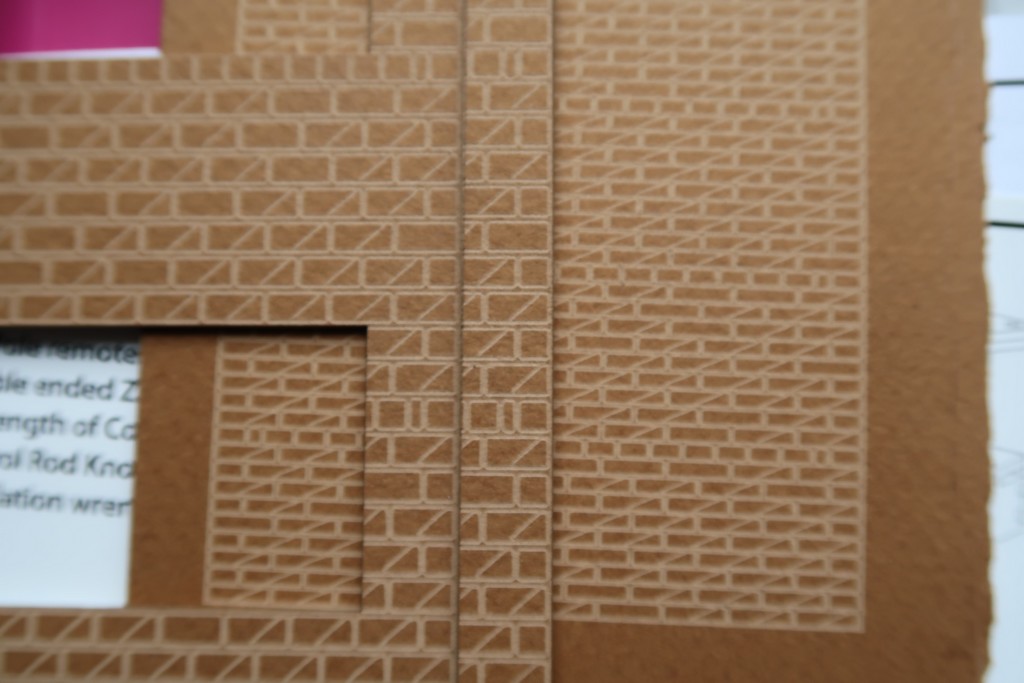

sur carton pour trouver les bonnes dimensions des briques (à gauche ancien modèle)
je pense que c'est OK

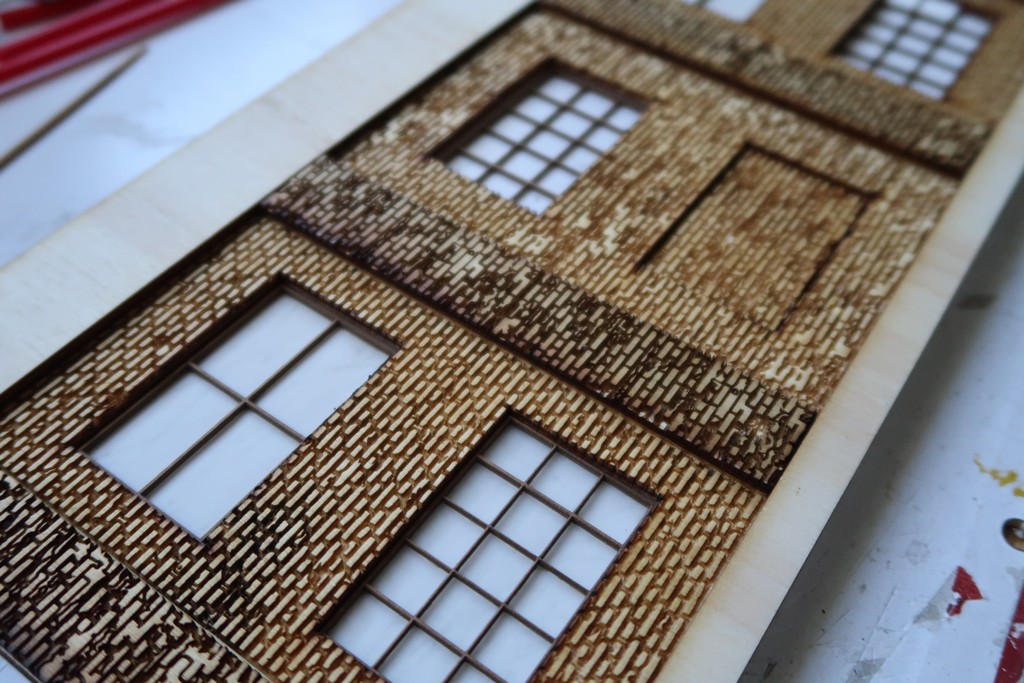

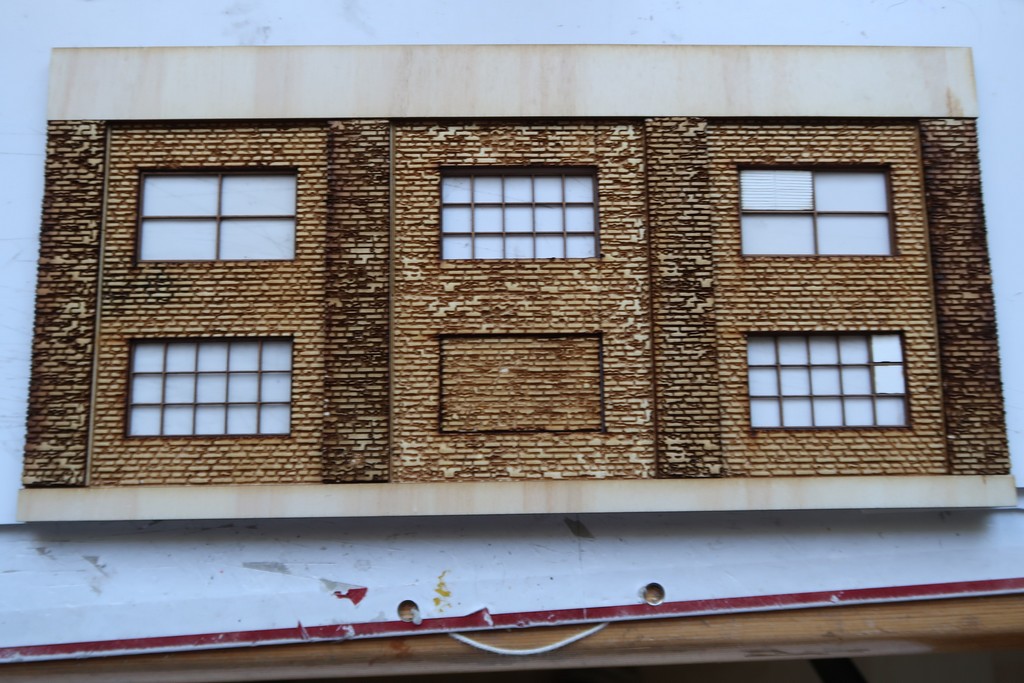

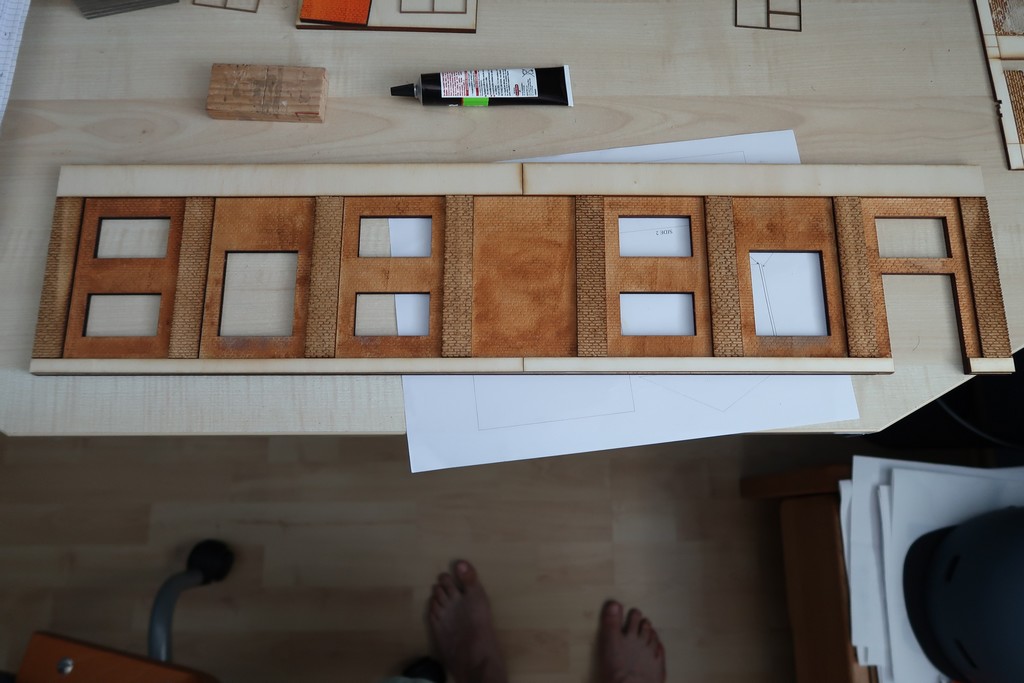

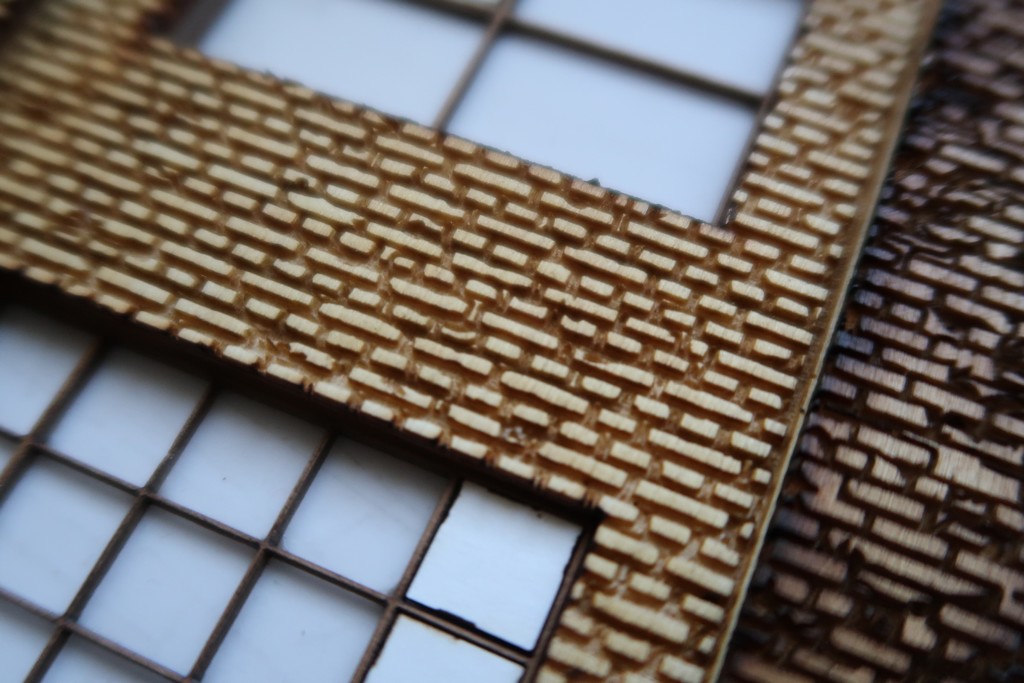

sur plaque de 3 mm en tilleul, test d'un flanc de 30 cm, il faut 16 minutes pour graver et découper toutes les pièces de ce module en 60W
2 textures de brique ont été utilisées : un peu et beaucoup usée (texture au milieu du module)

texture brique usée

texture brique peu usée

ajout des piliers et bandeaux pour donner de l'épaisseur au bâtiment


étape suivante :
production d'un bâtiment de 60 * 11 * 15 cm
Laughing
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 848
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Mar 1 Mai - 18:20 (2018)    Sujet du message: briques Répondre en citant

IMO, tu devrais oublier les briques "usées"...
Le joint me parait "fort", trop creusé,je sais que la critique est aisée mais...
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 11 Mai - 11:40 (2018)    Sujet du message: briques Répondre en citant

oui je vais diminuer la profondeur de gravage mais pour le joint, c'est la largeur du faisceau laser

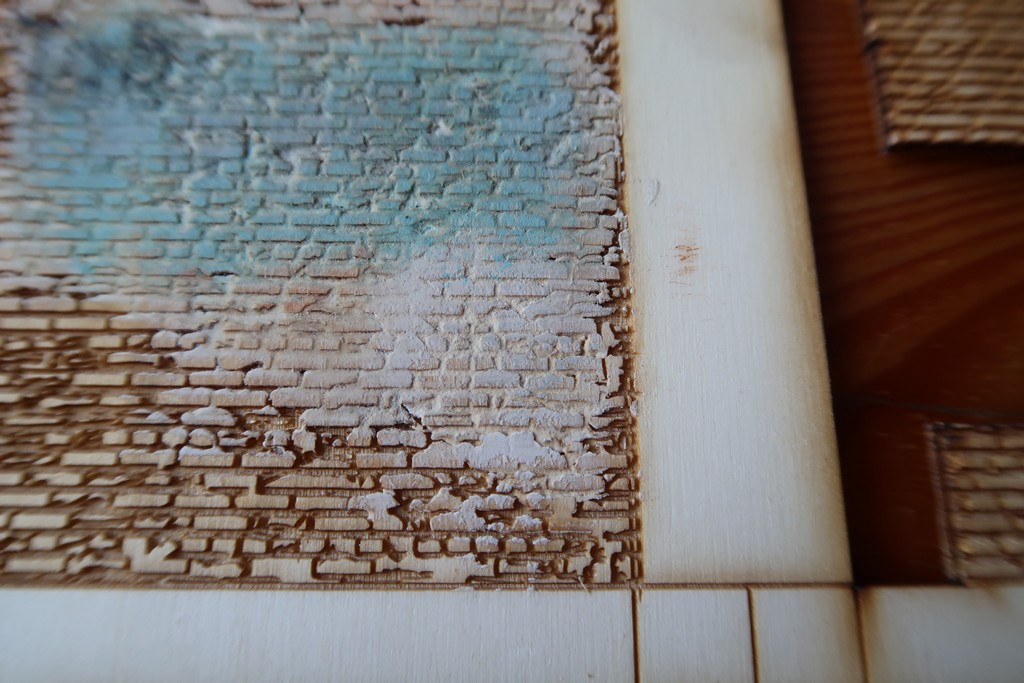

petit test avec du crépi en un reste de pub
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 18 Mai - 18:13 (2018)    Sujet du message: briques Répondre en citant

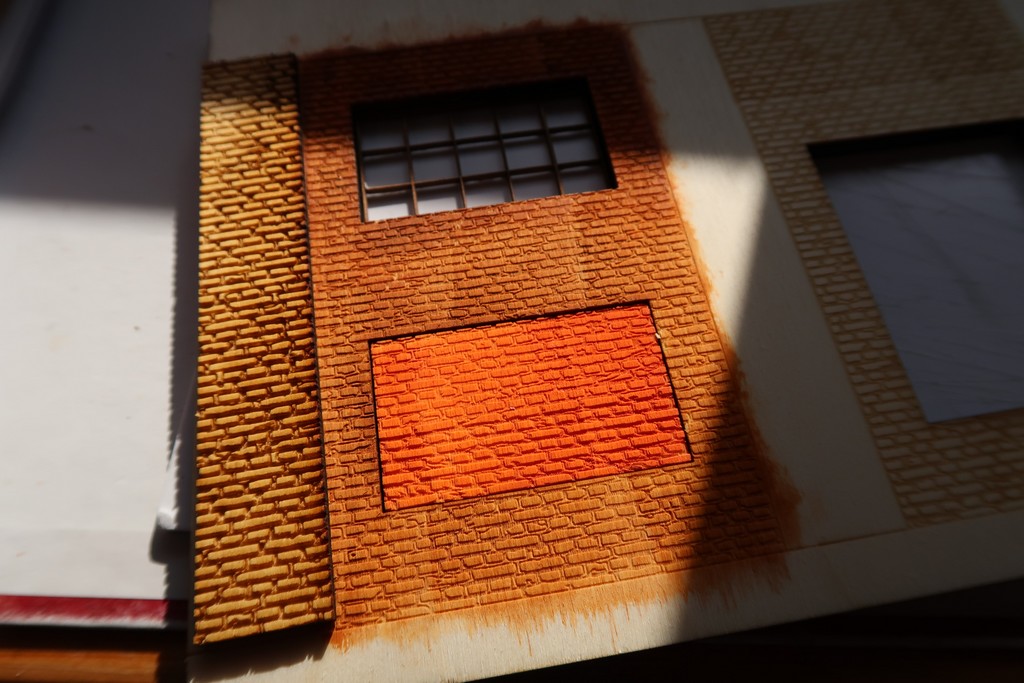

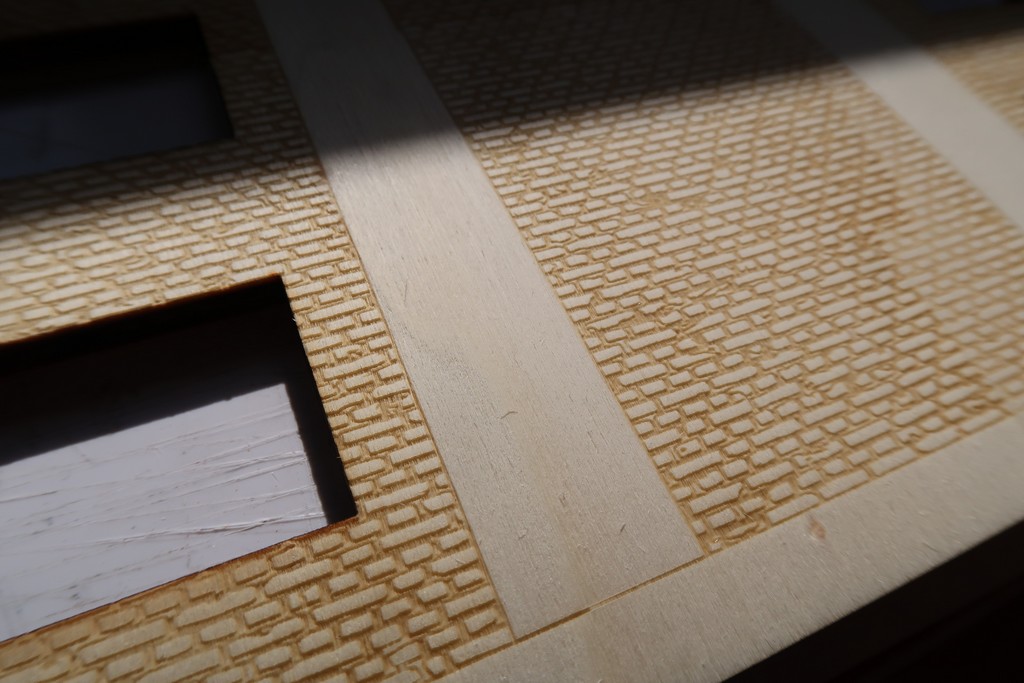

test en profondeur moins importante

petit coup de peinture
on voit la différence de gravure avec le pilier à gauche


je prépare un hangar de 65 cm de long
Razz
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 848
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Sam 19 Mai - 19:19 (2018)    Sujet du message: briques Répondre en citant

C'est nettement mieux, Okay Okay
bien que je ne sois pas convaincu du rendu des briques "usées" Embarassed
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 8 Juin - 20:47 (2018)    Sujet du message: briques Répondre en citant

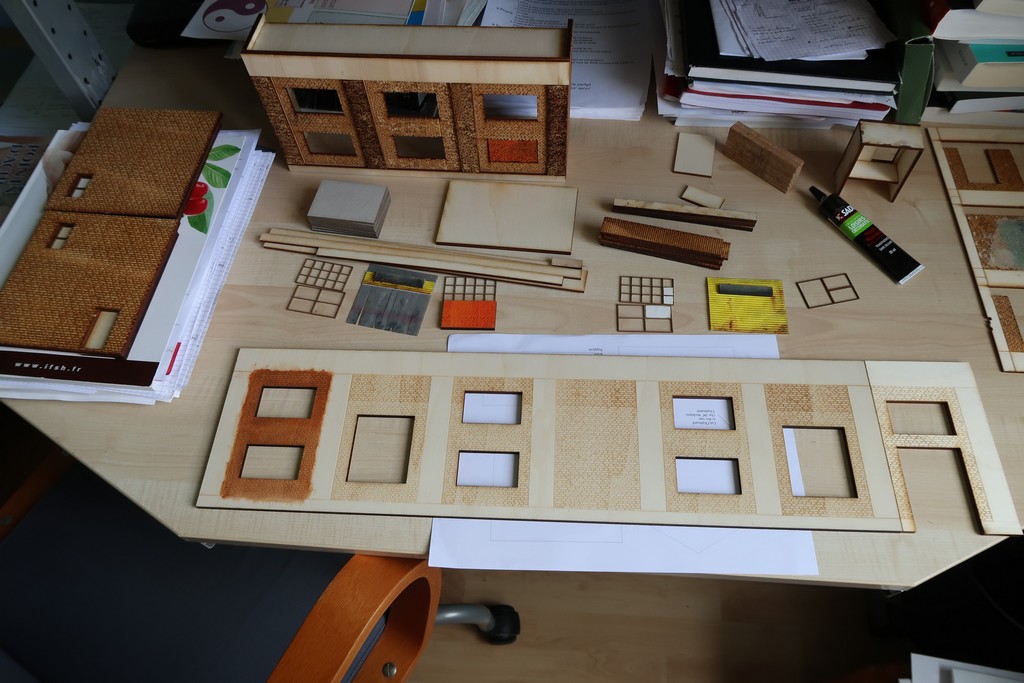

l'ensemble des pièces pour le hangar

mise en peinture

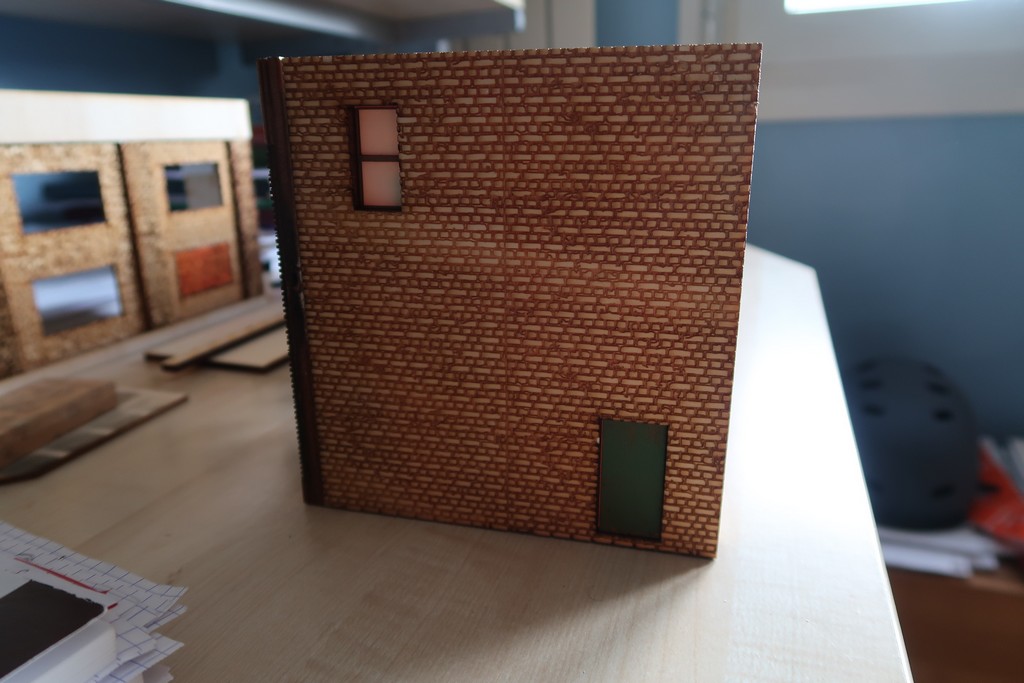

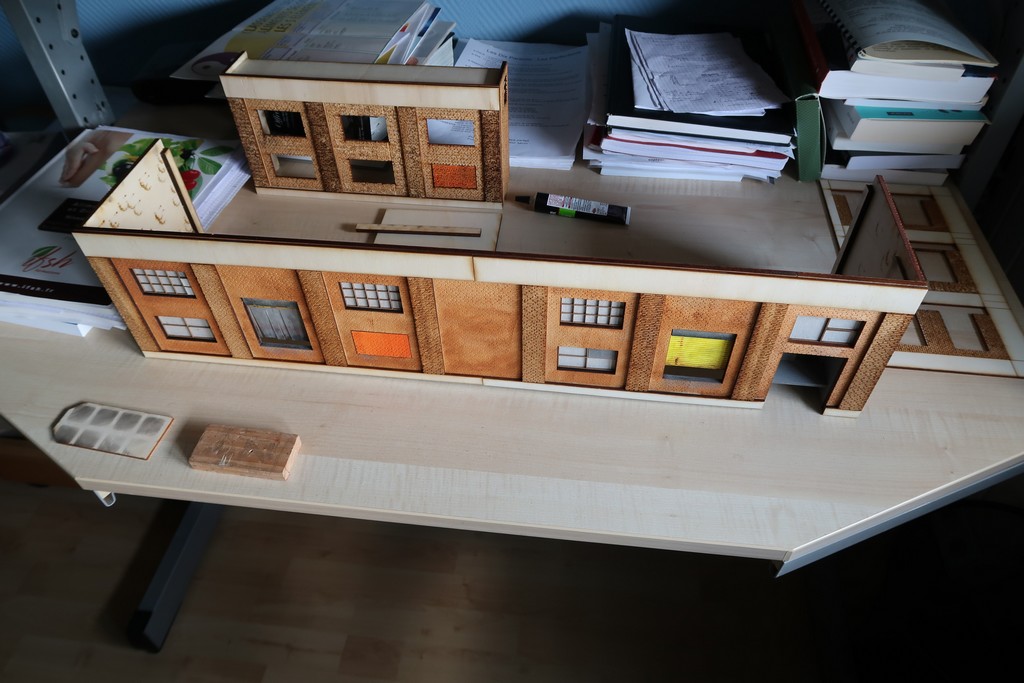

le montage

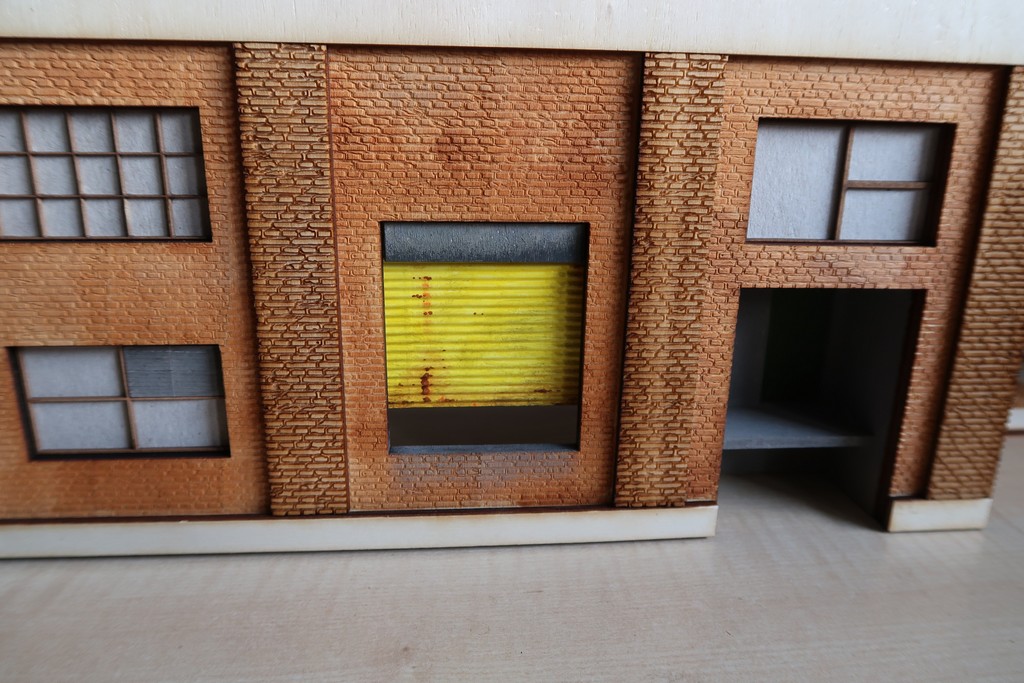

détail d'une porte encastrée (reste les rambardes et les marches à poser)

un des cotés (la petite rainure au centre est destinée à une descente de gouttière)

le logo du propriétaire


reste le toit et les différents détails (clim, alim électrique, events, ...)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 7 170
Localisation: On the other side
Masculin

MessagePosté le: Ven 8 Juin - 20:59 (2018)    Sujet du message: briques Répondre en citant

Okay sympa comme tout
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Chris
Member
Member

Hors ligne

Inscrit le: 28 Mar 2009
Messages: 270
Localisation: Strasbourg
Masculin

MessagePosté le: Ven 15 Juin - 16:53 (2018)    Sujet du message: briques Répondre en citant

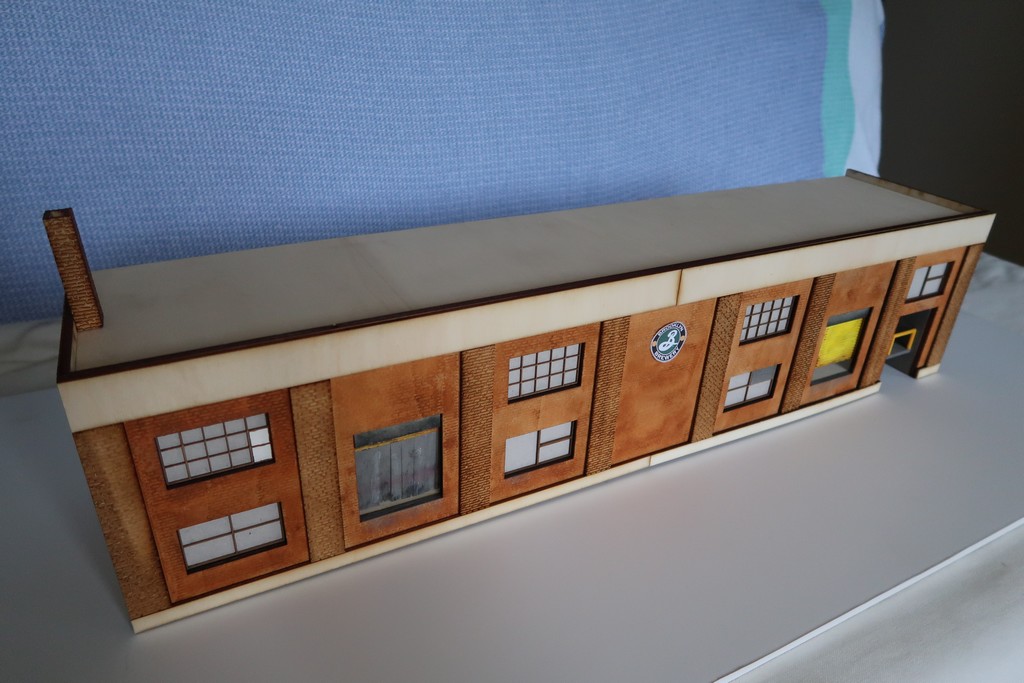

le modèle définitif


Razz
