MessagePosté le: Lun 1 Fév - 22:42 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

L'intérêt de les encastrer, c'est que rien de dépasse donc pas de risque de les raccrocher et ça facilite le transport.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Publicité






MessagePosté le: Lun 1 Fév - 22:42 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Mer 3 Fév - 13:23 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Tant sur le FHHT que le MRS, utilisation de commandes RC, collées pistolet a chaud, bagues d'arrêt aux extrémités, pas souvenir de problèmes...
Pas de casse, en plus c'est plus pro Mr. Green
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Marcel. J
Member
Member

Hors ligne

Inscrit le: 28 Juin 2009
Messages: 366
Masculin

MessagePosté le: Sam 6 Fév - 16:13 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Suite à ton travail Okay

http://teamtrack.soforums.com/t1375-Alimentation-Aiguille-Modernisation.htm…
_________________
Best Regards
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Sam 6 Fév - 19:56 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Avant d'entreprendre la pose des voies, puis des mécanismes d'aiguillage je me suis dit qu'il serait bien de pouvoir les localiser précisément sous le plateau, bien m'en a pris. Embarassed
Mais supense Cool

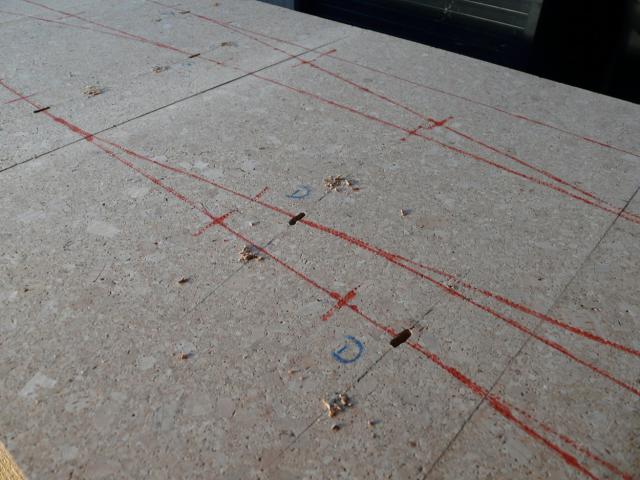

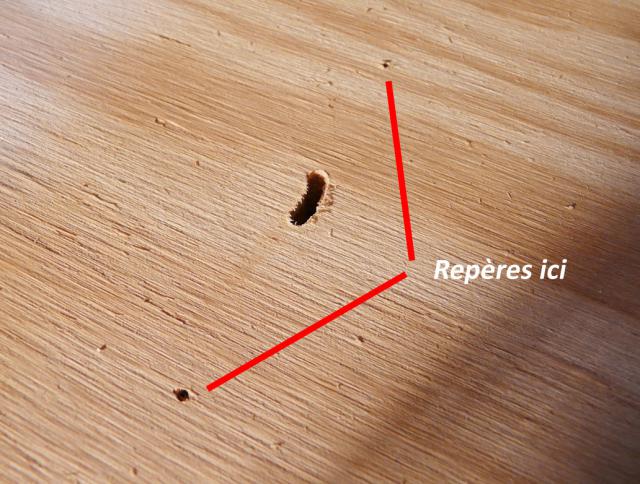

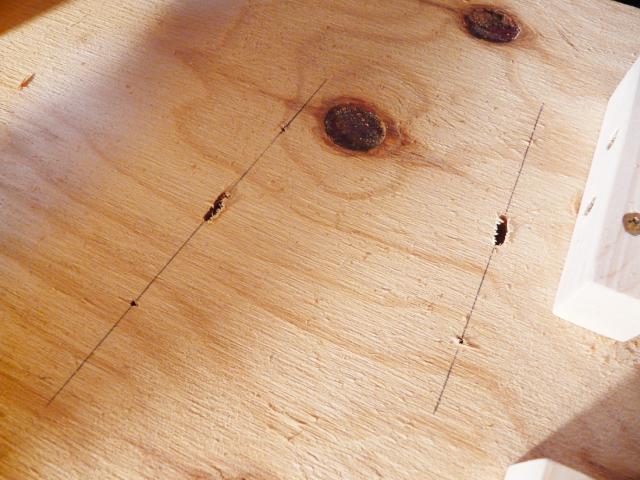

J'ai donc repéré l'axe du mouvement des traverses de commande et percé de chaque coté un petit trou de 2mm





ça me permet de repérer sous le plateau avec précision l'emplacement des aiguillages et ça facilitera le travail de pose des mécanismes Smile





Et c'est là que j'ai vu le problème Crying or Very sad . On a beau tout concevoir à l'avance, faire des plans, cogiter autant qu'on veut et qu'on peut, la dure loi de la réalisation ... en vrai, se rappelle à nos bons souvenirs Rolling Eyes .

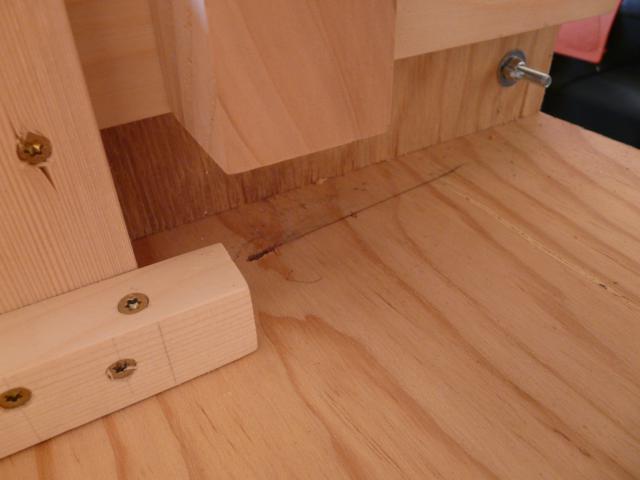

J'ai un endroit où le mécanisme d'aiguillage ne passe pas: pas assez de hauteur Embarassed

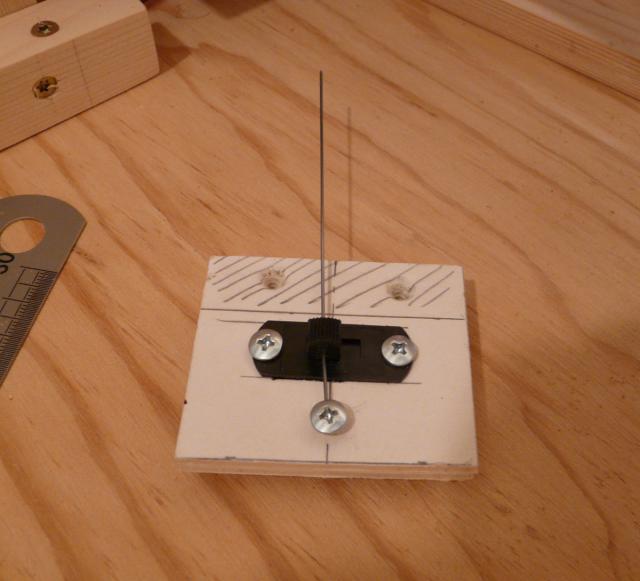

J'ai donc fait quelques essai de modifications. En rapprochant le point d'articulation de l'inverseur et surtout en mettant de la corde à piano plus fine, car le débattement est plus grand, ça passe Wink même si la commande est un poil moins souple que les autres. Ouf, j'ai eu chaud Embarassed

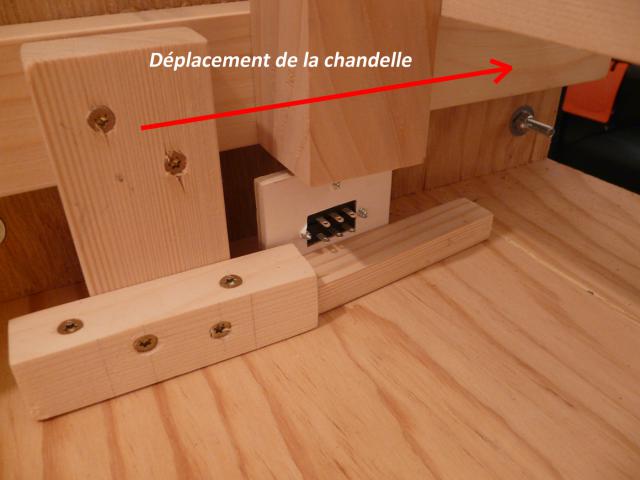

Le seule modification que j'ai à faire sur la structure est de déplacer un riser. Merci la technique du L Girder


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Sam 6 Fév - 22:23 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Ah, murphy est arrivé, toujours là quand il ne faut pas...
Le principal étant que tu sois retombé sur tes pattes Okay
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Sam 6 Fév - 22:34 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Murphy

Smile
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Dim 7 Fév - 08:14 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Ah le L guider Embarassed certains n'ont rien compris avec les caissons enfin c'est pas grave
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 7 Fév - 11:06 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Pour nous non Razz mais pour eux si Crying or Very sad Cool
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Jeu 11 Fév - 20:46 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Préparation des aiguillages avant la phase de pose afin de les rendre DCC friendly.

Pour commencer petite amélioration au niveau de la liaison lame mobile et patte de lièvre.
Je vais faire une réalimentation entre ces deux éléments.
Petit tuto

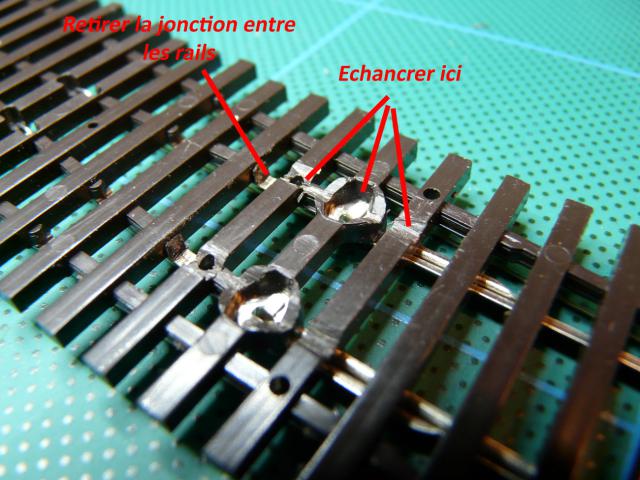

1/ Un petit peu de charcutage sur l'envers de l'aiguillage.

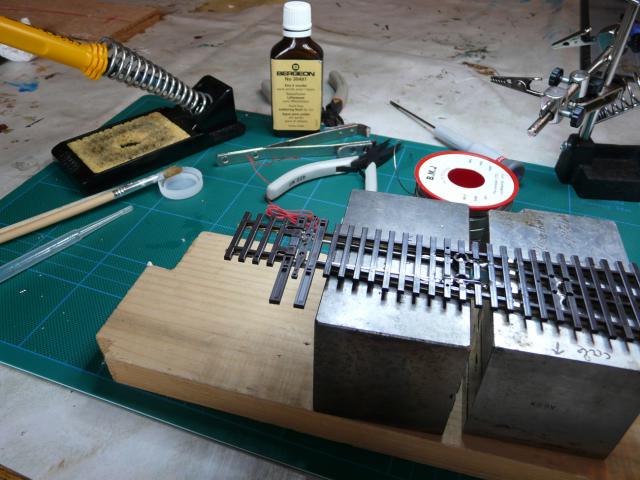

2/ Une petite vue du chantier (à noter qu'un coté de l'aiguillage est déjà fait Embarassed ).

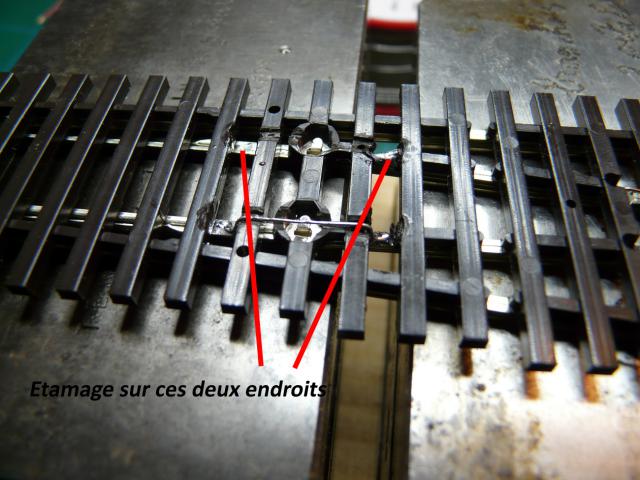

3/ Préparation de l'aiguillage en étamant les endroits qui recevront de la soudure.

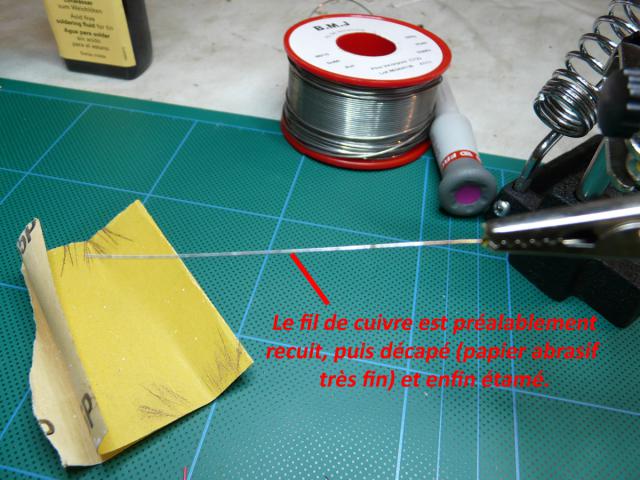

4/ Préparation des fils de jonction. Je prends du fil de cuivre de 0,4mm de diamètre (fil de gaine téléphonique) que je dénude, je recuis, je décape en le frottant avec du papier abrasif très fin puis que j'étame. Le fait de recuire le fil, c'est à dire le chauffer au rouge orangé sur la gazinière puis le laisser refroidir (avec ce diamètre là ça va très vite) permet d'avoir un fil bien plus souple.

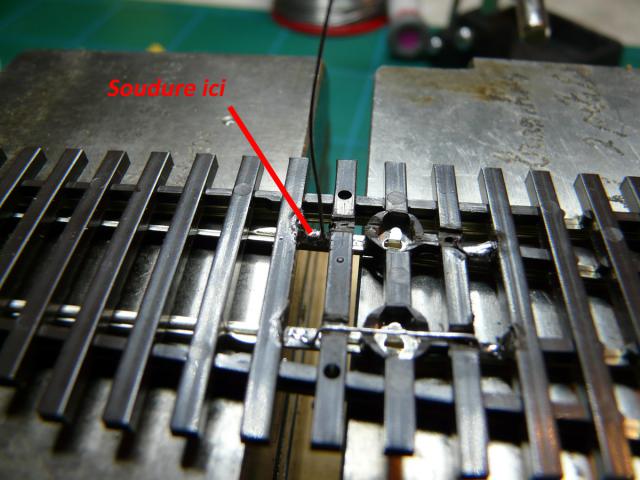

5/ Le fil est plié à 90° sur environ 2mm puis soudé sur la lame mobile.

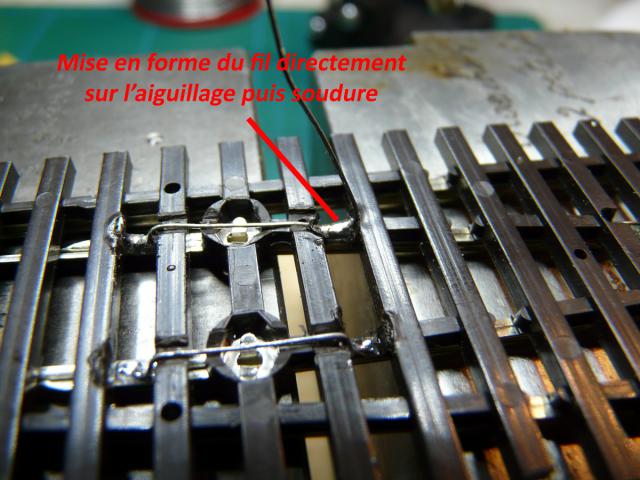

6/ Ensuite il est mis en forme directement sur l'aiguillage puis soudé sur la patte de lièvre. Attention la soudure doit être rapide sous peine de déformer le travelage. Ensuite l'excédent de fil est coupé.

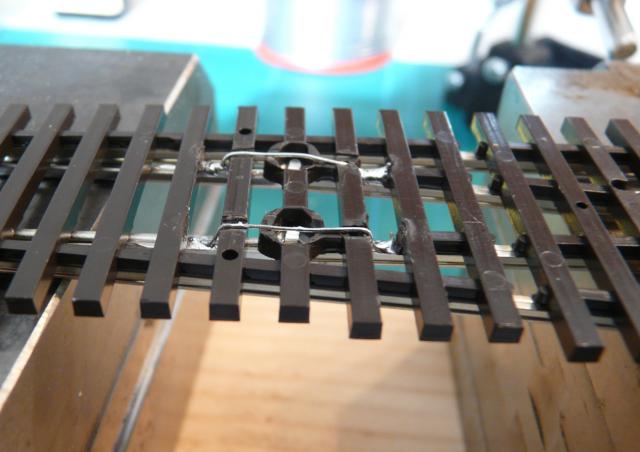

7/ Et voilà le travail Smile

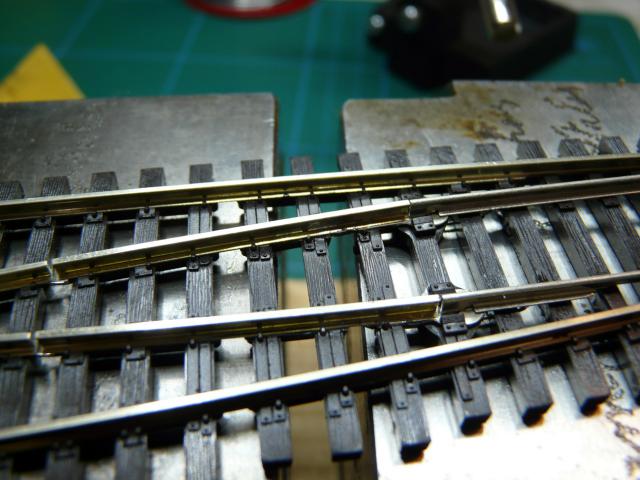

8/ une fois l'aiguillage mis à l'endroit la modification est invisible



Voilà il ne m'en reste plus que 14 à faire Neutral Wink
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 15 Fév - 11:12 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Un peu ch... comme boulot mais bien réalisé. Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Lun 15 Fév - 19:12 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

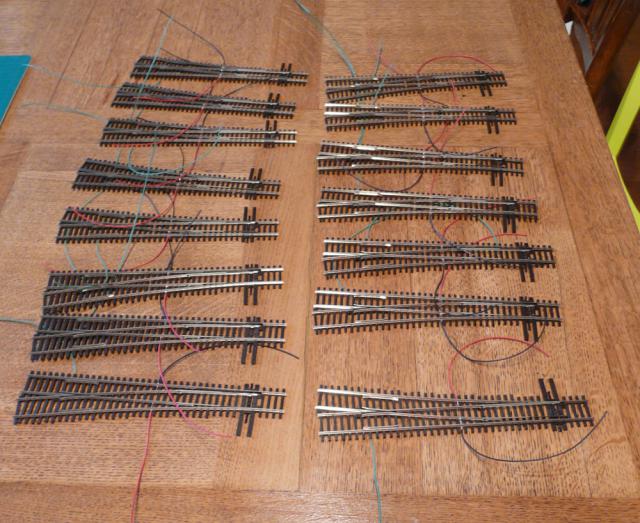

Voila, j'ai fini

Pas mon réseau bien sûr mais le câblage de mes aiguillages Mr. Green Mr. Green

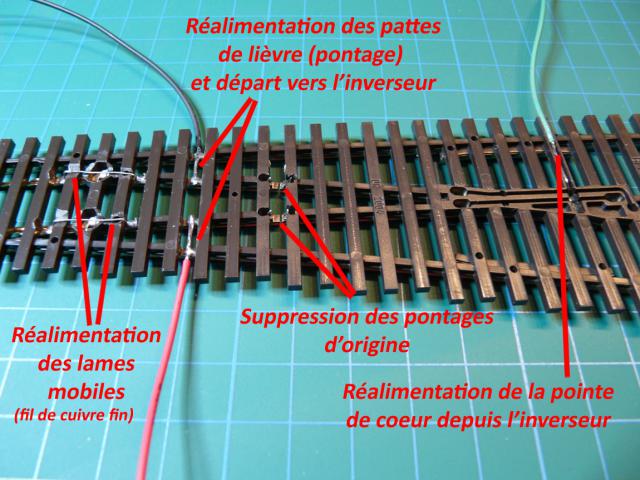

Voilà ce que ça donne à l'envers, et petit résumé des opérations Wink


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Mar 16 Fév - 13:31 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Et hop dehors les problèmes.
Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 16 Fév - 16:18 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Tout à fait Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Mar 16 Fév - 19:46 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Maintenant il faut passer à l'opération pause de la voie Razz
Là il ne faut pas que je me loupe car toute l'utilisation future du réseau en dépend Rolling Eyes

A ce propos l'édito de Joe Fugate dans le dernier Model Railroad Hobbyist http://model-railroad-hobbyist.com/ est intéressant sur le temps que l'on passe sur les différentes phases de construction d'un réseau.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Mar 16 Fév - 20:50 (2016)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Pas vraiment faux,je me pose quand même la question de savoir si c'est lui qui a fait son réseau ou s'il s'est fait aider par des copains, ce que je ne critique pas, tout depend jusqu'ou a été l'aide... il est vrai que 150/200 mètres de voie a poser c'est un peu fastidieux, une foret a planter aussi, ce que tu viens de faire dito, dans ce cas il ne faut plus faire de modélisme quelqu'il soit, il pourrait s'appliquer un peu plus, il devient comme Patterson, de loin c'est pas mal mais si tu regarde de près c'est très moyen voir pire, alors...
Si tu vas a la dernière page,il commence par dire qu'il aime bien faire des sessions avec beaucoup de switching, 200/300 wagons, mais il y a de la casse, les air hose, les attelages, on est en droit de se demander s'il fait du switch ou du stock car, pardon wagon...il en vient a dire que des wagons bas de gamme c'est suffisant...a un mètre il ne fait pas la difference, idem pour le "weathering" va falloir qu'il change ses lunettes...
Par ailleurs, je pense que tu vas apporter autant de soin a la pose de la voie, que pour les aiguilles, donc pas de soucis, juste bonne continuation Okay Okay
