MessagePosté le: Ven 11 Sep - 18:06 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Joli travail de menuisier, Olazur
Je ne pense pas non plus que ça va bouger, sauf inondation. (j'ai déjà vu du pin se tordre jusqu'à exploser les vis)
Okay
Revenir en haut
Publicité






MessagePosté le: Ven 11 Sep - 18:06 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Sam 12 Sep - 19:11 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Je pense que tu parles de contreplaqué de peuplier comme ceci



Celui que j'utilise est en pin maritime comme ça


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Sam 12 Sep - 19:17 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

non la tranche n'est pas la même ce ne sont pas des couches sauf le dessus qui est en peuplier
à l'intérieur on dirait des tasseaux de plus il est très léger et a la fois raide
je n'en trouve pas ici juste à l'étranger Idea chez OBI
je pense a en ramener un morceau pour vous faire voir Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 13 Sep - 19:17 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Ce week-end encore un peu de menuiserie. J'ai réalisé des pieds démontables, modules et transport obligent.
J'ai repris le principe des pieds vus dans "how to build model railroad benchwork" de Linn H. Westcott et je l'ai adapté afin de les rendre tout à la fois léger, facilement démontable tout en gardant une bonne rigidité.

La suite en photos

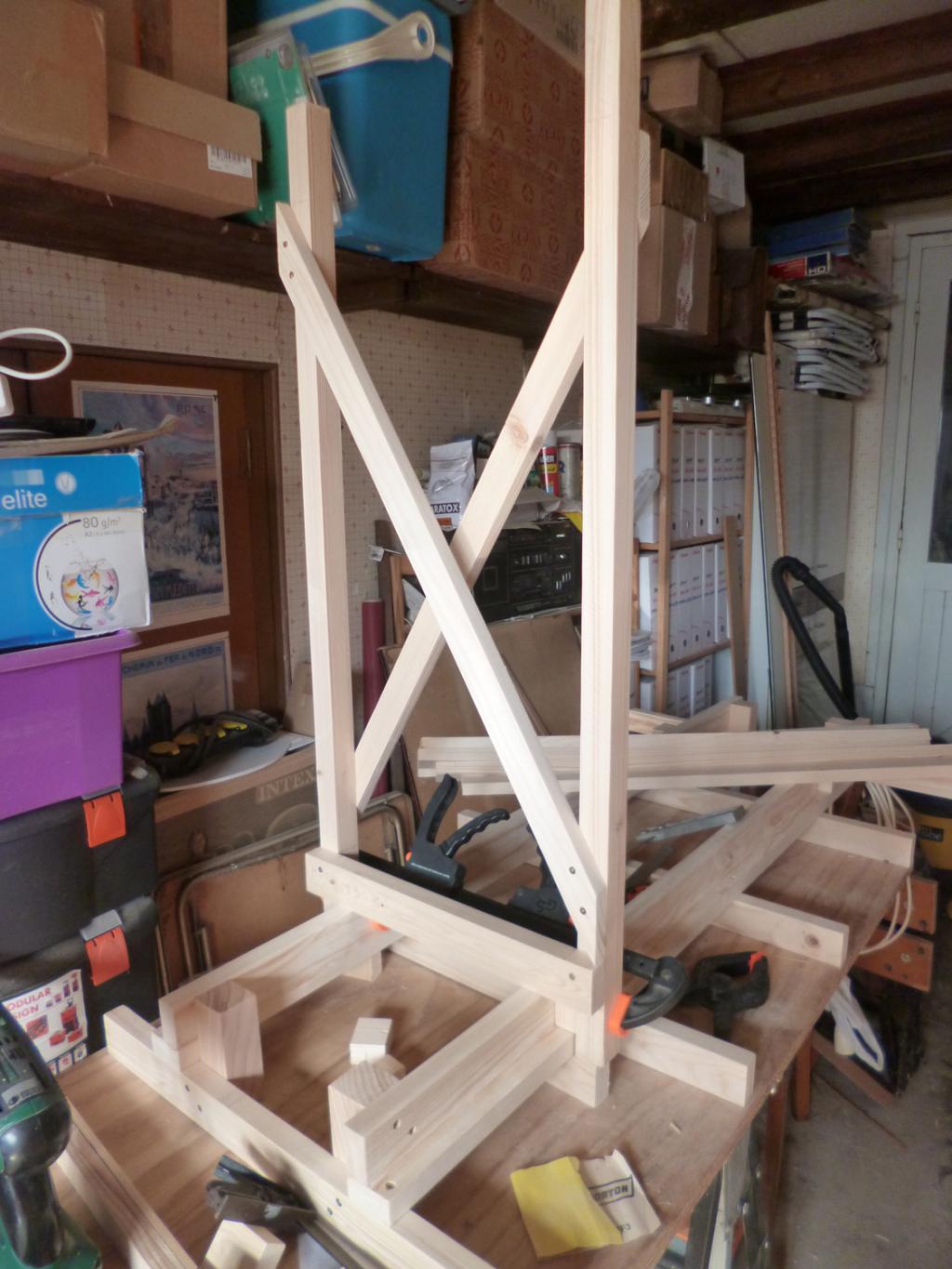

Mise en place des tasseaux

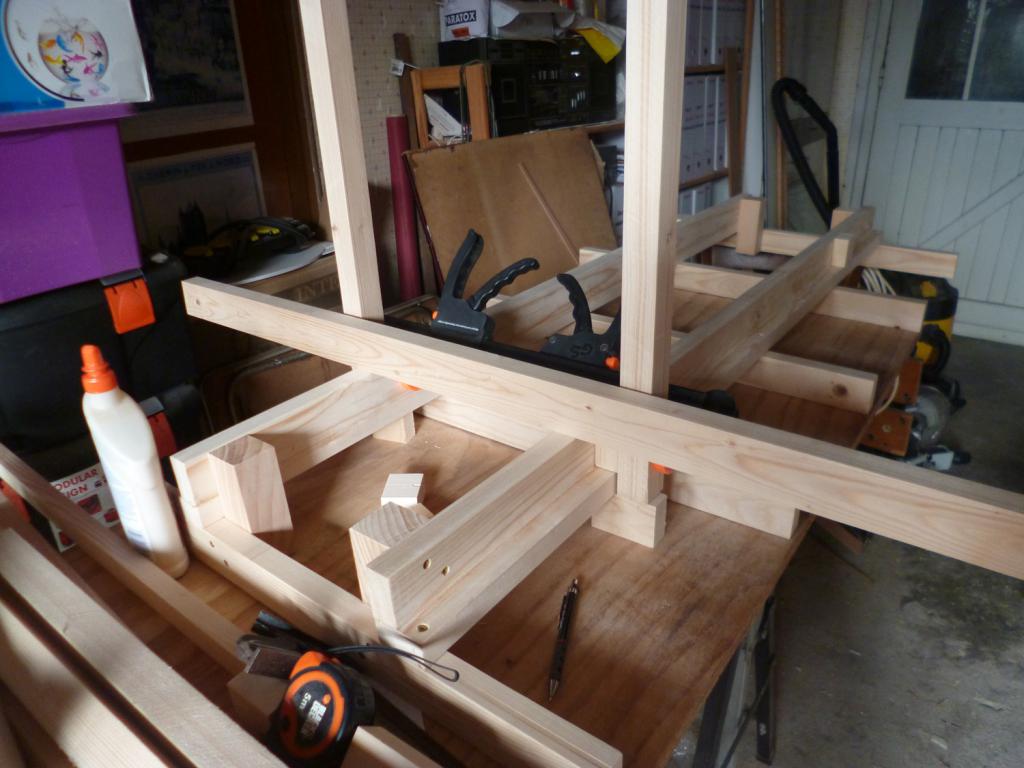

Quelques découpes et vissages plus loin

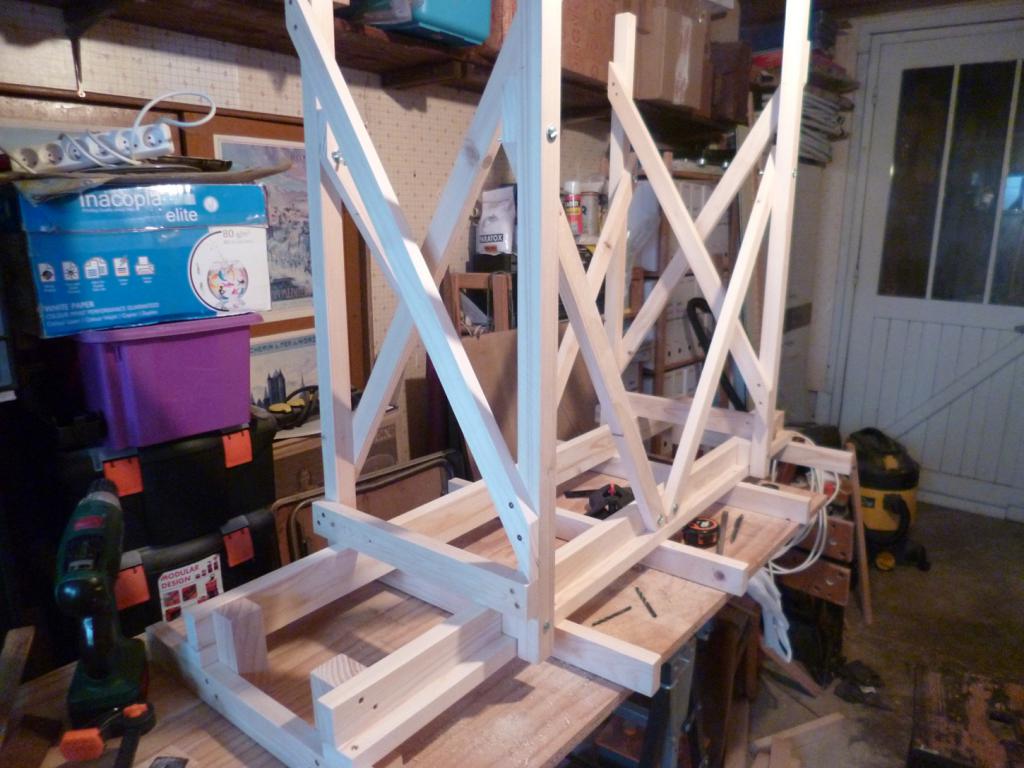

Et voilà le travail... reste l'autre coté à faire



Et un module de prêt

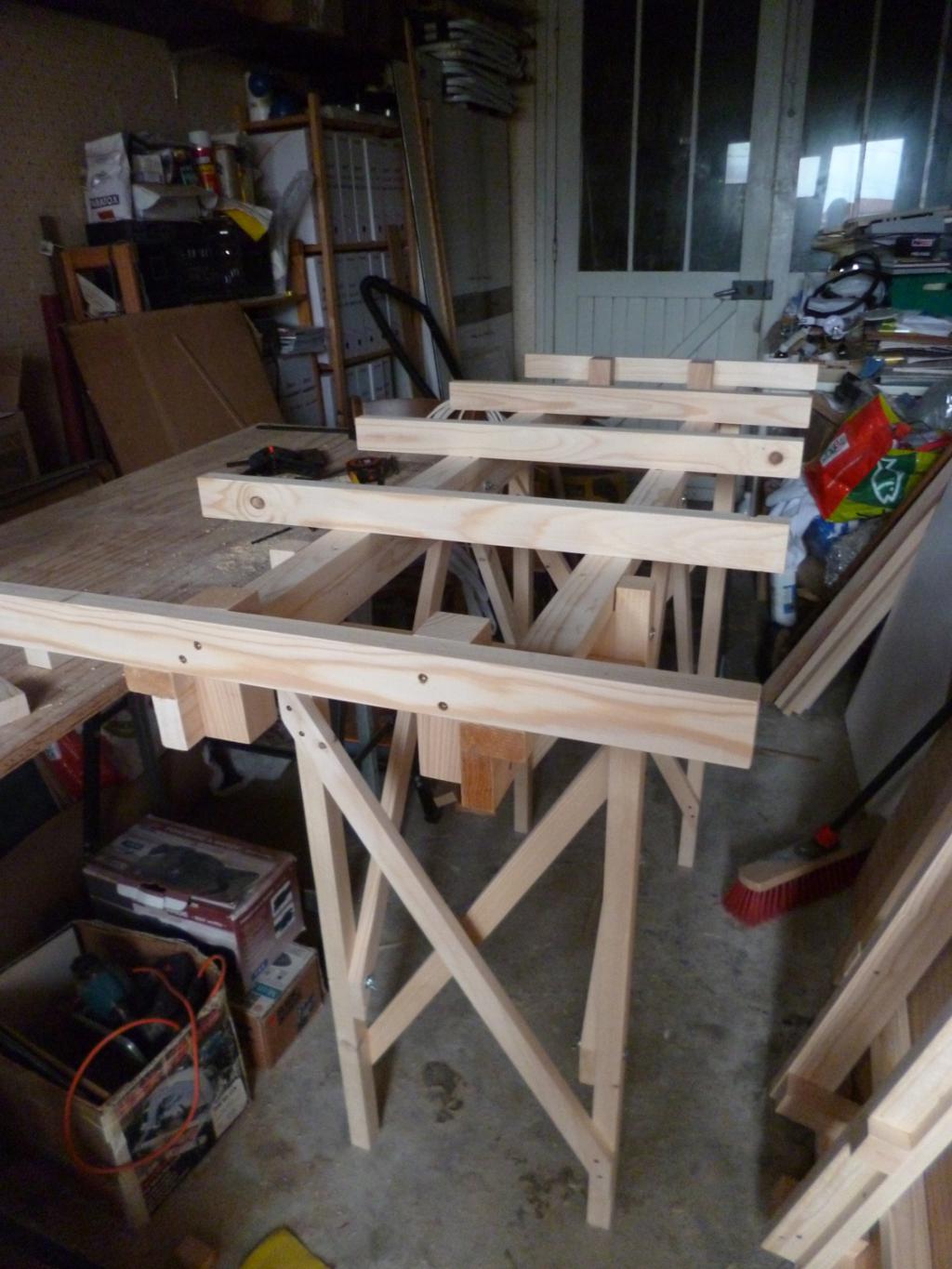

C'est mieux à l'endroit Mr. Green


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 13 Sep - 19:36 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Prenons les problèmes questions les unes après les autres.

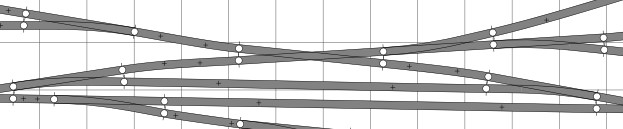

J'aurai besoin de vos avis au sujet du câblage de mon croisement Peco Electrofrog.



Mon réseau sera en DCC mais je voudrait aussi pouvoir le commuter en analogique (j'ai encore quelques machines en analogique). Jusque là rien de bien compliqué, juste un inverseur, pour passer d'un système à l'autre; je l'ai déjà fait. Mais là où je me pose une question c'est au niveau du croisement.
Dans un premier temps j'avais prévu de faire commander les changements de polarité avec un inverseur Digitrax AR-1, sauf que si je commute en analogique l'AR-1 ne va pas aimer Rolling Eyes Embarassed .
Reste la solution de remplacer l'inverseur Digitrax par un simple inverseur manuel (comme dans la doc PECO), bien sûr il ne faut pas oublier de mettre les bonnes polarités, mais le TCO sera là pour donner les indications. Dans ce cas je reste en tout manuel avec une tirette de plus agissant sur un micro switch comme pour les aiguilles

Je pense à une autre solution: mettre les deux systèmes et un interrupteur basculant de l'inverseur manuel lorsque je suis en analogique, au Digitrax lorsque je suis en DCC). Mais est-ce que ça vaut le coup ????
Qu'en pensez vous?
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 14 Sep - 08:19 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Je n'ai pas d'inverseur (type AR1 ou autres) pour mes croisements Question Question Question 6 sur mon réseau!
des blocs DCC que pour les boucles de retournement Rolling Eyes
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 14 Sep - 10:37 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Pour les auto reverser j'ai pris chez Tony's train des PSC-AR (DCCspecialties.) le lien http://tonystrains.com/product/dcc-psx-ar-auto-reverser-circuit-breaker/ Okay
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Vincent
Member
Member

Hors ligne

Inscrit le: 15 Avr 2009
Messages: 907
Localisation: Nancy
Masculin

MessagePosté le: Lun 14 Sep - 11:51 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Je suis une truffe top niveau en électronique , donc je passe.

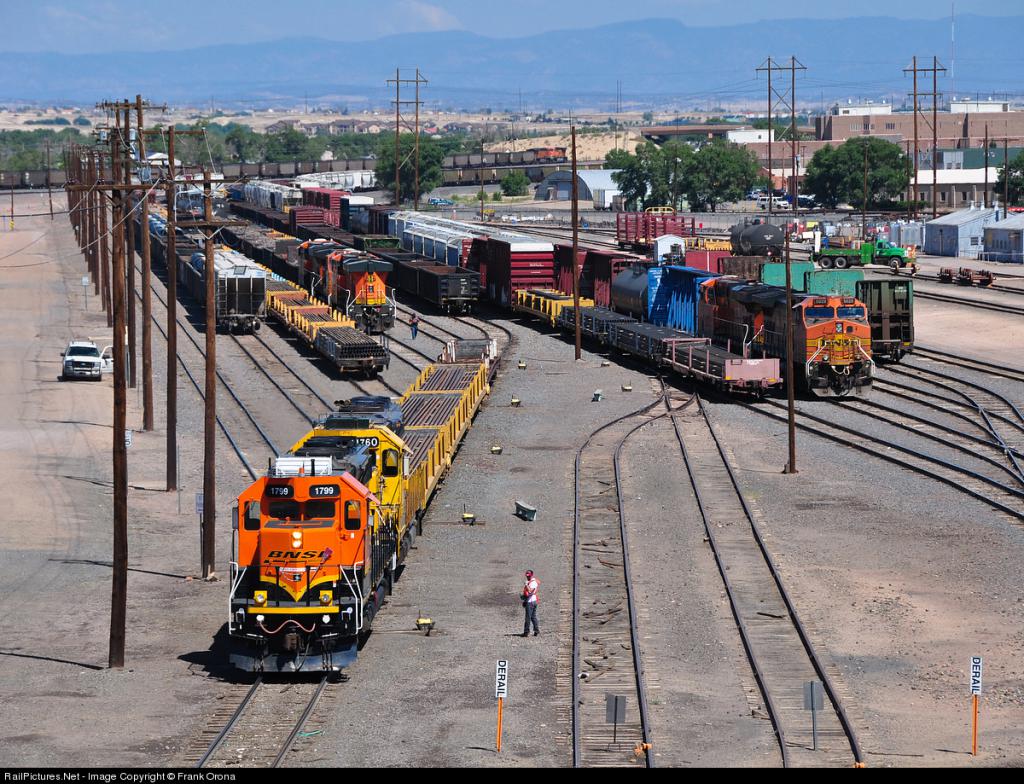

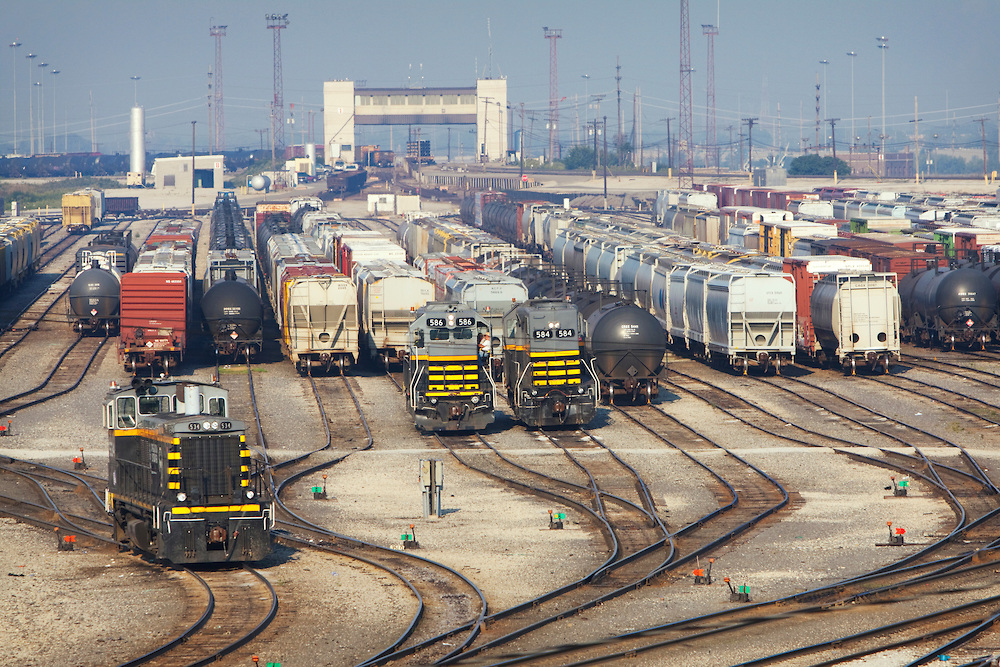

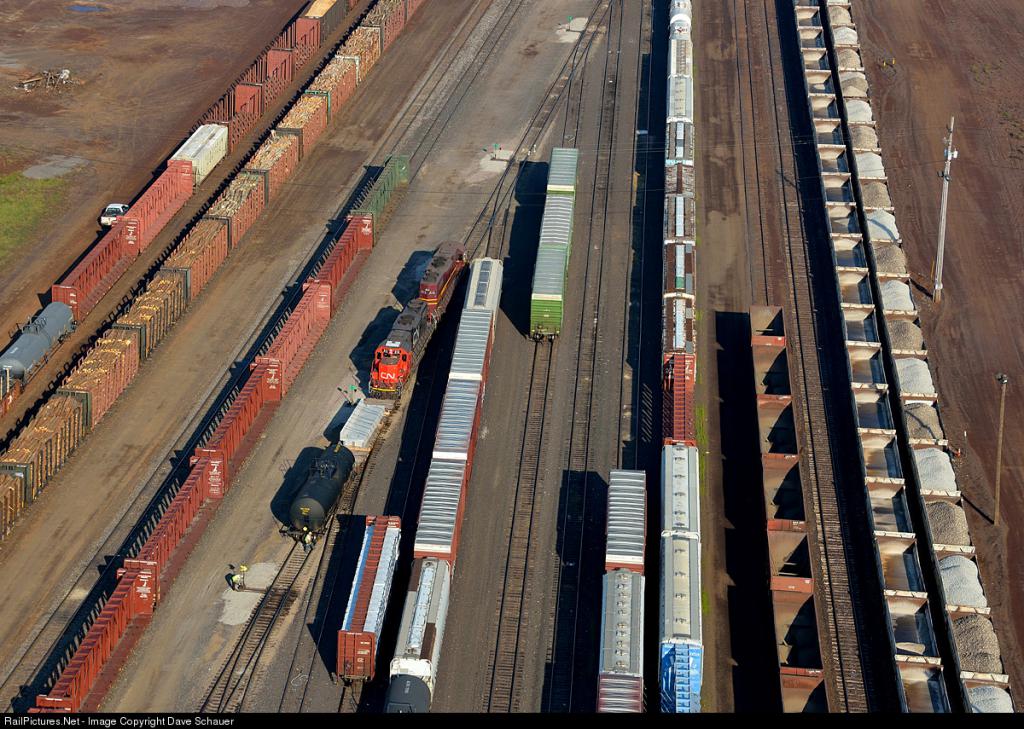

Par contre, une idée pour la décoration des voies.







_________________
All that shines turns to rust, All that stands in time turns to dust...
Revenir en haut
Visiter le site web du posteur
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Lun 14 Sep - 21:40 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Gérard R. a écrit:
Pour les auto reverser j'ai pris chez Tony's train des PSC-AR (DCCspecialties.) le lien http://tonystrains.com/product/dcc-psx-ar-auto-reverser-circuit-breaker/ Okay


C'est bien d'auto reverser dont je voulais parler, l'AR-1 de chez Digitrax est un auto reverser
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mer 16 Sep - 09:00 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Si tu n'a pas de boucle ou de triangle, tu n'as pas besoin de ce type de bloc puisque le cablage ne s'inverse jamais, Wink

Et je n'aime pas l'AR-1 car son relais est bruyant, j'avais fait ma première boucle avec, que j'ai remplacé par le PSC. Okay
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 16 Sep - 09:55 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

[center]


Pour les voies cela dépend de mon humeur lol
Généralement je peins ma voie à l'avance, un rail brown de ma propre facture mélange de 186 29 et autres, (celle ci est déjà collé electrifiée sauf dio Idea)
Le ballast pour avoir trainé et usé mes tennis sur les voies US surtout ce que l'on appellera des voies secondaires, (branch lines) ou des yard siding et autres,
je soupoudre du sable via un tamis mon sable n'est pas clair (je veux dire pas du sable de plage tout dépend la plage vous me direz ! surtout si on va a Santorin hum hum !!!)
Légèrement crème avec des grains varies niveau teinte voir brun et quelque uns gris (il provient de l'Allier )

A cela je rajoute du woodland gris clair voir buff version fine en pincée ou muni d'une petite cuillère en tapotant légèrement je finalise au pinceau
puis je mouille liquide vaisselle via pulvérisateur, les meilleurs ce sont ceux pour le parfum ou les modèles vintage Pier Import (je ferais une photo)
et la seringue vintage également cad en verre avec le mécanisme en métal (seringue de veto) je n'aime pas les plastoc car niveau fiabilité c'est nul par rapport à la précédente !!!
dans ma seringue de la colle blanche diluée avec aussi du liquide vaisselle
après 24H et en fonction de mes envie je peux passer des voiles d'aéro gris brun etc faire un peu de dry brushing ou mettre de la terre a décors comme sur le crossing plus haut
et enfin quelques herbes Mininatur du gras sur les mécanismes switch ou autres oily black polly scale
et enfin je nettoie le dessus de mes rails
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Mer 16 Sep - 21:34 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Merci pour tous ces conseils.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Mer 16 Sep - 21:42 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Gérard R. a écrit:

Si tu n'a pas de boucle ou de triangle, tu n'as pas besoin de ce type de bloc puisque le cablage ne s'inverse jamais, Wink

Et je n'aime pas l'AR-1 car son relais est bruyant, j'avais fait ma première boucle avec, que j'ai remplacé par le PSC. Okay

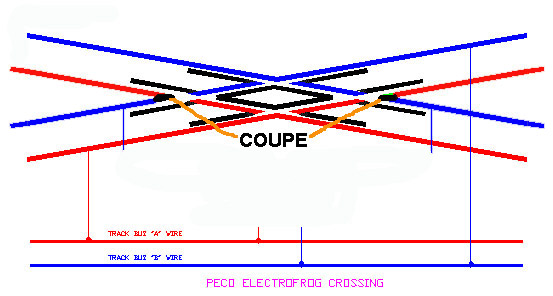

Et si; Confused un croisement Peco Electrofrog a des pointes de coeur qu'il faut alimenter en fonction de la voie utilisée.


image : http://www.wiringfordcc.com/

Mais je pense que j'ai résolu le problème. Ce réseau sera uniquement DCC, cela simplifiera les choses. Pour mes locos en analogique, je les mettrais en digital.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Jeu 17 Sep - 08:43 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Juste deux coupe en plus que j'ai isolé avec du plasticard?
Si cela peut-être utile et évite le coût des circuits reverser Wink
Et tout passer DCC c'est le mieux je l'ai fait pour 63 locos dont les 3/4 n'était pas équiper. Okay


_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 17 Sep - 10:56 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

L'analogique faut définitivement tourner la page Exclamation
déjà on y gagne sur pas mal de point souplesse possibilité de commander plusieurs bécanes etc...
et je parle pas du son moi je ne peux plus m'en passer aussi bien sur des bécanes que des installations fixes comme des industries
même les bateaux, je suis entrain de monter deux cargos et je mets du son dedans car il existe des sound module pour les bateaux chez les anglais
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
