MessagePosté le: Dim 6 Sep - 08:48 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Le plan de mon projet http://teamtrack.soforums.com/t1341-R-seau-de-switching-en-HO.htm étant défini (je remercie les contributeurs pour leurs précieux conseils) je continue avec ce fil pour vous présenter sa construction

Pour rappel, ce réseau de switching, en forme de L, est composé de deux modules d'environ 1,5m x 0,60m plus un retour d'environ 1,9m x 0,30m qui servira de coulisses (donc non décoré).
Le structure est sera en L Girder

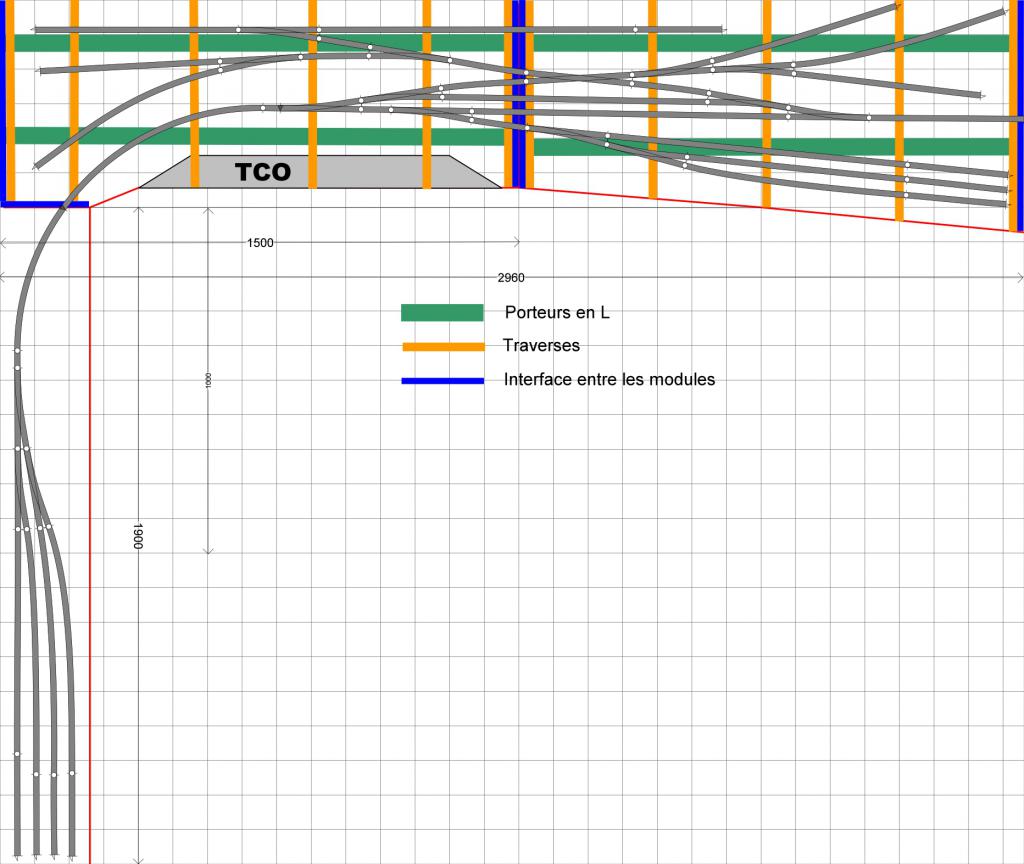

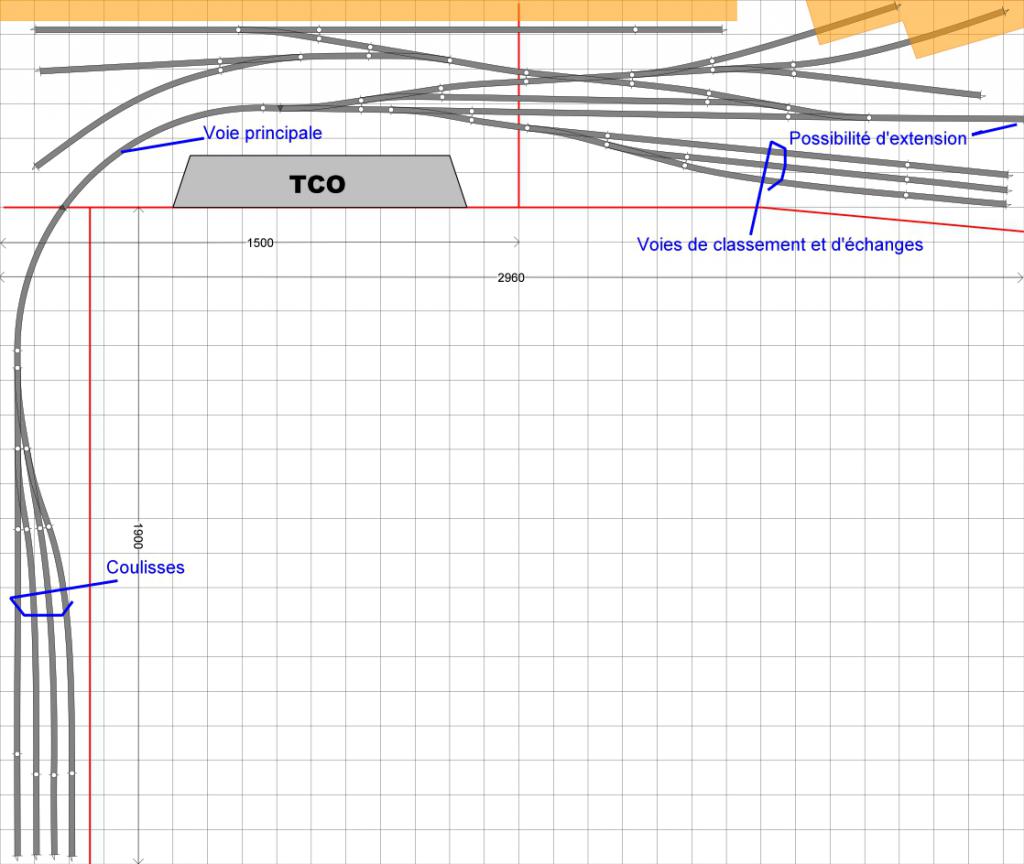

Je remets le plan ici


La voie sera de la Peco code 83

1ère étape: la menuiserie


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Publicité






MessagePosté le: Dim 6 Sep - 08:48 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 6 Sep - 15:42 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

C'est parti

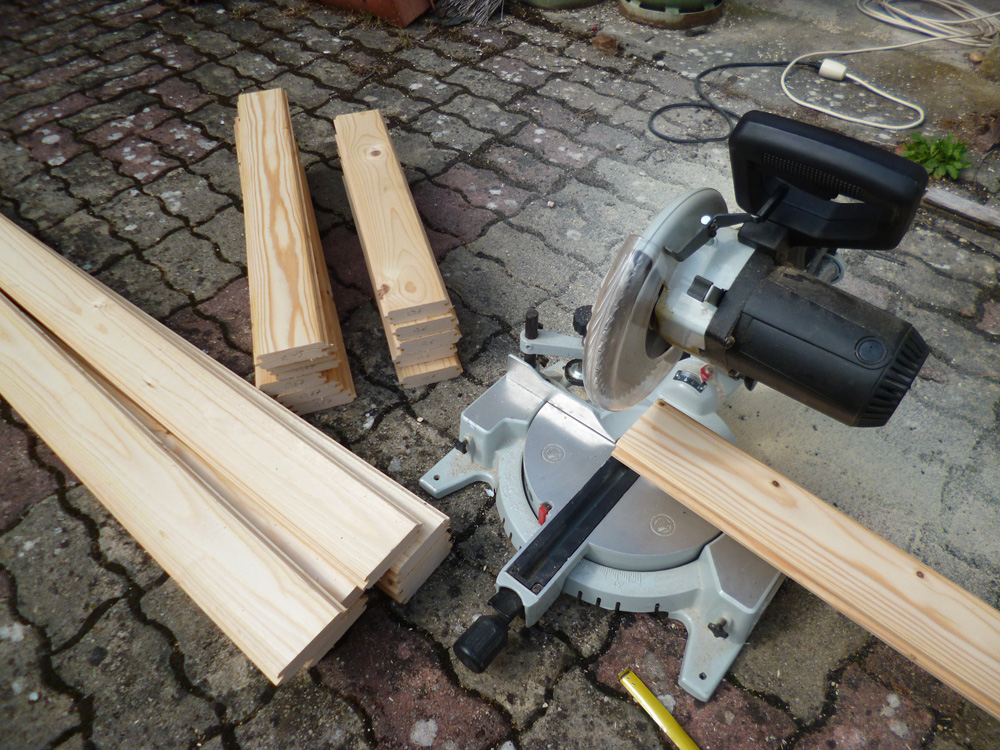

Au départ j'avais pensé tirer mes tasseaux dans de la planche de pin de 27mm que j'ai en stock depuis de nombreuses années, malheureusement ma dégauchisseuse d'amateur donne des signes de fatique Sad
Je me suis rabattu sur une autre solution qui ma fois m'a donné entière satisfaction. J'ai utilisé des lames à volets de 27mm d'épaisseur en sapin.
que j'avais aussi en stock.
L'intérêt c'est qu'elles sont déjà rabotées et bien droites; enfin pour des lames à volets achetées chez un marchand de matériaux, celles que l'on trouve en GSB sont souvent plus douteuses.



Une fois les languettes et rainures enlevées à la scie circulaire on se retrouve avec de planches d'environ 75mm x 27mm (enfin un peu plus de 26 car les miennes ont séché pendant plusieurs années)

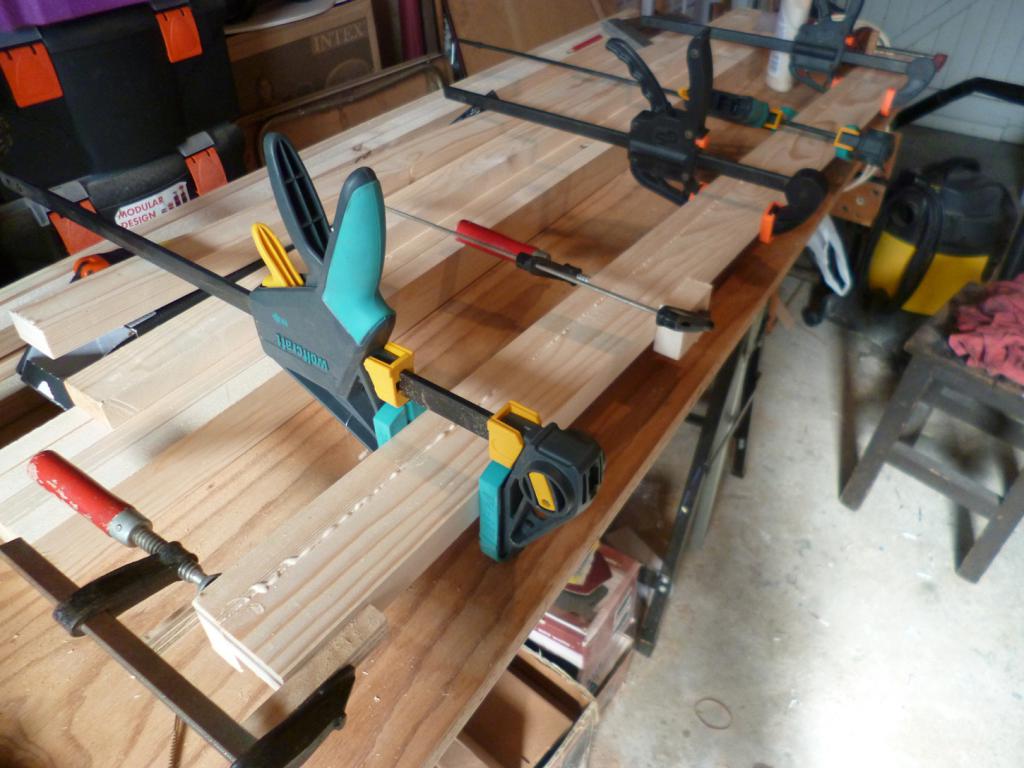

J'ai passé ces planches à la raboteuse pour avoir une épaisseur constante et les ramener à 25mm (j'aurais pu laisser plus) et je les ai coupées dans le sens de la longueur pour avoir des planches de 50mm x 25mm et des tasseaux de 25mm x 25mm

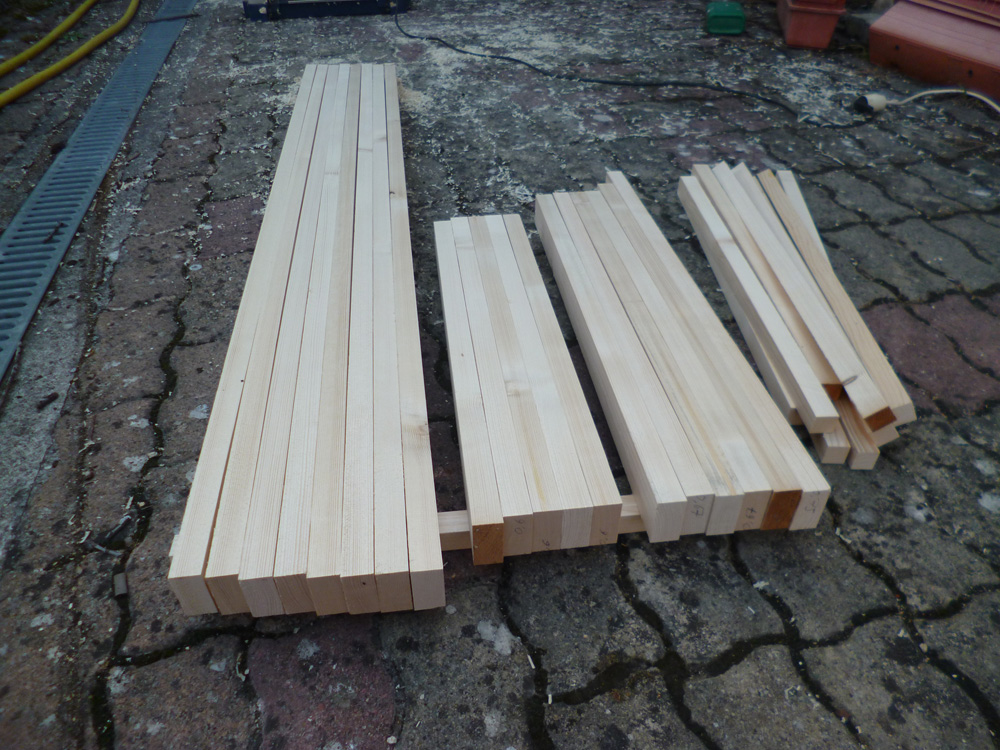

Voilà le résultat



Mes L Girder seront fait de deux lattes de 50mm x 25mm, c'est bien suffisant vu que mes modules ne dépassent pas 1,5m de long, les traverses (joists) auront une section de 50mm x 25mm et les tasseaux (cleats) supportant le sudroadbed feront 25mm x 25mm.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 6 Sep - 15:54 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Passons à la réalisation de L Girder

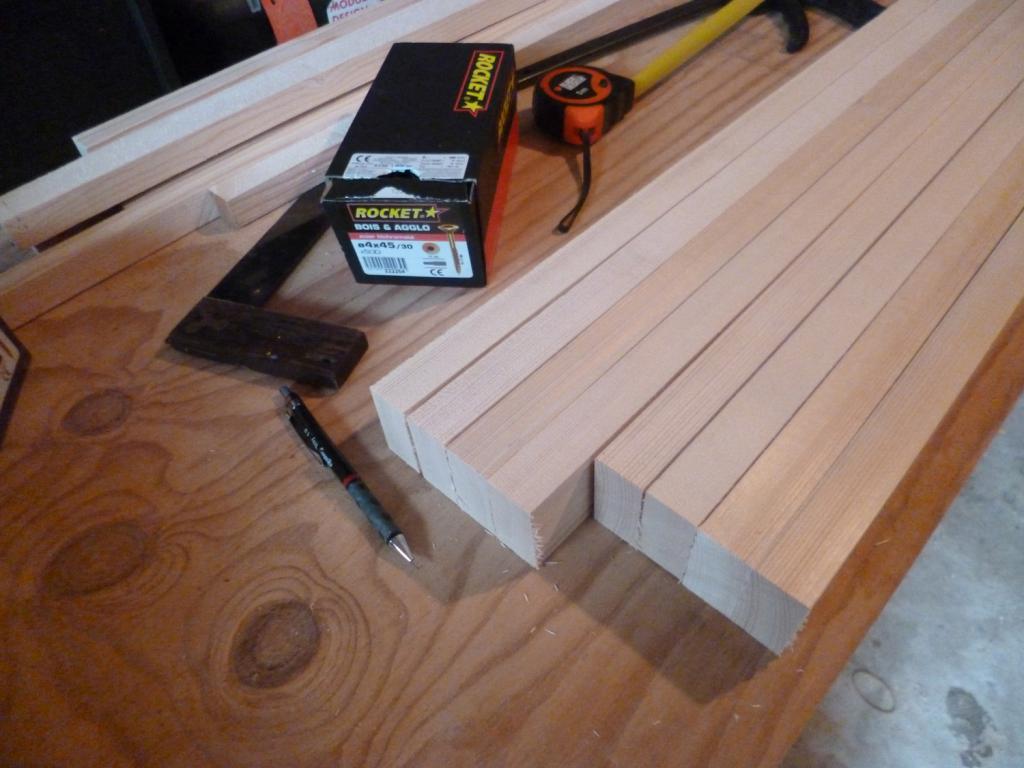

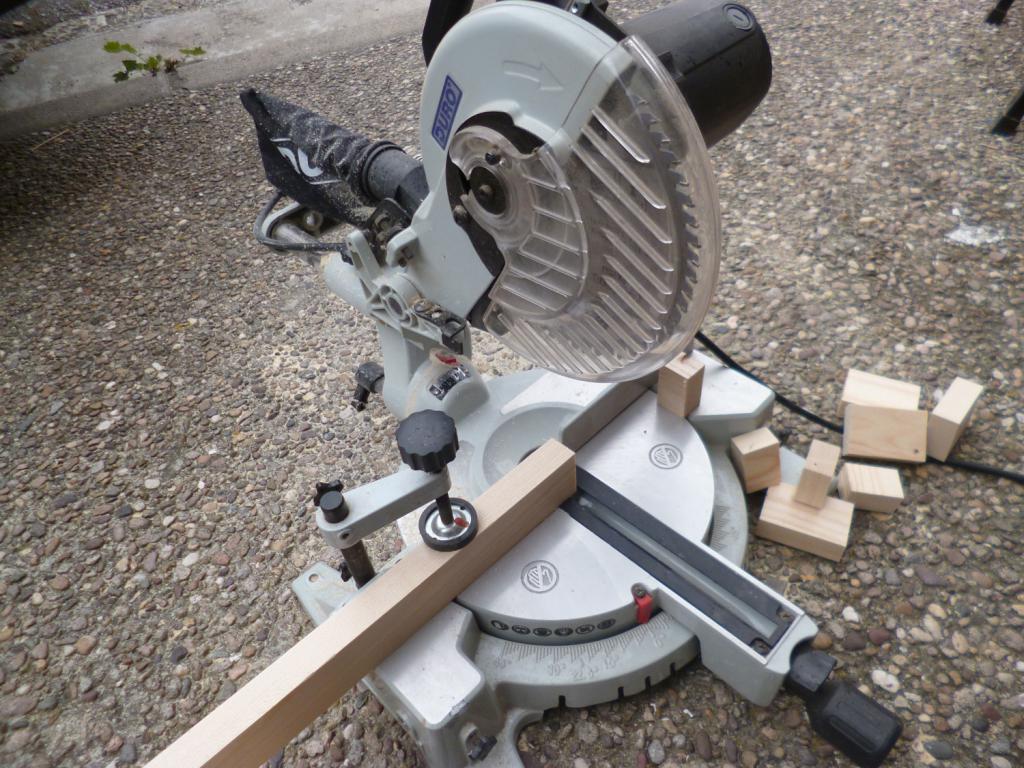

D'abord recouper tasseaux à la bonne longueur, mais j'aurais pu le faire une fois les L Girder terminés.



C'est mieux comme ça Wink

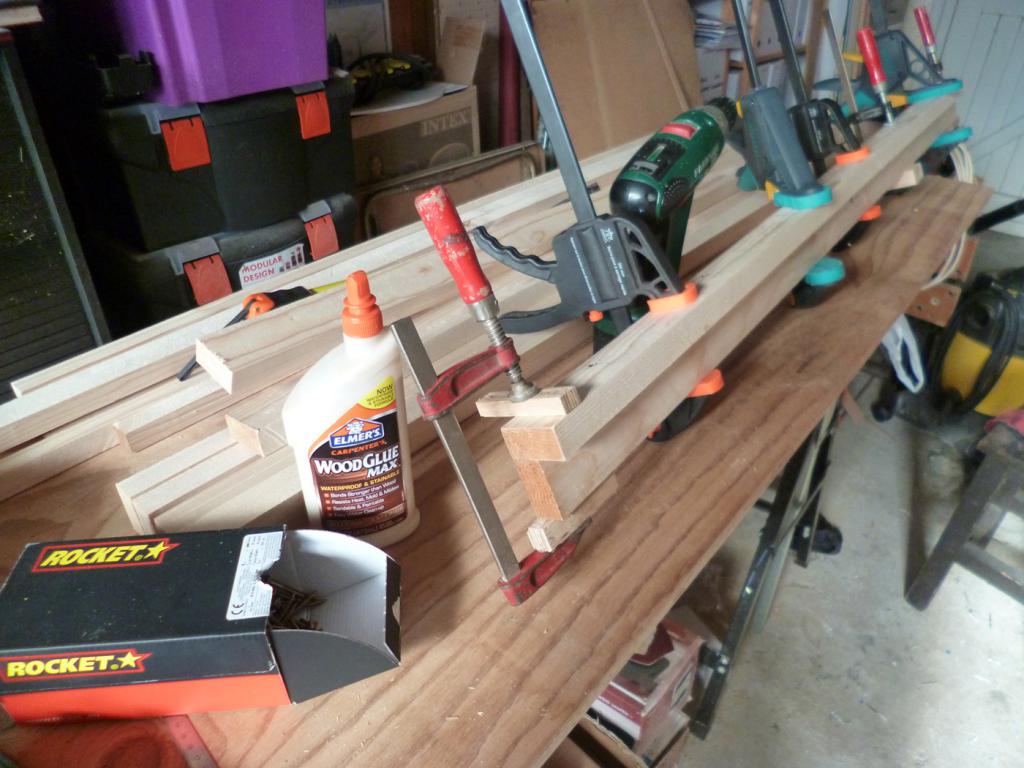

Ensuite collage, ne pas en mettre de trop, ça nuirait à la solidité de l'assemblage

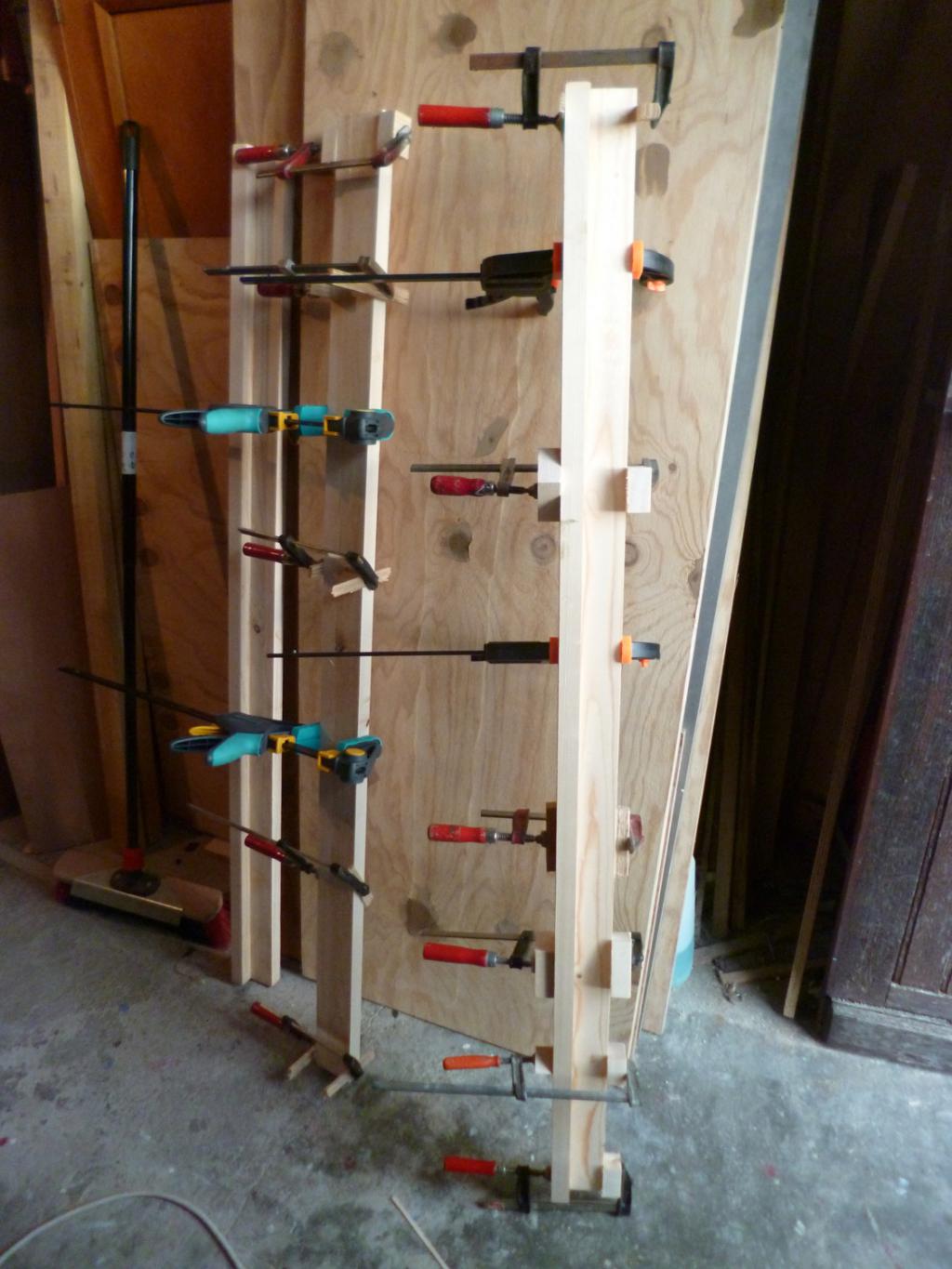

Ne pas lésiner sur les serre-joints Mr. Green

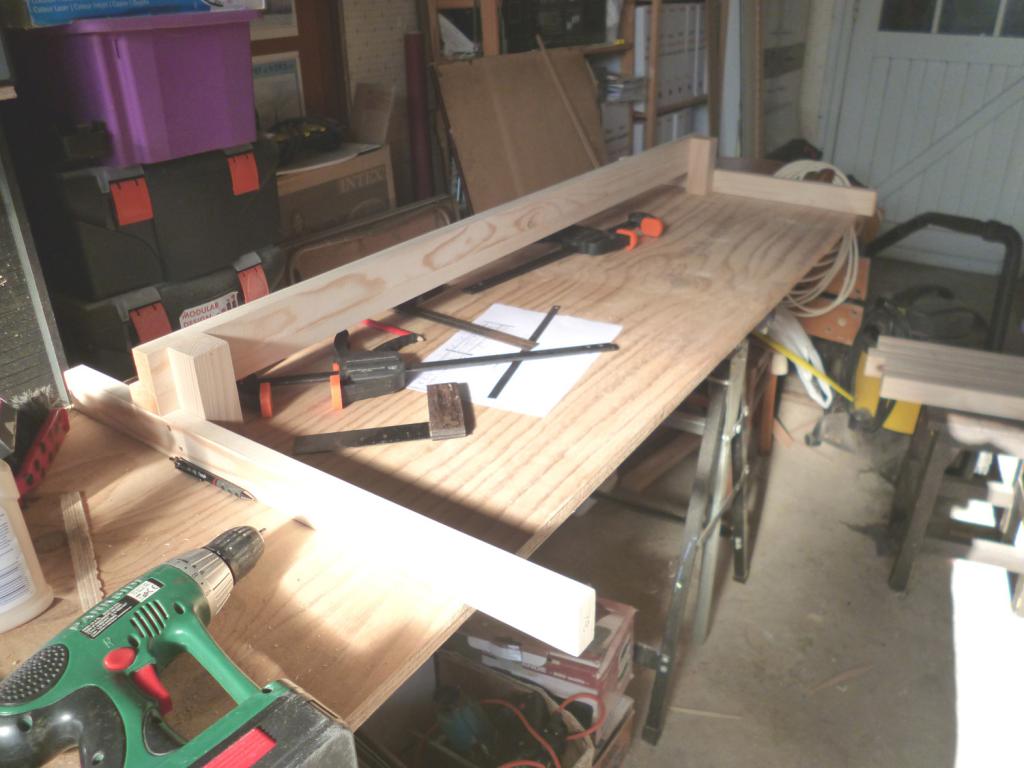

Puis vissage



Maintenant on attend que ça sèche avant de faire les suivants.



Et voilà le résultat Smile


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Dim 6 Sep - 16:36 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

belle menuiserie et costaud Okay
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 6 Sep - 18:19 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Et collée avec de la colle US Okay
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Dim 6 Sep - 19:05 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Y a pas , de la belle ouvrage
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Dim 6 Sep - 20:10 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

J'ai quelques urgences:

- Trouver un nom au réseau. Bon d'accord ce n'est peut-être pas si urgent que ça, mais toutes les propositions sont les bienvenues Mr. Green

- Choisir ce que je vais mettre sous mes voies. Le subroadbed sera en contreplaqué de 10mm, voire 12mm, il faut que je passe demain chez mon marchand de matériaux voir ce qu'il a en stock comme CP de bonne qualité. Marre du CP chinois de GSB qui ondule et avec plein de trous à l'intérieur.

J'hésite pour le roadbed: liège, dalle "verte" en fibre genre "Dalosol" ou rien... ou quelque chose de mieux.

C'est un réseau de manœuvres, il n'y aura pas de train circulant à grande vitesse, donc moins de bruit de roulement.
A première vue je pencherai pour du liège Question Question Question

Si vous avez un avis sur la question et une expérience en la matière, je suis preneur.

Autre question: dans ces zones industrielles, les voies sont-elles toutes au même niveau ou la mainline est-elle surélevée, et les voies en général sont-elle au même niveau que le sol ou surélevées sur leur ballast?

Merci d'avance pour vos avis
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 7 Sep - 06:42 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Liège me semble bien sur le main mais tu sais les réseau de switch le ballast hum hum dalle verte à prohiber si c'est cela à quoi je pense (d'autres confirmeront car mauvaises surprises sur le MRS)
de toute façon avec la colle blanche qui va raidir le tout quant tu vas mettre du sable/woodland ballast etc, le bruit ne va pas trop redescendre (perso moi cela me gêne pas surtout avec le son des machines et autres)
Beaucoup de voies que j'ai vu là bas sont en terre gravier poussière avec un restant de ballast donc le roadbed on oubli (Cleveland chicago etc... got some pics)

Je pose dicrect les rails sur le cp et pour le ballast du sable fin et un peu de woodland light gray fin
voir mon post sur le dernier silos a grain Arrow dans grain elevators Arrow http://teamtrack.soforums.com/t70-GRAIN-ELEVATOR-FEED-MILL.htm?start=135
après avoir préalablement peint la voie Idea
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 7 Sep - 19:52 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Je confirme les dires de Christophe, surtout pas de vert en dessous.
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Mar 8 Sep - 17:52 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Ok merci je prends note
Pour le collage j'ai déjà testé le collage avec du mastic colle en cartouche (genre acrylique, il y en a même du transparent), ça marche bien aussi, tout en restant (relativement) souple.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mer 9 Sep - 08:10 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

J'ai eu le soucis du liège qui se décolle dans les courbes (collé a la néoprene) malgré 50cm de rayon pour du N Rolling Eyes
Et la voie collé a la colle blanche!
et j'ai arrêter dans mettre sur le reste du réseau et on n'entend pas la différence. Wink
C'est plus pour imiter le talus qu'autre chose Mr. Green
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Mer 9 Sep - 20:19 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

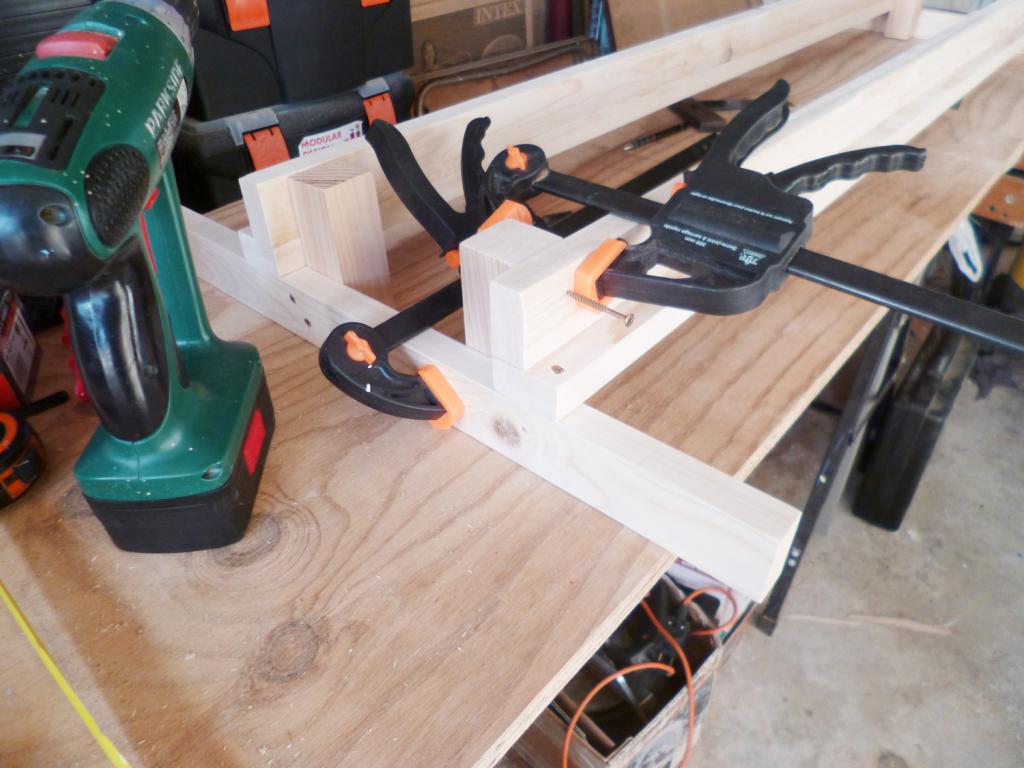

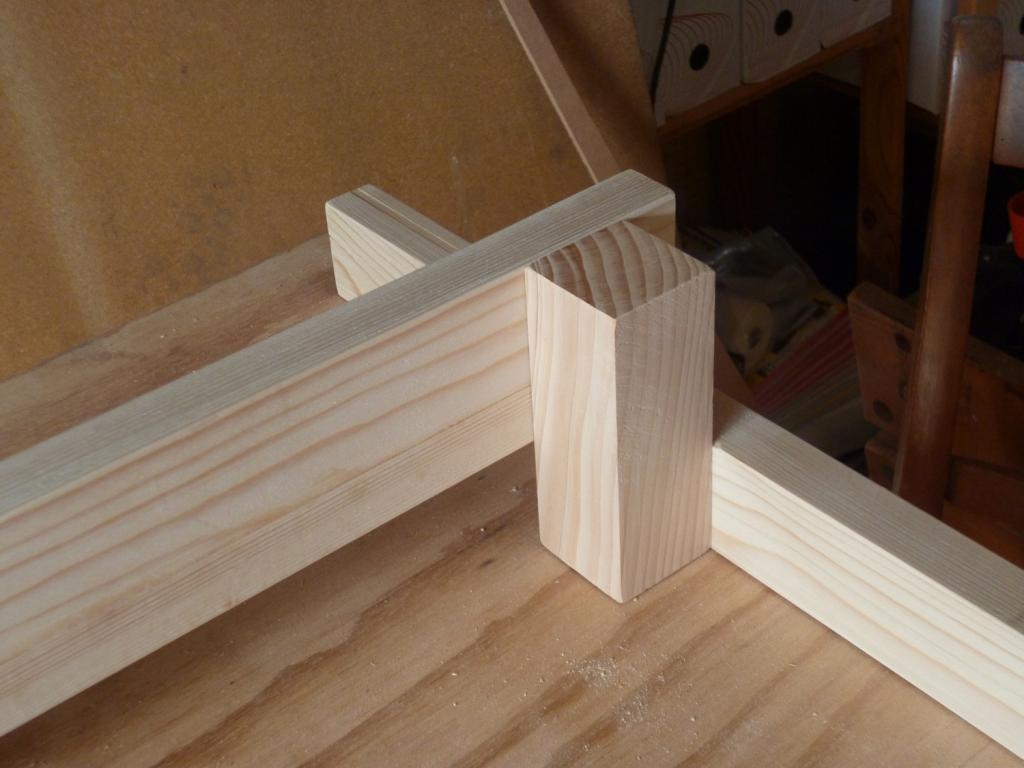

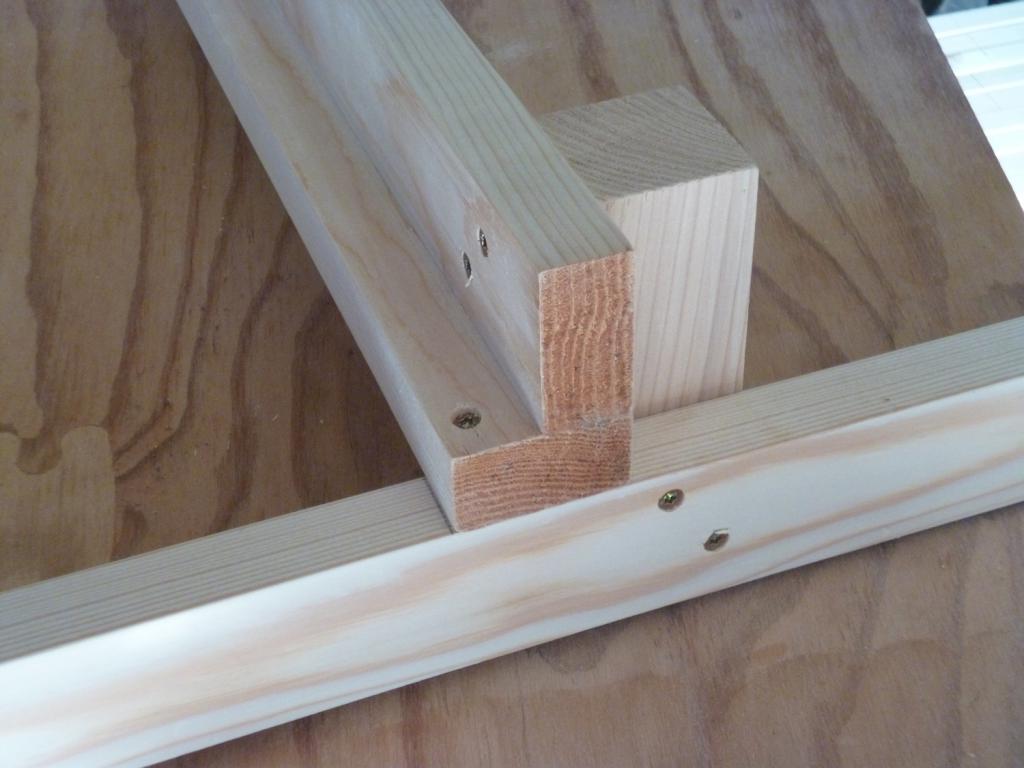

Aujourd'hui j'ai continuer dans ma menuiserie en montant les joists sur les L Girder.
Les L girder ont été au départ conçus pour des réseaux fixes parfois fixé au mur. Comme dans mon cas il s'agit de modules qui vont etre déplacées (c'est un peu leur but Laughing ) je me suis dit qui fallait renforcer leur équerrage. Aussi j'ai ajouté à chaque angle un morceau de bois (4,5mm x 4,5mm) parfaitement d'équerre afin de renforcer mes ensembles.
Là ça ne bougera plus Okay

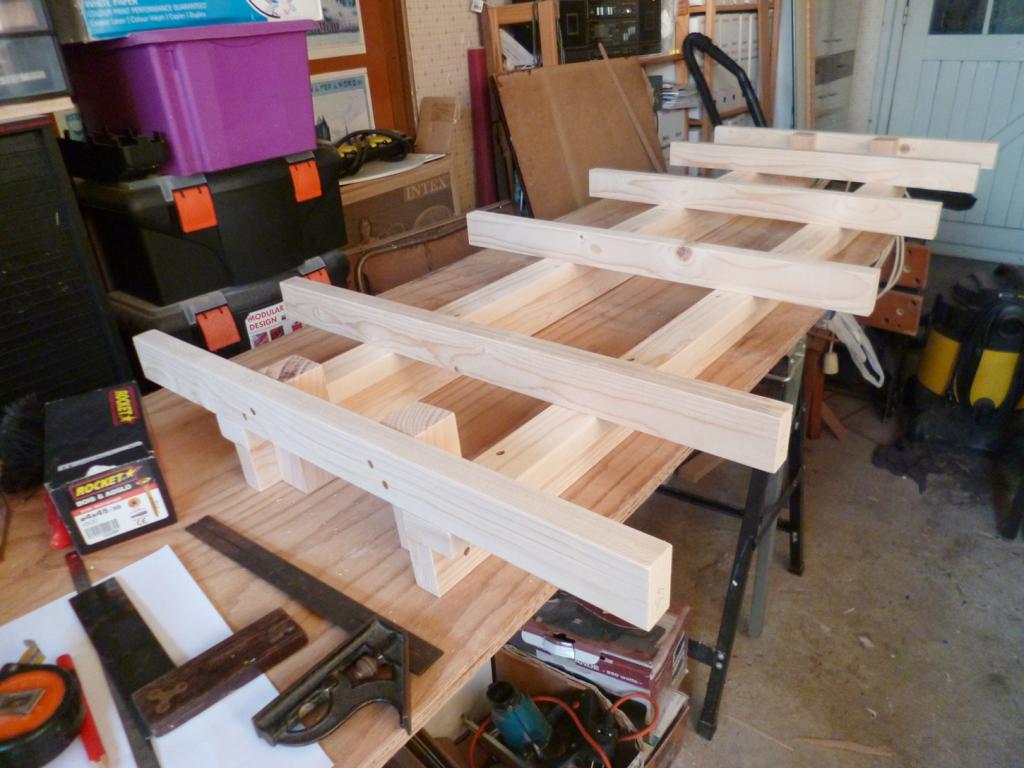

Quelques photos pour illustrer mes propos

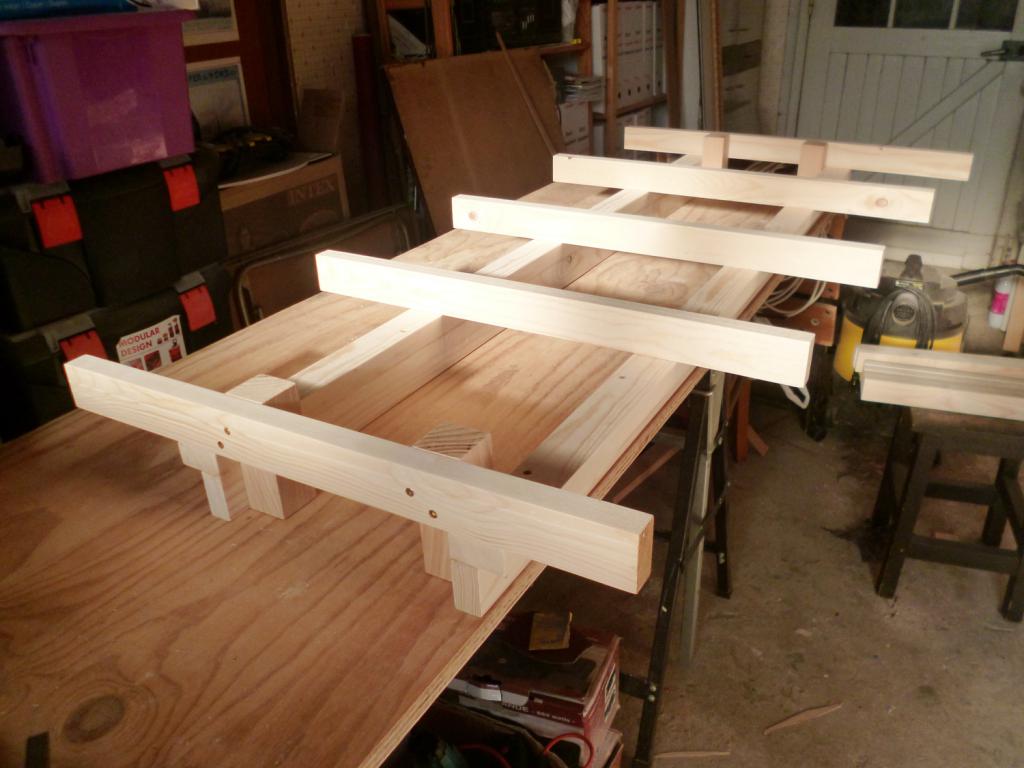

Le premier module coté pile...

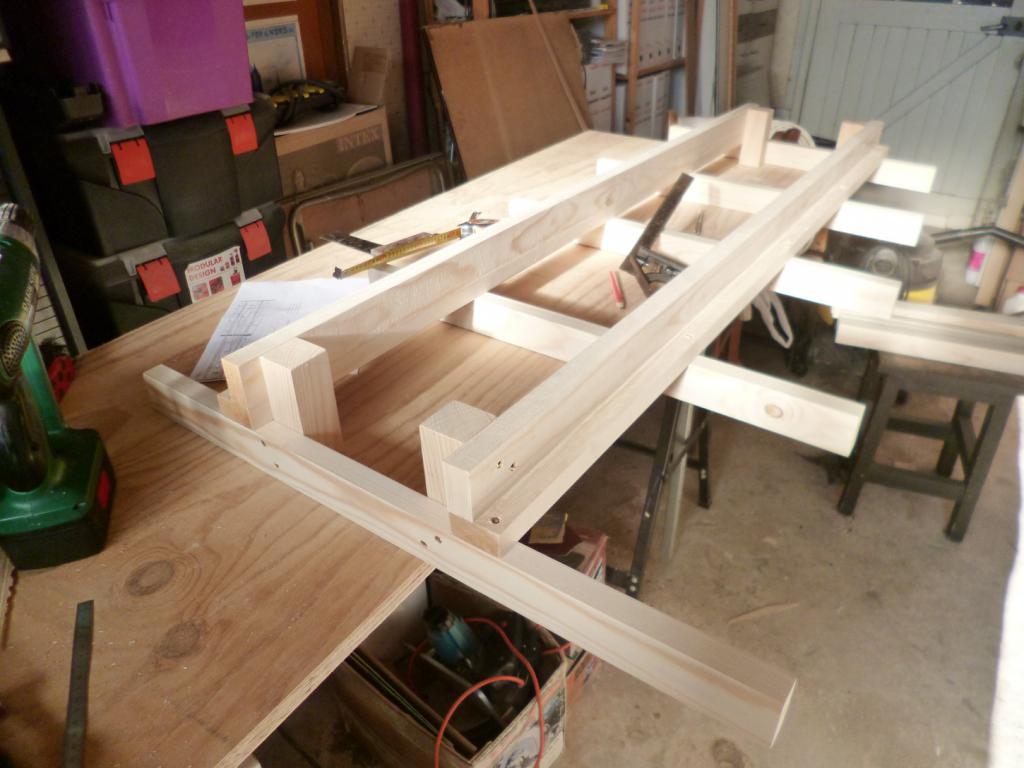

...et coté face



Et le deuxième module


_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 10 Sep - 05:34 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

En effet cela ne vas pas bouger Okay

Il existe plusieurs sortes de colle blanche , pour la voie ou le liège je prend de la Holzeim wasserfest UHU temps de prise 60 mn sous presse avec des masses
et là pas de PB de décollage surtout quant on mouille pour mettre sable ballast etc
le fait est que j'étale sur toute la surface de prise, impossible d'avoir des ennuis
Il existe une autre colle tout support qui est indécollable à moins de casser le support en dessous mais j'ai oublié le nom j'essaie de retrouver
On a coller des "icebergs" en plâtre ou des rochers pour des dios c'est une horreur Arrow indécollable

Il existe aussi un CP idéal pour le modélisme dont les couches ne sont pas dans le même direction au niveau des fibres, (car généralement ceux destinés à être cintrés, les feuilles sont toutes orientées dans le même sens.
c'est ce que l'on trouve le plus généralement en bricolage), celui dont je parle est raide léger et d'un aspect preque blanc sans doute du peuplier sur les couches extérieures
je ne connais pas le nom Mad de ce produit (exit medium et autre merde surtout pour des fonds de décors )
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
olazur
Member
Member

Hors ligne

Inscrit le: 02 Déc 2012
Messages: 134
Localisation: Meuse
Masculin

MessagePosté le: Jeu 10 Sep - 19:18 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

C'est du contreplaqué comme ça que vend mon marchand de matériaux. C'est du contreplaqué français (et pas chinois comme dans beaucoup de GSB), il est fait avec du bois blanc (genre bouleau ou peuplier) et il y a beaucoup plus de plis que le CP de chez Tchong.

Sur les photos de mes messages précédent ma structure en L Girder est posée sur ce genre de CP mais ici en 18mm d'épaisseur.
_________________
Un débutant dans le modélisme ferroviaire US
Powered by NCE PowerPro.
Membre du CFN (Nancy)
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Ven 11 Sep - 15:45 (2015)    Sujet du message: Le réseau de switching d'olazur Répondre en citant

Cela ne ressemble pas du tout a celui dont je parle Embarassed
déjà il est vraiment blanc de plus on ne voit pas les couches car entre les deux feuilles de peuplier il y a comme des tasseaux Question Question Question
mais bon le tient semble raide faut voir au poids
