MessagePosté le: Dim 12 Avr - 21:18 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Bon je m'y suis collé vu que je suis L'Electricien de la bricole Mr. Green

Chrisss1 si tu veut remettre les autres posts a cette place. Embarassed

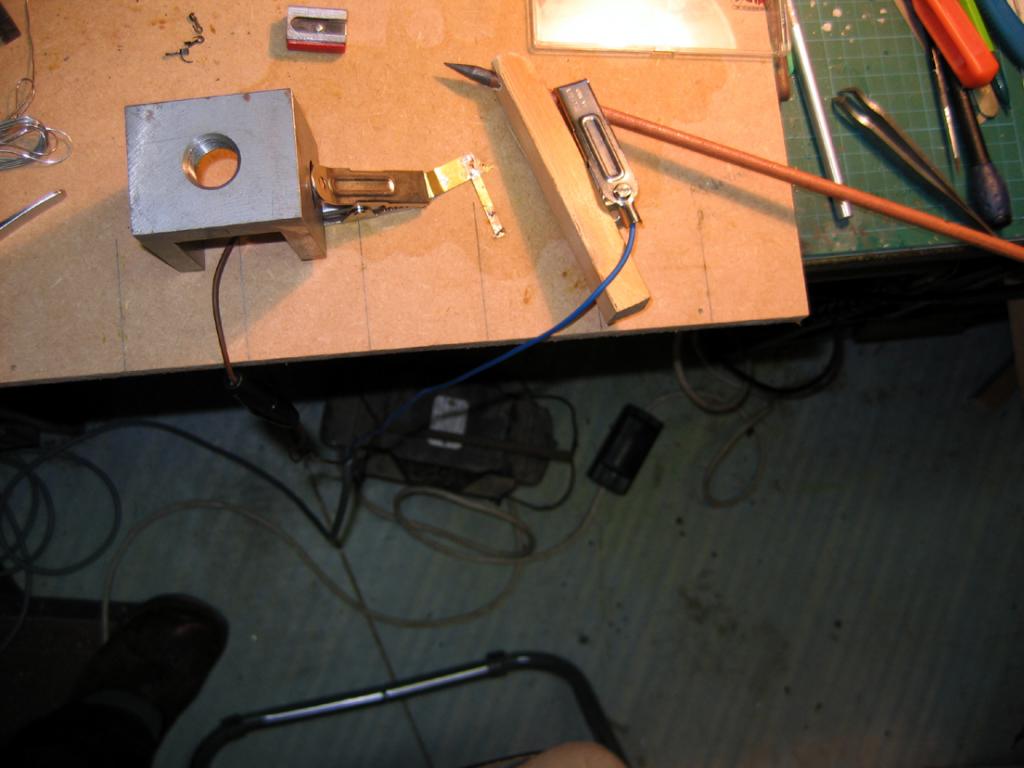

Donc un essai avec un transfo 220/12Volts Legerement trop puissant mais vaut mieux que trop faible Mr. Green

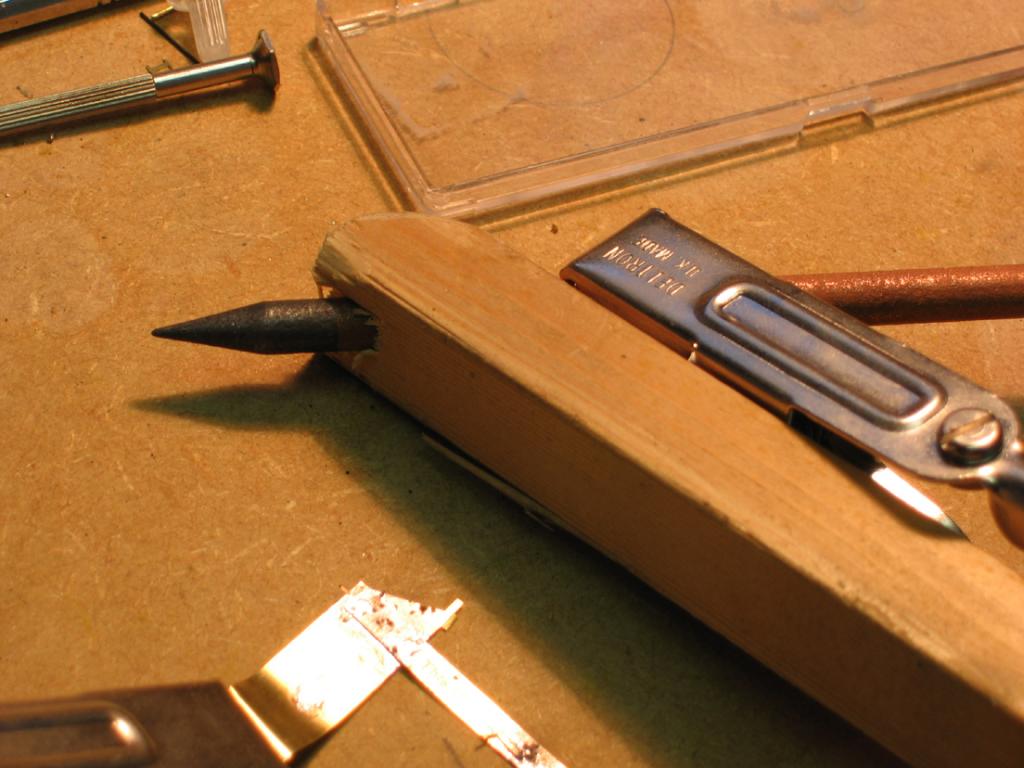

Avec une baguette industrielle de 7mm de Diametre et taillé au taille-crayon Okay

Plus un variateur de lumiere de 300Watts au pied Rolling Eyes
Manque la pédale qui est bien plus pratique que l'inter des prises Neutral  Surtout pour eviter les arcs je suis monté jusqu'a 10 Amp en protection sur le 12 Volts Exclamation

Par contre je n'avais pas de soudure liquide a disposition que du fil de plomb avec décapant Wink

Ou de la pate chargé sans plomb que je me sers en plomberie Crying or Very sad  Mais effectivement ca marche.

Maintenant il vaut mieux acheté le support de Twezeer (surtout que les electrodes sont beaucoup plus fines) qui sera plus pratique Rolling Eyes
Ainsi que l'electrode "Single"

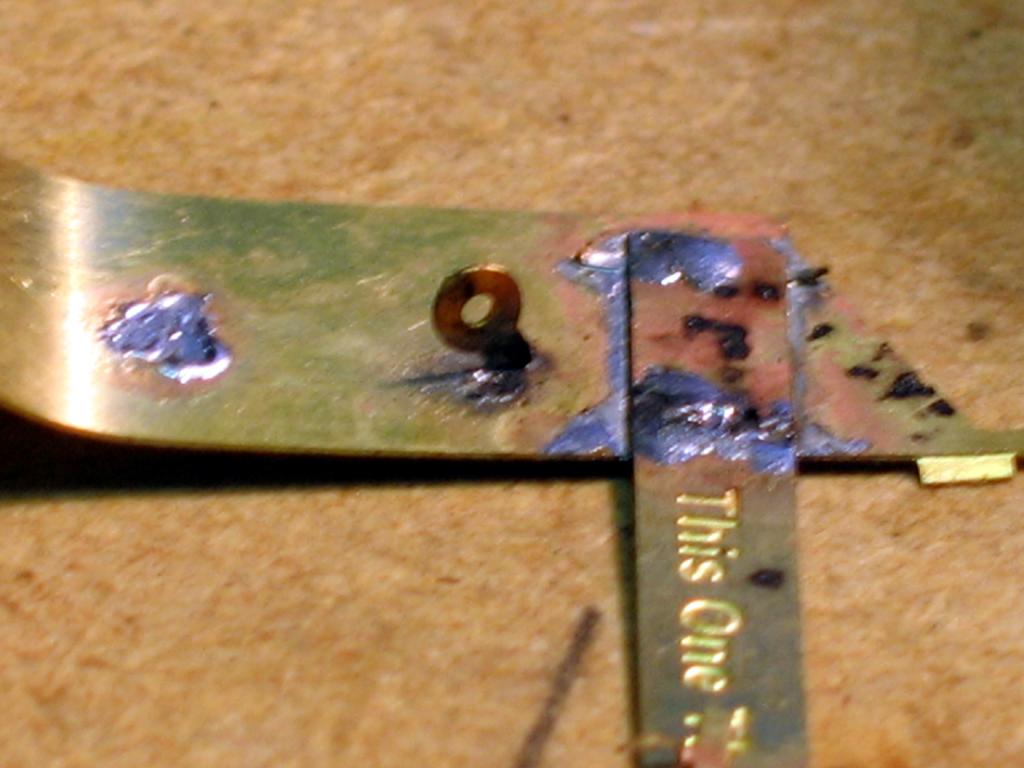

Des photos des essais   A SUIVRE Okay






_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Publicité






MessagePosté le: Dim 12 Avr - 21:18 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Dim 12 Avr - 21:22 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Chrisss1 tu peut le deplacer je l'ai mis ou il fallait pas Crying or Very sad Crying or Very sad Crying or Very sad   SORRY Embarassed
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Dim 12 Avr - 21:42 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Le nouvel Power Unit de chez American Beauty ( pas le prix Question )

et les accessoires Okay

Please be sure to check out our special Modeler Page of our website. Read what other modelers and hobbyists are saying about American Beauty equipment and how it has helped them in their modelling efforts. Its also a great place to find out about special offers. See you there!


SuperChief 250
Model: SC250

We designed the SuperChief 250 as an answer to our many customers who asked for a versitile, durable and powerful tweezer style resistance soldering system at a more affordable price. View the full feature regarding this offering on our Modeler Page. Request a quote today, or for ease of ordering, we have created an Ebay store front where this system is being offered.

Specifications:
  • 250W (2.8VAC) Power unit with Infinitely Variable Output control, Lighted Rocker, 3 AMP Circuit Breaker & Heavy-duty aluminum case, Available in 110 or 220V.
  • Durable, User-friendly hand pieces with four foot (1.22m) cord sets. Copper clad, stainless steel electrodes, 5/64" (1.98mm) Dia., 1 ½" Lgth.
  • Easily customizable with approx. 3/8" opening upon shipping.
  • Rugged, industrial Footswitch with 6 foot (1.83m), three-wire cord and NEMA 5-15 P/R piggyback plug.


Weight: 9.5 Lbs. (4.31 Kgs)

Replacement Electrodes:
Video of a SuperChief 250 in action



Add to Quote
-
Product Link


Single Probe Accessory Package
Model: SCPROBE

Whether its from years of using a pencil style soldering iron or the precision pin-point accruacy that the single probe handpiece provides, some modelers enjoy switching back and forth between the two sytles of handpieces. This package comes complete with the ground return harness required to make resistance soldering work for a single probe type set-up.

Specifications: Only available as an 'Add-on' when purchasing the SC 250 or SC 100.

Weight: 0.8 Lbs. (0.36 Kgs)

Replacement Electrodes:


Add to Quote
-
Product Link


Hands-Free Vise Package
Model: SCVISE

Round out your resistance soldering system with the convenience of our hands-free vise. The vise itself is acts as a return lead for single probe handpieces.

Specifications: Only available as an 'Add-on' when purchasing the SC 250 or SC 100.

Weight: 1.8 Lbs. (0.82 Kgs)



Add to Quote
-
Product Link


SuperChief 100
Model: SC100

A handy system to have if you model of choice is Z scale or you often scratch build and require extreme precision of your delicate and fine parts. This system on its own, will not have the power required to effectively solder many of the 'average' joints you come across on a daily basis.

Common Applications: Z scale modeling and precision applications.

Replacement Electrodes:

_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 13 Avr - 04:18 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Non laissons le sujet là après tout c'est pour monter des kits!
Pour le prix c'est normal que tu ne l'ai pas... faut passer par un distributeur Wink
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Francis Mazza
Modérateur
Modérateur

Hors ligne

Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
Masculin

MessagePosté le: Lun 13 Avr - 07:53 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

J'espère que Gérard n'a pas fait "sauté" l'instal avec son proto . Plus sérieusement on en revient toujours à la même chose l'assemblage par soudure
ce sont donc bien des SRE même chez American Beauty, mais je suis persuadé que ce système d'électrode doit se trouver en Europe.
_________________
Power by Digitrax / Sound by SoundtraXX
Revenir en haut
MSN
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 13 Avr - 08:46 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

NON, l'electricien n'a pas tout fait sauter juste un fusible de 6A un peu faible, Mr. Green

mais tout va bien le compteur n'a pas fumé

OK on cherchent tous pour les accessoires Okay
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Lun 13 Avr - 16:01 (2009)    Sujet du message: rsu Répondre en citant

Très content que ton système fonctionne, Okay il m'étonnait que les américains aient mis sur des revues un truc qui ne fonctionne pas Mr. Green
En regardant la vidéo de démo, j'ai vu que les électrodes passaient a l'incendescant Exclamation Exclamation , ne serait-il dans ce cas plus utile d'utiliser des pannes fines de JBC Question Question
Je ne pense pas que le tweezer soit équipé avec des pannes carbonne Exclamation Question
A vous les réponses Exclamation
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 13 Avr - 20:25 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Si tu ouvres les electrodes de rechange #10542 pour le Twezeer tu vois bien que c'est du carbone Mr. Green

Et lors de mes essais cela chauffe pas mal (c'est bien rouge pret a fondre) et des pointes en cuivre ne doivent resister longtemps Neutral

 ou se deformer de trop Embarassed
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 13 Avr - 20:30 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

erreur de ma part les pointes 10542 sont en
[*]1 1/2" Stainless Steel, 5/64" Diameter (2x38.1mm)
Donc acier inoxydable Sorry Embarassed
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Lun 20 Avr - 19:56 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Adresse du revendeur officiel AMERICAN BEAUTY Okay , mais qui ne connais pas les références Crying or Very sad  Hormis pour les electrodes Question

J'attend une réponse de chez eux Neutral

Distributor Contact Information:

Name:A. Campanacci
Address:Davum TMC
Zac du Bois Moussay
Bat. Delta
30, rue du Bois Moussay
93240 Stains
Phone:33.1.48.36.3686
Fax:33.1.48.36.1462
Email:pgamblin@davumtmc.com
Website:www.davumtmc.com

_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Jeu 30 Avr - 17:39 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

N'ayant pas de réponses de ci-dessus Crying or Very sad

J'ai rechercher sur le web et j'ai trouvé en UK chez circuit specialists europe  http://www.circuitspecialists.eu/lead-free-soldering-c-21.html  Okay

Il ira tres bien pour le N pour les echelles plus grosses, je passerais le test a Janot Mr. Green  Il monte quand meme a 480°c Okay

Ce n'est pas le meme principe que l'A.B pas de pédale le tweezer est toujours en chauffe Rolling Eyes  Mais réguler pas la centrale Okay

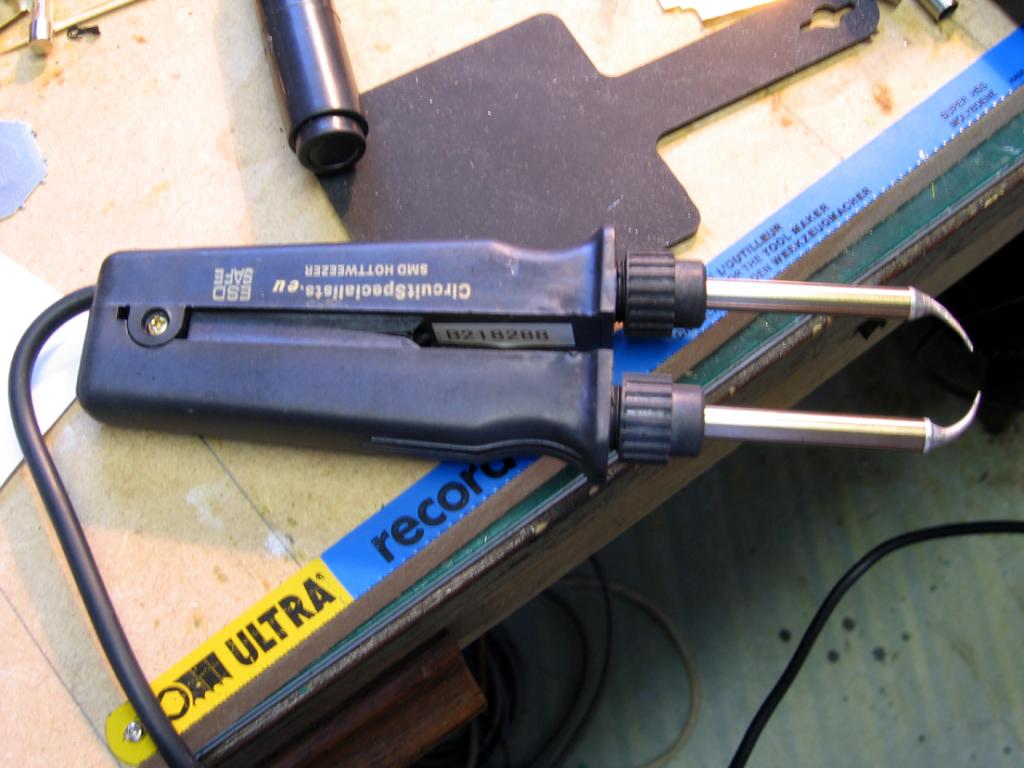

Fourni avec le Tweezer et plus des grosses pannes, la pointe simple et le support Okay

pour la modique sommes de £60.18 (port compris) soit 68 € commandé Samedi soir en rentrant du Club et livré ce midi

Mais premier test son parfait Idea fait avec des pieces du Pratt Bridge en trop Neutral  IMPEC Okay Okay  pour souder des plats sur champs Okay Okay

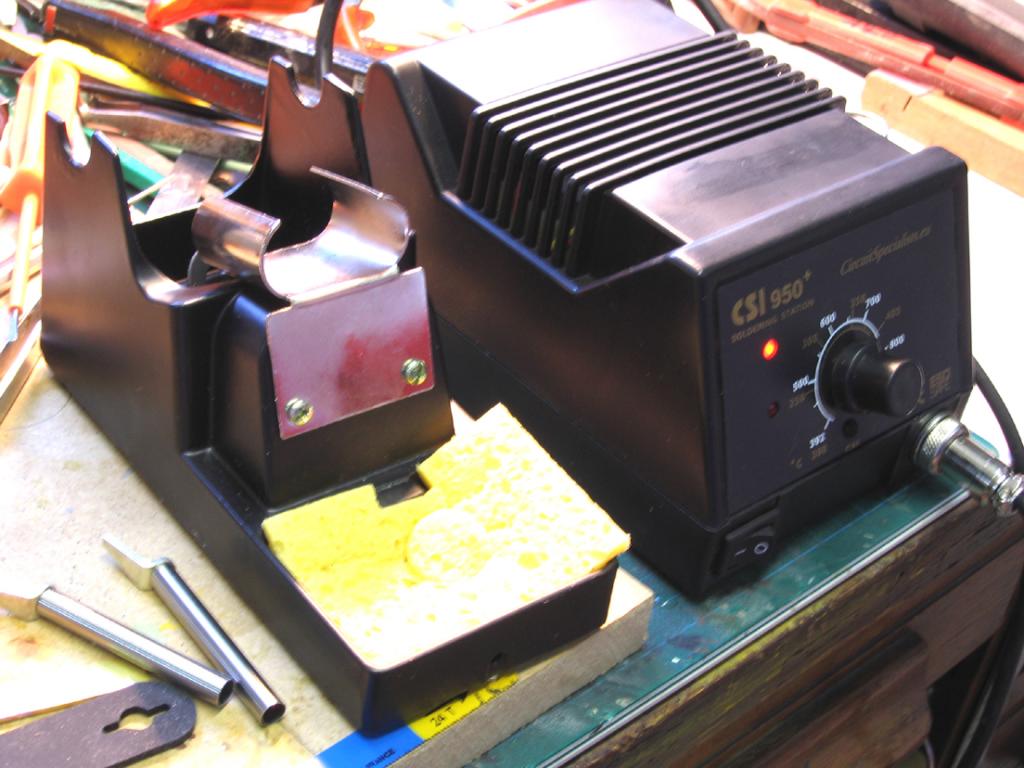

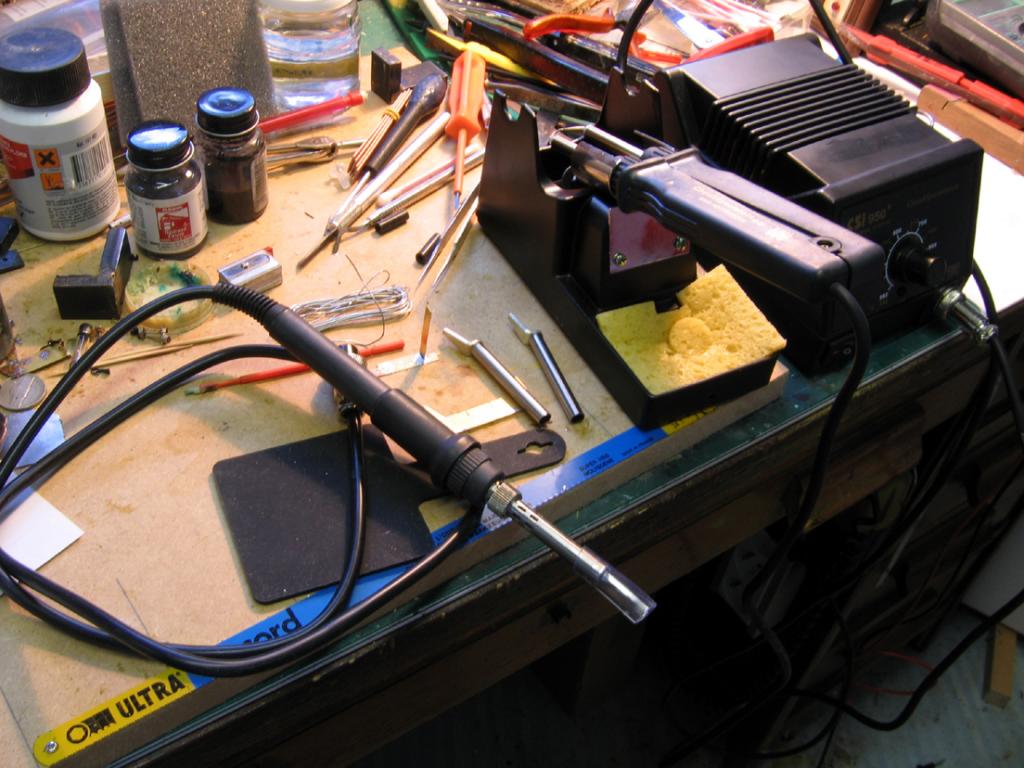

Des photos de l'engin Rolling Eyes






_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Jeu 30 Avr - 19:26 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Ca c'est une trouvaille Okay bravo Gégé
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Ven 1 Mai - 19:02 (2009)    Sujet du message: RESISTANCE SOLDERING POWER UNIT Répondre en citant

Bon apparement je ne regrette pas cet achat Mr. Green  Petit essai encore aujourd'hui Embarassed

Sur des soudures classiques voir meme des composants en chauffant silmutanement les deux cotés Okay

et pour dessouder un composant tres pratique de chauffer les deux extremités Okay

Je vais meme pouvoir rangé mon JBC "fidele compagnon depuis pas mal d'années" Crying or Very sad

Plus qu'a voir sur des pieces epaisses Neutral
