MessagePosté le: Sam 11 Jan - 17:43 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Ca prend pas longtemps à faire 2min Laughing
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Publicité






MessagePosté le: Sam 11 Jan - 17:43 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Sam 11 Jan - 19:22 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Jamais difficile, et facile quand on sait faire.......................... Okay Okay Okay
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Mar 14 Jan - 19:28 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Salut les gars Exclamation
Bon je continue de vous montrer les derniers petits travaux terminés de ces derniers jours.

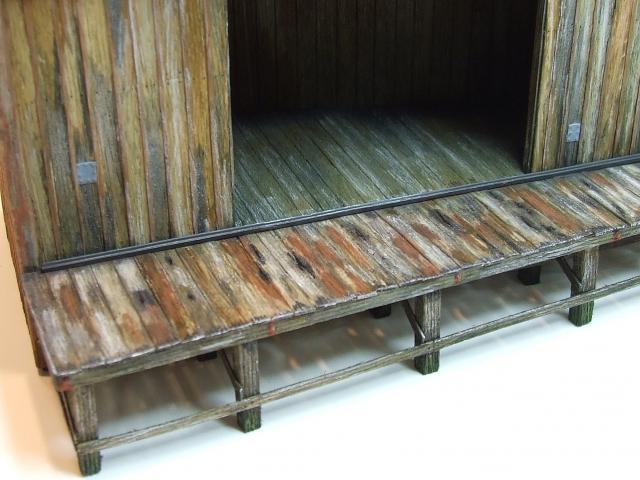

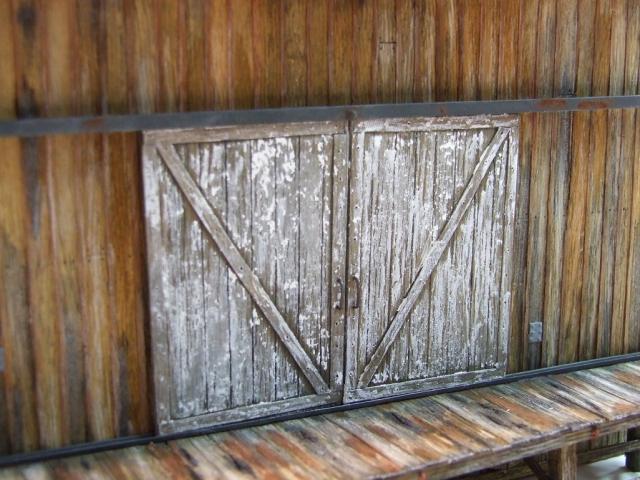

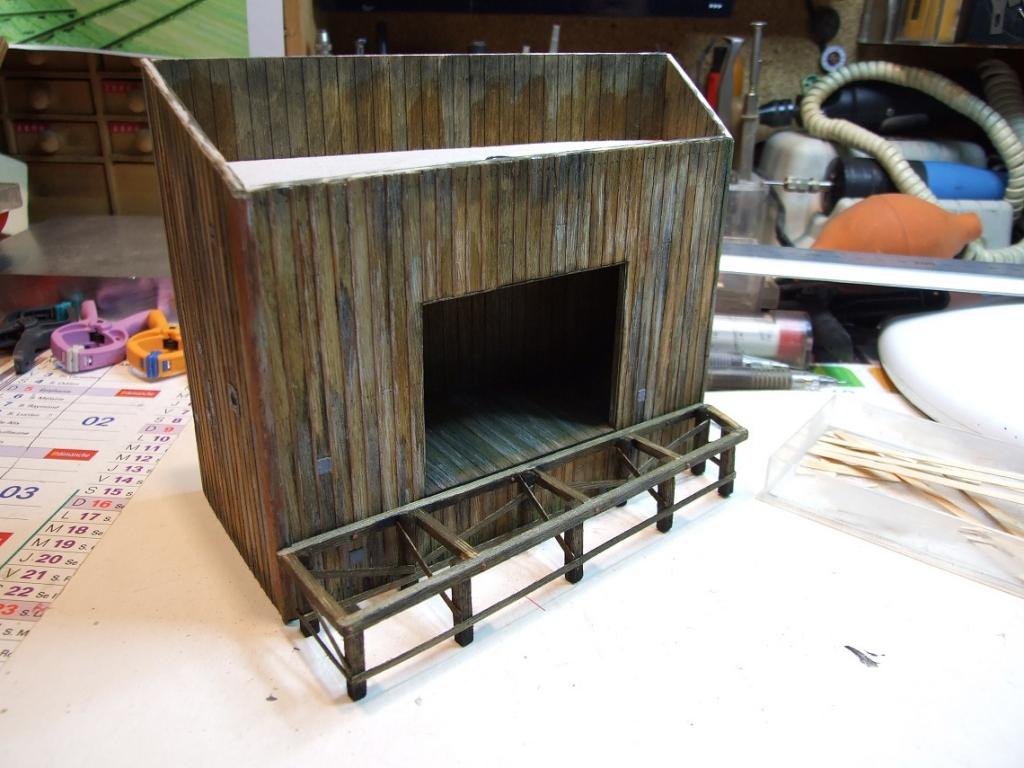

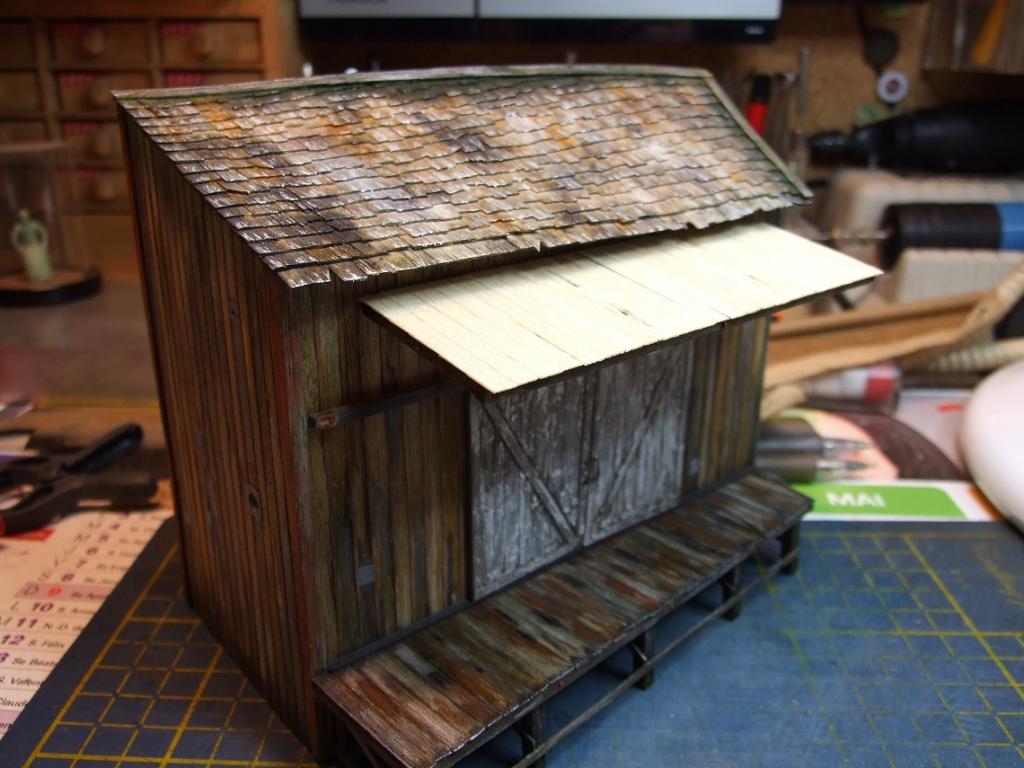

J'ai commencé à placer les divers accessoires qui vont meubler cette usine, le tas de minerai d'argent, devant celui-ci il y aura bien entendu du minerai éparpillés sur le plancher
celui-ci sera immaculé avec des taches diverses: huile, graisse, etc.

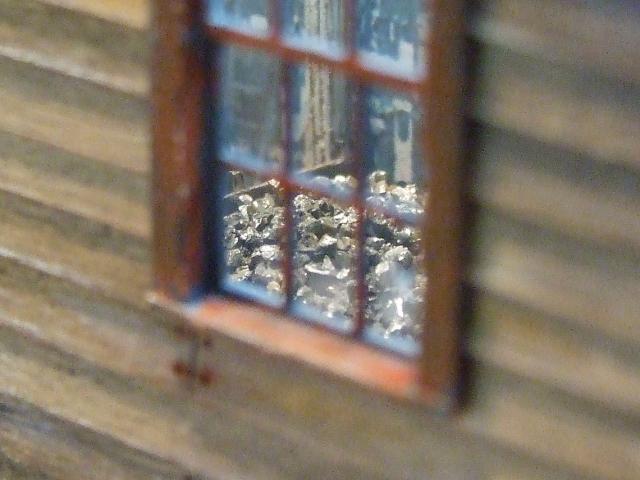

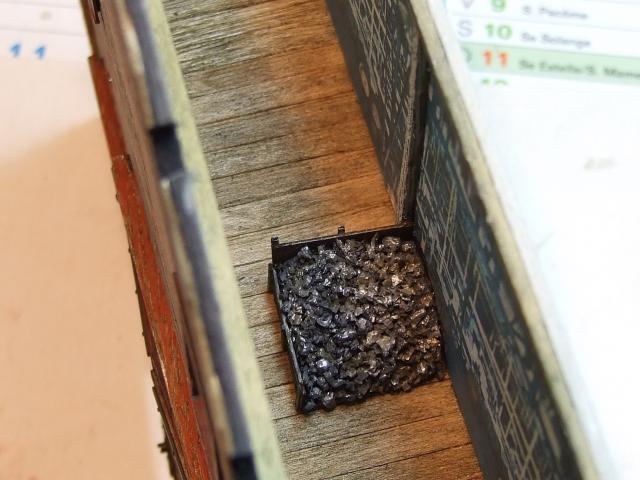

Voilà ce que l'on distingue en regardant à travers la fenêtre.

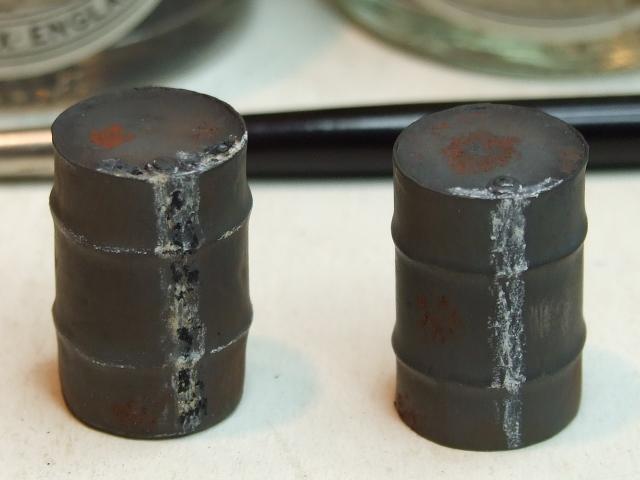

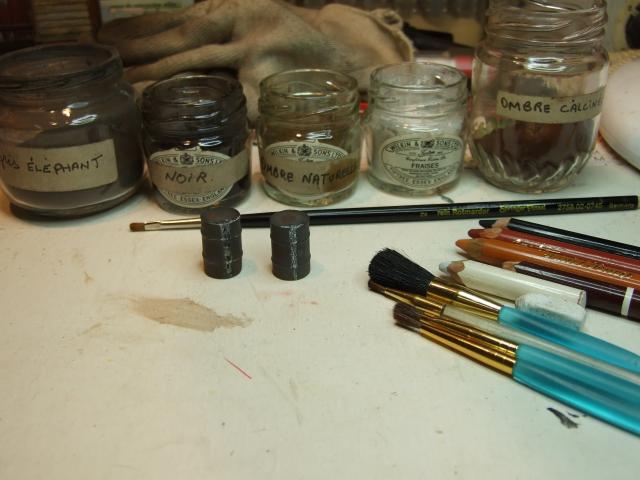

Les fûts ont reçu leurs patines, faites aux terres à décor que vous voyez sur la photo.


Avant fixation définitive de ces fûts, les coulures seront traitées avec un peu de résine.

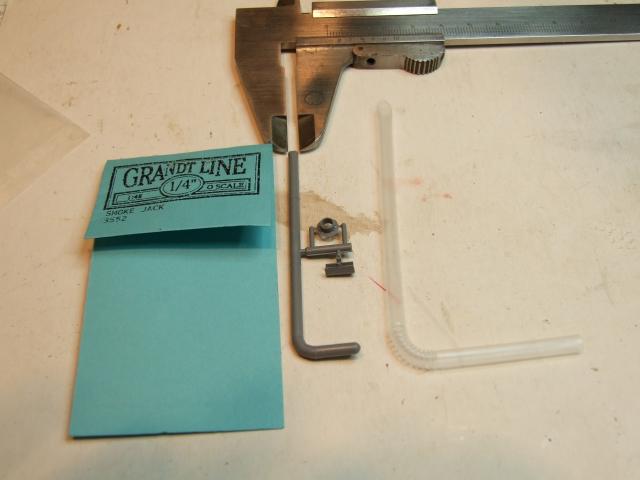

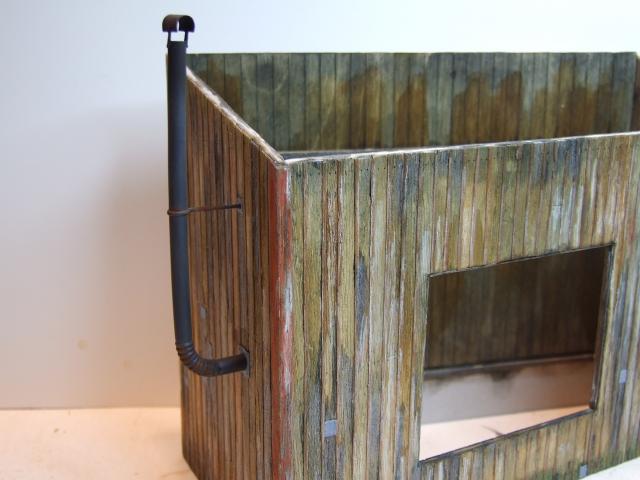

Pour économiser mes smoke jack de chez Grandt-Line, mais surtout pour varier les formes & le style, je me suis lancé à en fabriquer un.

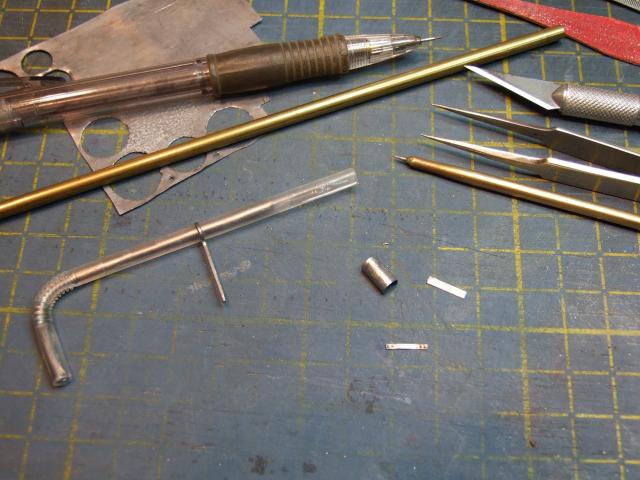

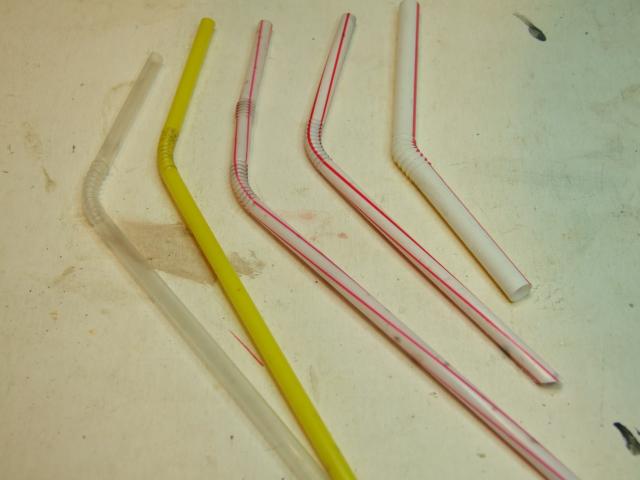

Pour reproduire le corps principal, j'ai utilisé une paille en plastique, que l'on trouve sur les boites de jus de fruits.


Mon choix c'est porté sur celle qui est transparente, celle-ci a un diamètre de 4mm, un petit mm de plus que celle de chez Grandt. A l'échelle réelle ces 4mm représente 72mm au 1/48; pour
un tuyau de poêle cela me semble correct.

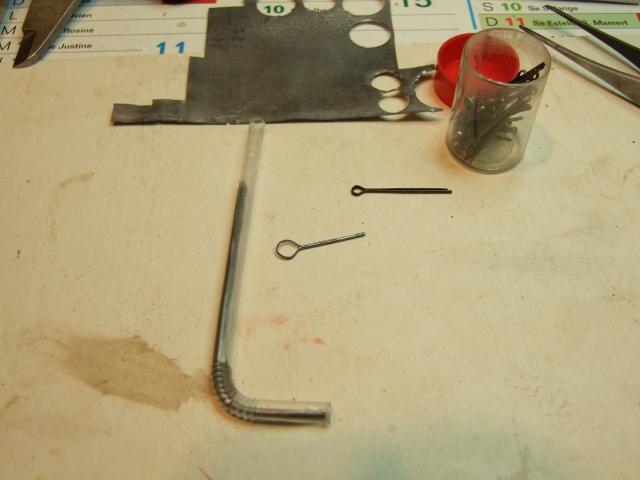

Pour garder la forme du coude, j'ai introduit dans cette paille un gros fil d'étain pour soudure, celui-ci fait pratiquement 3mm de diamètre. J'aurais pu utiliser un rond de laiton recuit, mais j'ai préféré la rapidité.

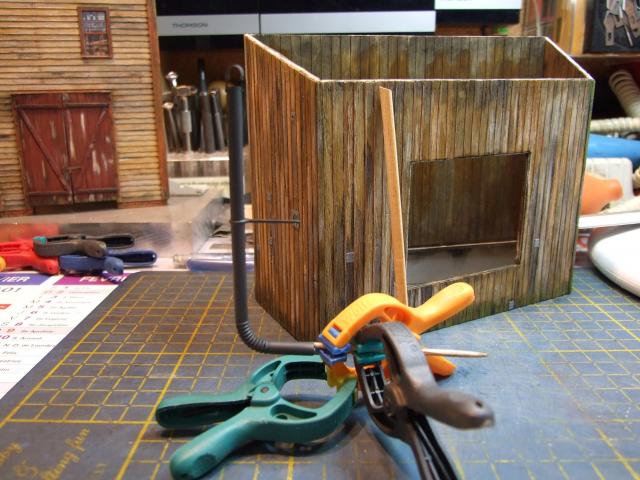

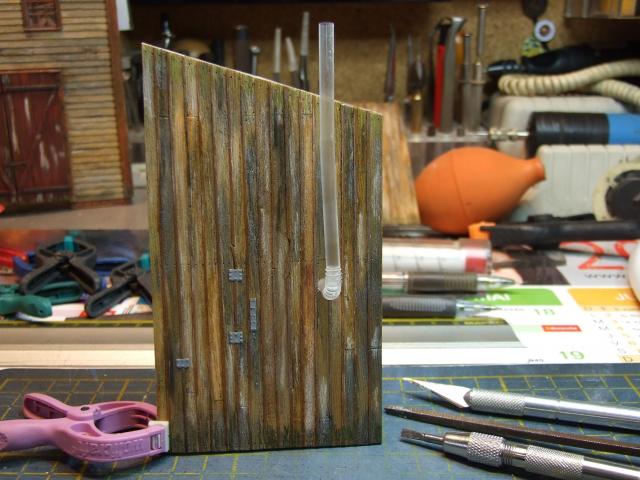

J'ai présenté ce tuyau pour repérer les deux trous que je vais devoir percer; l'un pour le tuyau, l'autre pour la jambe de force de celui-ci. Cette jambe de force, est tout simplement une goupille fendue.

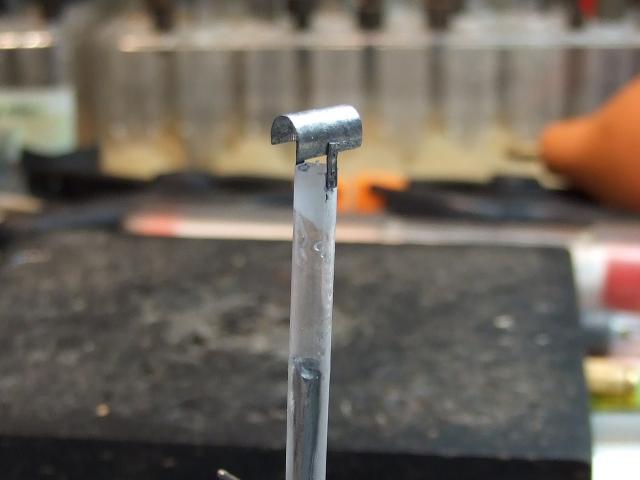

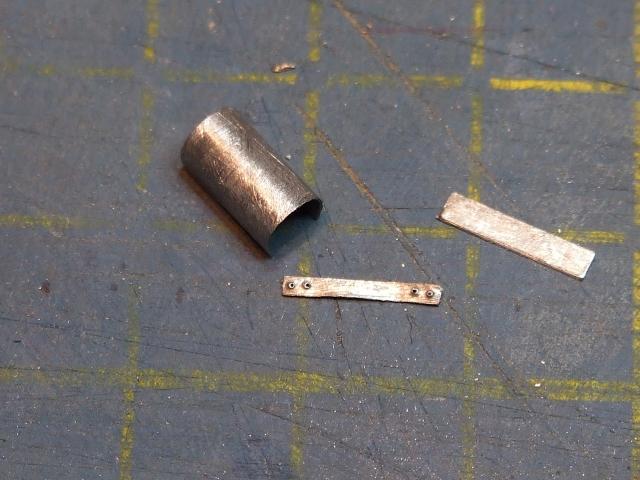

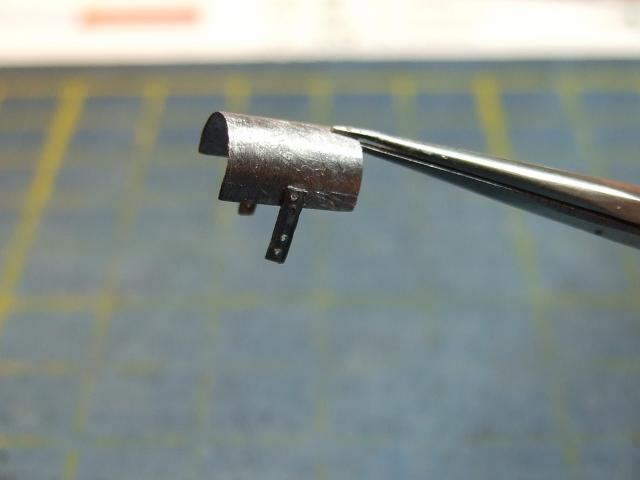

Le chapeau de ce tuyau a été découpé dans un petit rectangle de feuille d'étain de 10mm x 8mm.


Ce chapeau a été mis en forme sur une barre de laiton de 5mm de diamètre. J'ai découpé deux petites bandelettes en étain de 1mm de large en guise de support.




Le chapeau est collé à la cyano-gel sur le haut du tuyau.

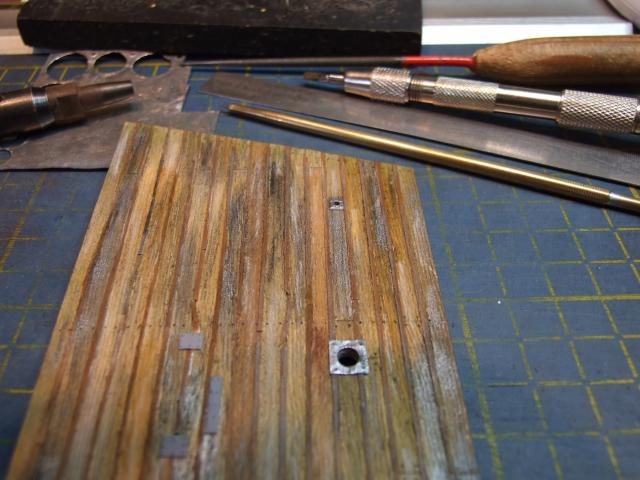

Les deux trous, ont reçu leurs plaques de garde, toujours en étain.

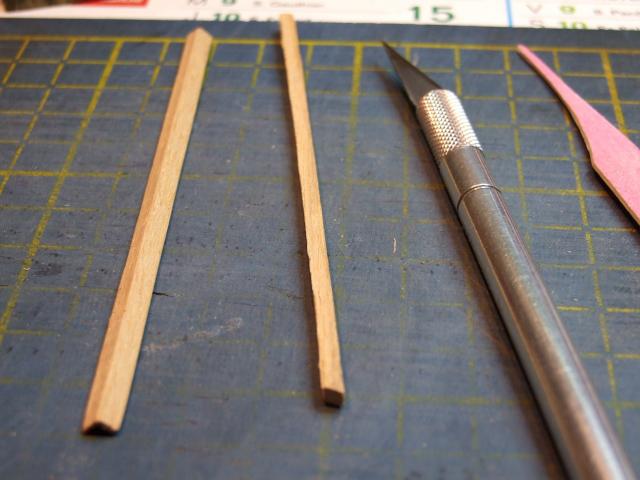

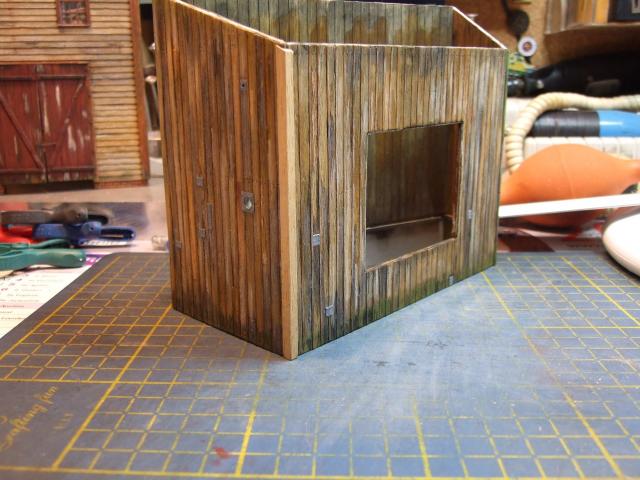

Une seule cornière d'angle était nécessaire pour ce magasin d'outillages pour mineurs. Celle-ci est taillée dans une baguette de tilleul de 4mm x 4mm; j'ai enlevé 3mm de chaque côté, ce qui m'a donné
une cornière avec une épaisseur de 1mm.


Pose provisoire sur l'angle du magasin, pour voir si cela se présente bien, je vais la remonter d'un petit mm vers le haut. Pour le bas ce manque ne se verra pas, puisque je rattraperais ce petit mm
avec le flocage du sol.


Le smoke jack a été peint avec du grimy black de Polly Scale, celui-ci va être bien entendu patiné par la suite.
A suivre Arrow
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 14 Jan - 20:42 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Smokestack Idea

car un jack c'est un cric Okay

Aussi non bonne idée le chapeau de la cheminée

Juste une idée plutôt que de mettre un tas de minerai qui pour moi se trouve déjà dans la trémie l'argent est rarement apparent sauf sur les tapis et cela ne brille pas comme ça, c'est tout un procédé pour en tirer les futurs lingots, qui passe par concassage, un tamisage et les amalgating table puis le chimique qui fini de séparer les impuretés

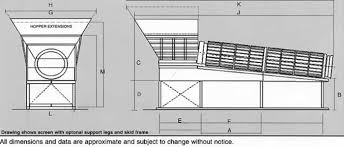

Alors pourquoi ne pas mettre un semblant de machinerie comme un trommel dans la longueur à moitiè coupé toujours dans la longueur avec derrière un fond de mill
ce serait plus crédible




ça sert à trier et c'est rotatif pour l'or comme l'argent les mineur s'en servent souvent
je regarde souvent le mardi sur national geo. Yukon gold c'est très instructif
Déjà a l'arrivée comme je le disais tu as de la terre qui est balançé dan sla trémie l'or ou l'argent est difficilement visible une fois concassé cad les blocs (car n'oublions pas que c'est souvent dans des anciens lits de rivière)
le trommel rentre en action, cela peut être des trémis vibrants également, le tout est arrosé copieusement et l'or ou l'argent se dépose sur des tapis en dessous ayant une certaine inclinaison arrosé par des jets
ces tapis sont récupérés il reste plus que de la boue et du fin cen'est que là que tu vois l'or il se dépse car plus lourd et là on balance ça sur des wifley table ou table d"amalgation qui finit de séparer l'or du reste
Une fois que tu as récupéré ton or ou argent pour faire un lingot il faut un creuset chauffer et rajouter de la soude ce qui permet d'éliminer définitivement tes impuretés là tu coule ton lingot

Si tu veux j'ai dela doc pour fabriquer quelque chose qui ressemble Smile
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
Gaston S.
Member
Member

Hors ligne

Inscrit le: 08 Juin 2009
Messages: 373
Localisation: Haguenau
Masculin

MessagePosté le: Mar 14 Jan - 20:56 (2014)    Sujet du message: "Silver Creek " Répondre en citant


Les tuyaux de poêle (du moins chez nous ...aux states je sais pas) c'est généralement du 100 voir plus ça dépend du poêle (120)
Mais ça à l'air parfaitement plausible Okay
Revenir en haut
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mar 14 Jan - 23:01 (2014)    Sujet du message: "Silver Creek " Répondre en citant

KOBDEN CHARLEY a écrit:
Mon choix c'est porté sur celle qui est transparente, celle-ci a un diamètre de 4mm, un petit mm de plus que celle de chez Grandt. A l'échelle réelle ces 4mm représente 72mm au 1/48; pour
un tuyau de poêle cela me semble correct.



Pour moi 4mm x 48 cela fait 192mm et bien trop gros pour un tuyau de poele Mr. Green
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mar 14 Jan - 23:30 (2014)    Sujet du message: "Silver Creek " Répondre en citant

192 mm trop gros Laughing moi c'est du 200mm dans ma maison Wink
ça existe en 150 180 et 200
pour revenir sur de l'US les pot belly stove dans les wagons du Lackawana RR à Strasburg PA c'était encore plus gros
j'ai les photos moi j'étais impressionné par la déco & taille de la bête
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
jean soukiassian
Member
Member

Hors ligne

Inscrit le: 29 Jan 2009
Messages: 2 532
Localisation: les Sables d'Olonne
Masculin

MessagePosté le: Mar 14 Jan - 23:43 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Sur le bâtiment, ça ne me choque pas, Okay Okay juste, j'aurais mis le chapeau un peu bas, Embarassed
_________________
rien ne saurait etonner un americain
j vernes
Revenir en haut
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Mer 15 Jan - 10:48 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Christophe LC. a écrit:
Smokestack Idea

car un jack c'est un cric Okay

Aussi non bonne idée le chapeau de la cheminée

Juste une idée plutôt que de mettre un tas de minerai qui pour moi se trouve déjà dans la trémie l'argent est rarement apparent sauf sur les tapis et cela ne brille pas comme ça, c'est tout un procédé pour en tirer les futurs lingots, qui passe par concassage, un tamisage et les amalgating table puis le chimique qui fini de séparer les impuretés

Alors pourquoi ne pas mettre un semblant de machinerie comme un trommel dans la longueur à moitiè coupé toujours dans la longueur avec derrière un fond de mill
ce serait plus crédible




ça sert à trier et c'est rotatif pour l'or comme l'argent les mineur s'en servent souvent
je regarde souvent le mardi sur national geo. Yukon gold c'est très instructif
Déjà a l'arrivée comme je le disais tu as de la terre qui est balançé dan sla trémie l'or ou l'argent est difficilement visible une fois concassé cad les blocs (car n'oublions pas que c'est souvent dans des anciens lits de rivière)
le trommel rentre en action, cela peut être des trémis vibrants également, le tout est arrosé copieusement et l'or ou l'argent se dépose sur des tapis en dessous ayant une certaine inclinaison arrosé par des jets
ces tapis sont récupérés il reste plus que de la boue et du fin cen'est que là que tu vois l'or il se dépse car plus lourd et là on balance ça sur des wifley table ou table d"amalgation qui finit de séparer l'or du reste
Une fois que tu as récupéré ton or ou argent pour faire un lingot il faut un creuset chauffer et rajouter de la soude ce qui permet d'éliminer définitivement tes impuretés là tu coule ton lingot

Si tu veux j'ai dela doc pour fabriquer quelque chose qui ressemble Smile


Merci Exclamation mais sur ce plan là, j'ai de la doc pour représenter un Stamp-Mill dans son entier, avec toute la machinerie, que ce genre d'établissement possédait.
Quant au Jack, je sais que sa désigne un cric, mais si tu sais lire sur l'étiquette du blister de Grandt-Line, c'est marqué Smoke Jack.


Quand au diamètre de mon tuyau, comme je le précise dans le tuto, j'ai voulu varier un peu le modèle, et évité de copier à 100% le modèle Grandt-Line, et ainsi faire différent.
Idem aussi pour la hauteur du chapeau, que j'ai relevé d'un petit mm de plus.
Quand à la construction dans son entier d'un Stamp-Mill, j'en aurait l'occasion dans construire un complètement, pour mon réseau en HOn3 avec toute la machinerie que comporte cette usine.
Pour là, j'ai pas voulu me casser le cul, vue le faible espace que je disposais.
Alors les gars Exclamation arrêtés de chipoter pour des broutilles. Rolling Eyes
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
Gérard R.
Member
Member

Hors ligne

Inscrit le: 28 Jan 2009
Messages: 2 695
Localisation: Banlieue de Paris
Masculin

MessagePosté le: Mer 15 Jan - 12:20 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Méa Culpa, Charley, erreur de ma part effectivement ces tuyaux sont gros!!! Shocked
C'était juste une remarque par rapport au calcul que tu donnais!! Wink
Mais comme remarque Janot du moment que ca le fait! Okay
_________________
Chessie sympa de parler en train nous.
N'istement votre Gérard
Revenir en haut
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Mer 15 Jan - 18:07 (2014)    Sujet du message: "Silver Creek " Répondre en citant

hé mais si ce sont les broutilles qui font la différence Okay
c'est pas chipoter Exclamation comment crois tu que le MRS à était fait
et encore je crois qu'il y a des trucs que je referais aujourd'hui Smile
encore une fois c'est pas de la critique mais pour faire avancer les choses c'est plus de la passion et du positif q'un esprit négatif
si non c'est pas intéressant et pas la peine d'avoir un forum Idea
Pour ce taper 200 pages de conneries avec des : "c'est Bôoooo, ce mec est rop fort j'arrêtes le train on va lui couper les doigts" sans parler des discussions stériles qui sont en dehors du sujet sous prétexte de bonne humeur là c'est sûr des spécialistes tu tapes dans la poubelle tu en a dix qui sortent Rolling Eyes
Moi je trouve pas ça constructif mais destructif quant au progrès de chacun, là c'est plutôt de la régression à la vue des résultats et l'extase que cela provoque alors tu parles de valeur humaine laissez moi rire
enfin non c'est même pas risible, plutot triste Sad

Pour revenir à ton mill et c'est 2000x plus intéressant j'ai bien compris je ne parle pas d'un mill complet d'ailleur des schémas de la gazette avec les crusher grizzly wifley et autres non !
c'était juste pour illustrer l'activité avec quelque chose de différent et juste un point de vue Okay
Tu vois mon principe en modélisme c'est l'info les idées si on ne les partagent pas je vois pas l'intéret on revient à du Blog et chacun fait sa sauce en tant qu'individualiste, à mon sens ce support est dépassé
le forum c'est déjà plus convivial chacun traite différemment le sujet (la mine et les stamps) ici on échange c'est pas moi qui vais te dire fais pas ci fais pas ça faut faire comme ça ! l'info l'idée je la distille après
c'est ton réseau et tu es seul maître à bord Okay
J'attends la suite avec impatience Smile

Au fait sera t'il présenté quelque part car transportable Question
parce que me viens une idée, nous on a un camion j'en reviens aujourd'hui pour cause de réservation et avec le gars toujours aussi génial (car lui aussi des idées il en a plein Cool )

Pour Infos la boîte c'est LOUEZ MOI http://www.allo-louez-moi.com/plan/plan-vichy.html
pourquoi lors d'une prochaine expo à l'étranger Francfort Londres ou utrectch etc... amener Silver Creek dans le bahut au dessus de 7/8 il y a de la place et c'est pas le poids
Ca c'est une idée non Question ça coûte pas plus Wink par contre c'est plus intéressant pour l'organisateur 2 pour le prix d'un bon d'accord 1 trois douzième Laughing
_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Mer 15 Jan - 20:32 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Oui je suis d'accord avec toi Exclamation oui mais il y a broutille & broutille. Je pense que tu connais mes capacités dans ce domaine, de détailler un bâtiment ou autre chose d'ailleurs.
Dans celui-ci, j'allais surement pas me faire chier à le détailler, vu le faible encombrement qu'il y a. Et quand je détaille quelque chose, j'aime bien le faire dans son entier
et non à moitié. Je te renvois au cabinet de vigne et de la remise du locotracteur du "petit train du vigneron". Quand je l'ai exposé la première fois à Expomètrique aux Lilas en 1999
et ensuite à Villebon en 2000, des visiteurs m'avaient traités de fou, pour avoir poussé le bouchon aussi loin au niveau des détails de ce micro-réseau.
Alors je pense, que je suis apte de fignoler un bâtiment ou pas le fignoler, si celui-ci n'est pas prévue au départ et n'a pas la possibilité de pouvoir le faire vu sa petite taille.
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Ven 24 Jan - 09:59 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Bonjour à tous,
Je continu à vous présenter le travail effectué.

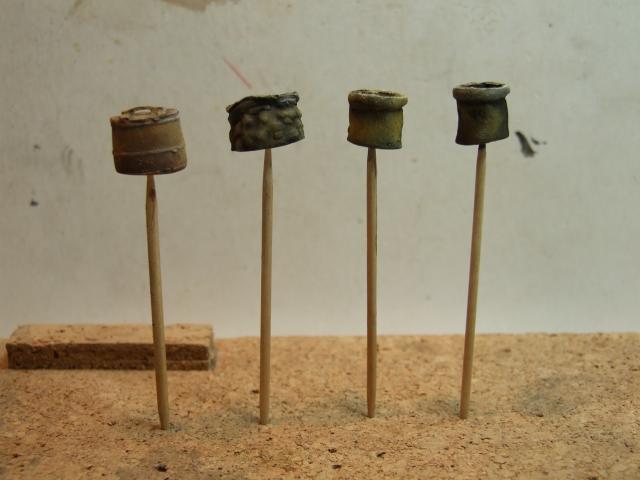

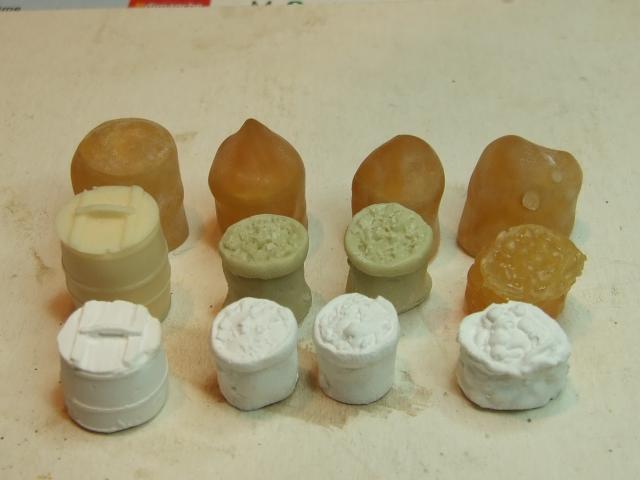

Moulage d'accessoires que j'avais déjà réalisé & moulé en résine, disons que c'est un sur-moulage en plâtre synthétique.
Le tonneau sur la gauche, a été moulé à moitié, pour représenter une petite poubelle en bois. Les sacs, qui sont à l'origine pour celui de l'extrême droite, un sac de pommes de terre, &
ceux du milieu des sacs de charbon. Ceux-ci vont avoir leurs contenus de fraisés et remplis de minerai d'argent.



La mise en couleur est faite avec de l'aquarelle en tube, la patine aux terres à décor.

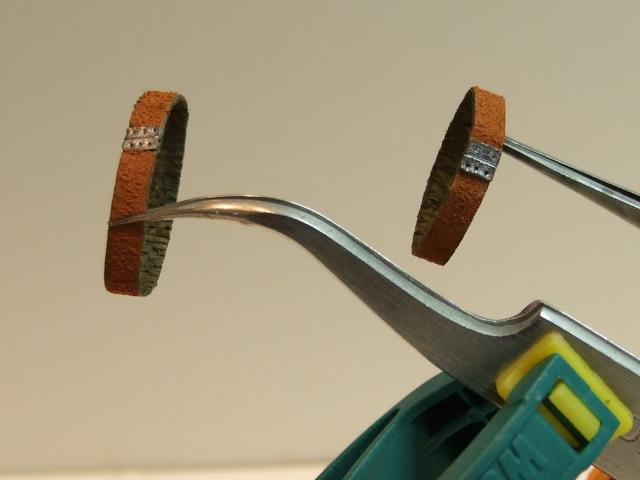

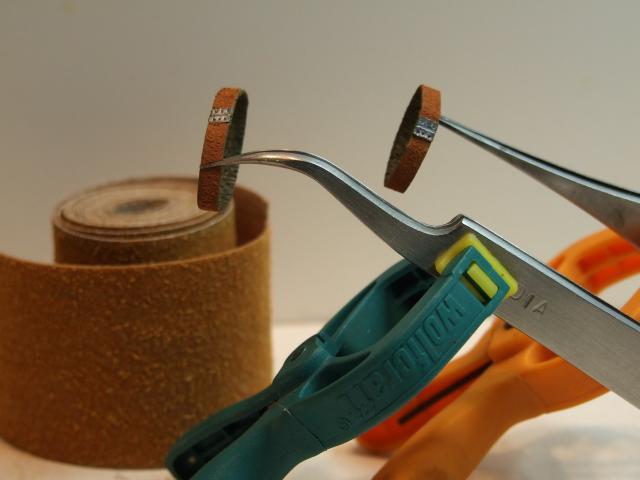

J'ai réalisé deux courroies une courte et une longue. Celles-ci ont été taillées dans du vrai cuir extra-fin; celui-ci fait 0,5mm d'épaisseur, en le ponçant avec une lime à ongle en carton
j'ai pu lui donner une nouvelle épaisseur de 0,3mm. Ces courroies font de la figuration dans l'usine, accrochées au mur.


Leurs plaques de raccordements sont des petits rectangles d'étain poinçonnés.


Retour sur le magasin de fournitures pour mineurs. Celui-ci est doté d'un petit quai de déchargement & chargement des wagons et camions.

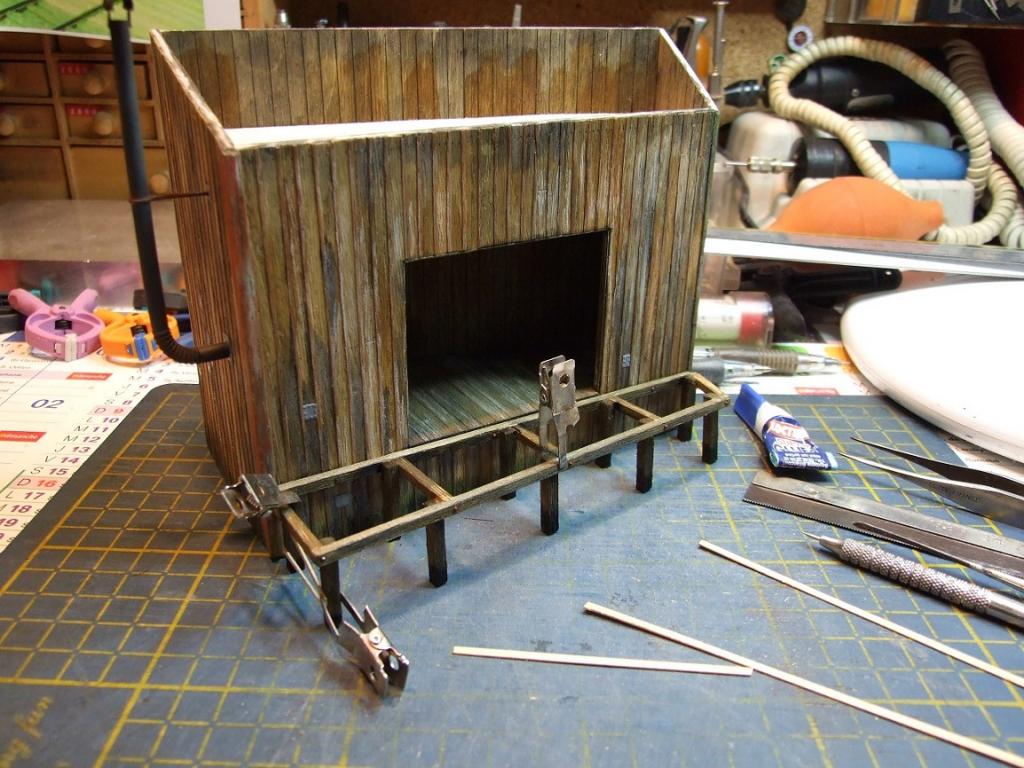

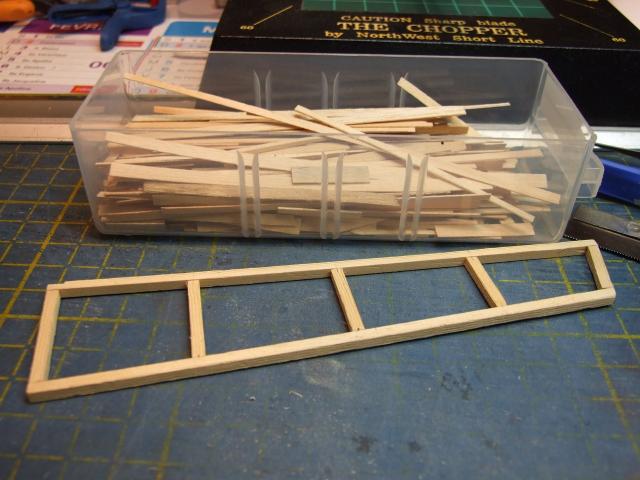

Construction de la structure du quai avec des profilés en tilleul de 3mm x 3mm.

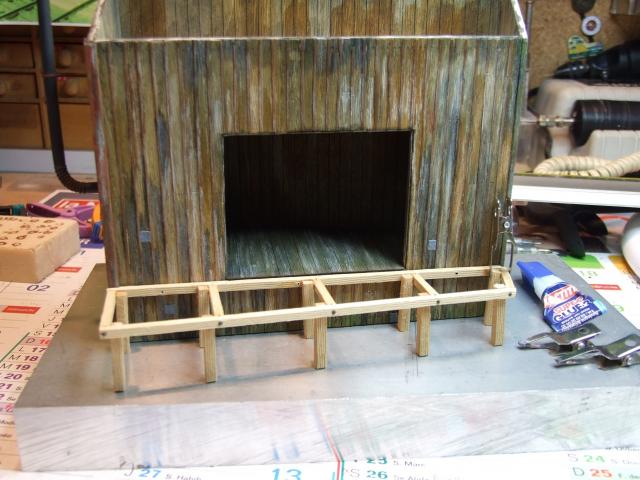

Vérification de l'aplomb sur une plaque d'aluminium; les pieds de cette structure sont de 4mm x 4mm toujours en tilleul.




La structure de ce quai est terminée, depuis des planches ont été installées; mais je vous montrerais cela, un peu plus tard.
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
Christophe LC.
Administrateur
Administrateur

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 6 859
Localisation: On the other side
Masculin

MessagePosté le: Lun 3 Fév - 12:03 (2014)    Sujet du message: "Silver Creek " Répondre en citant

les poutres verticales ne devraient 'elles pas se trouver directement sous celles qui sont horizontales Question Exclamation Question

comme ceci car je n esais pas si je me fais bien comprendre Smile


_________________

If you only do what you always do, you only get where you always get.
Henry Ford
Revenir en haut
KOBDEN CHARLEY
Member
Member

Hors ligne

Inscrit le: 04 Nov 2010
Messages: 777
Localisation: Biscarrosse-Plage
Masculin

MessagePosté le: Lun 3 Fév - 15:07 (2014)    Sujet du message: "Silver Creek " Répondre en citant

Bonjour à tous,
Je continu de vous montrer la suite des travaux sur les bâtiments du "Silver-Creek" notamment le magasin de matériels pour mineurs.

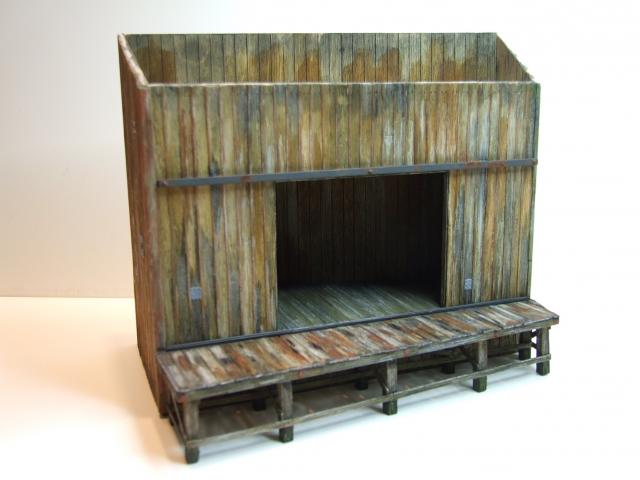

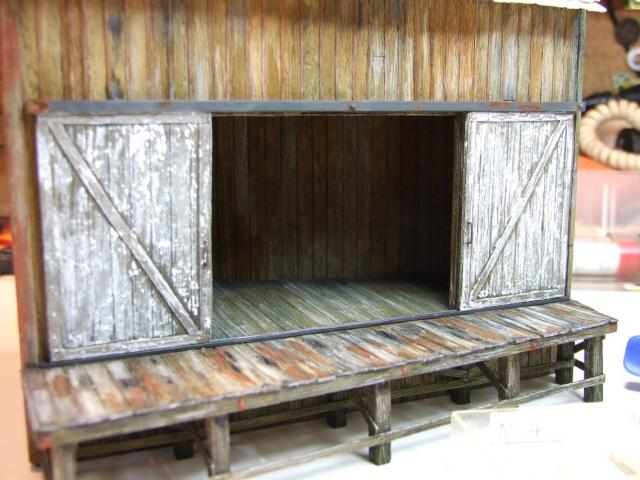

Le petit quai est terminé, la teinture est finie ainsi que la patine.


Il me reste à construire un petit escalier en bois d'accès sur ce quai. (Celui-ci est en cours de réalisation en ce moment).

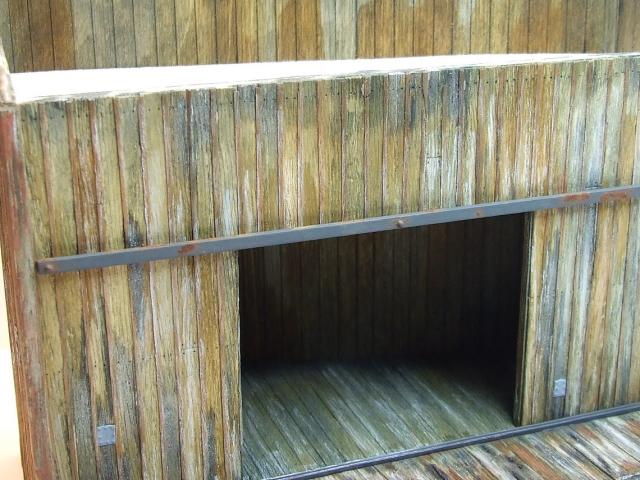

La construction des glissières des deux portes: pour la première du haut, celle-ci est taillée dans un U de laiton, l'autre du bas est un petit U en plastique de chez Evergreen.


Ces portes, ont été taillées dans une plaque de tilleul de 1mm d'épaisseur. Les encadrements sont des petites planches de 0,3mm d'épaisseur sur 3mm de large de la même essence.


Les portes sont bien entendu fonctionnelles, il me reste à faire l'aménagement intérieur de ce magasin.

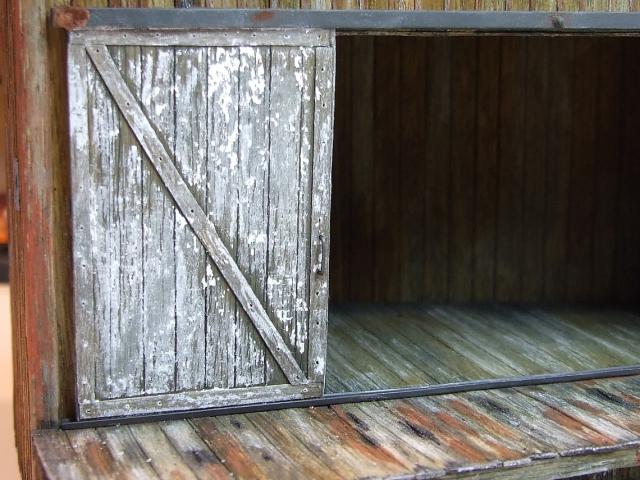

Après teinture de celles-ci, j'ai voulu représenter une peinture blanche qui c'est écaillée par les intempéries. j'ai traité ces portes avec du Tipp-Ex, et aussi un peu de pastel blanc à l'huile & un peu
de craie d'écolier.

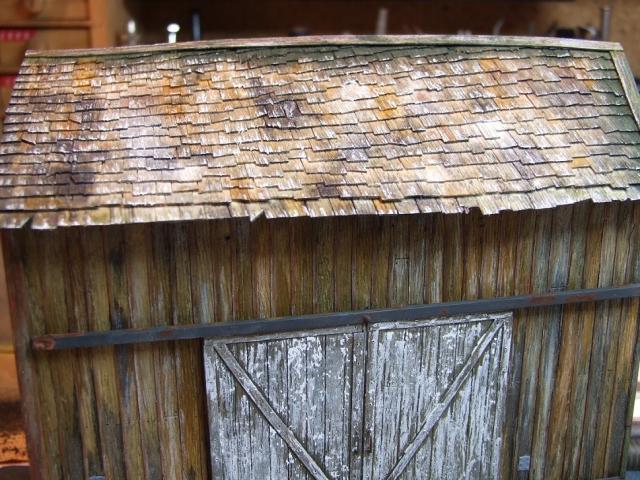

"Je suis sur le toit" j'ai voulu pour celui-ci des shingles (bardeaux) mais avec une pose très rustique et non récente & très irrégulière.
Cette façon permet d'avoir un peu plus de réalisme, par-rapport aux bandes de papier ou de bois que l'on trouve dans le commerce, que je trouve bien trop régulière.

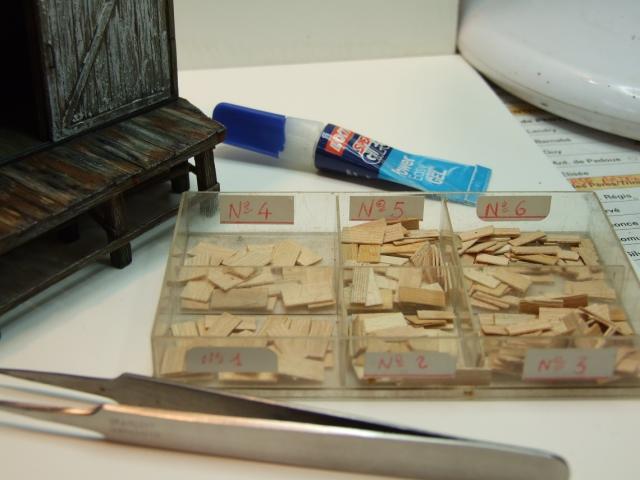

Ces shingles sont débités au-paravent pour gagner un peu de temps, ceux-ci ont des dimensions très variables.

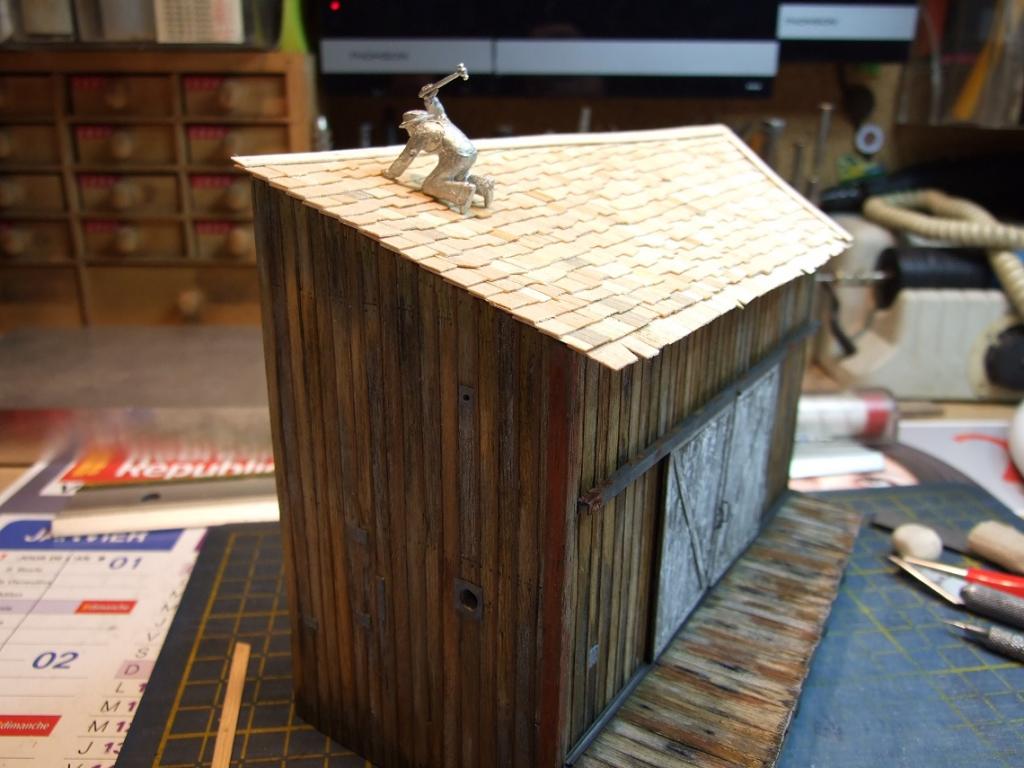

Notre couvreur commence à voir le bout du tunnel, et enfonce les derniers clous. Cette façon de faire faut le reconnaître, reste assez fastidieuse & longue, par-rapport à la pose de bandes, mais le résultat et le réalisme
est au rendez-vous.


Comme d'habitude, la mise en teinte est faite aux encres aquarelle, et la patine aux pastels à l'huile, & un petit peu de terres à décor.








Toutes ces photos trouvées sur Glouglou, mon été très utile.

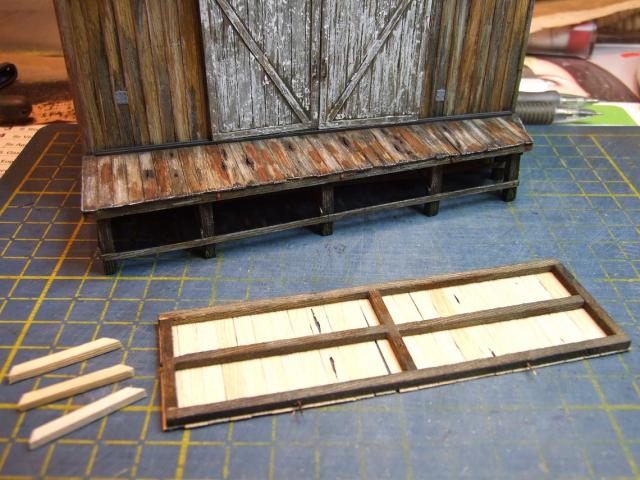

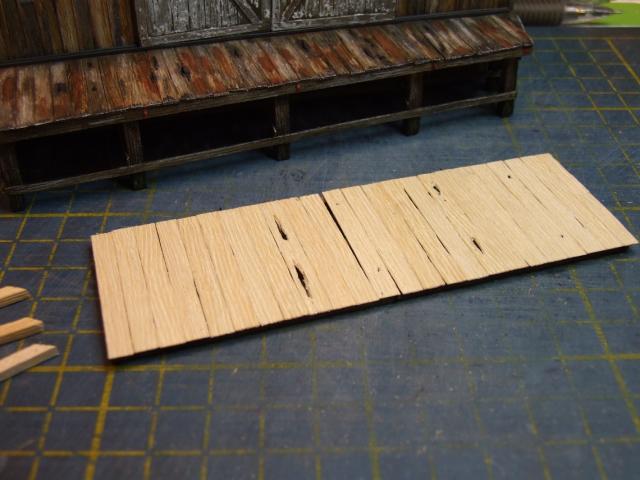

J'ai aussi construit un auvent, qui est censé de protéger les portes. Celui-ci est fait simplement d'un cadre rectangulaire, recouvert de planches, ainsi que de toile goudronnée.




Ajustage du auvent sur le mur, & repérage & perçage des trous pour sa futur fixation.

A + pour d'autres photos.
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi
Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 14:47 (2016)    Sujet du message: "Silver Creek "

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    TEAM TRACK : FOR ALL MODELRAILROADERS Index du Forum -> MODELRAILROADING -> LAYOUT Toutes les heures sont au format GMT + 1 Heure
Aller à la page: <  1, 2, 37, 8, 923, 24, 25  >
Page 8 sur 25


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
