 Posté le: Sam 24 Nov - 10:15 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
 |
|
| trainternet a écrit: | Beau boulot. On dirait presque du Fast Tracks...  |
 Merci les gars. En parlant de Fast-Tracks, j'ai hésité très longtemps à acquérir leurs différents outillages, mais celui-ci coûte la peau des fesses.
Je pense que c'est valable pour un club, qui a un très grand nombre d'aiguillages à fabriquer, là cela peut-être rentable. Mais pour un modéliste solitaire, c'est un investissement
trop important pour faire seulement une quinzaine d'aiguilles pour son réseau.
Le seul outil intéressant chez Fast-Tracks, c'est celui pour fraiser les pointes de coeur. mais bon c'est pareil  il faut faire le bon choix de son n° d'aiguille au départ, et se fixer
que sur un seul n°. Si comme moi vôtre choix se porte sur deux n°: 5 & 6, il vous faut acquérir deux outils. Donc résultat des courses sa gonfle encore le budget.
Mais bon faut avouer que c'est du beau matos.
Ce matos pour ceux qui ont des bonnes connaissances en fraisage numérique, peuvent arriver à un même résultat (sans dépenser une fortune)
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi |
|
| Revenir en haut |
|
 |
Publicité
|
| Posté le: Sam 24 Nov - 10:15 (2012) Sujet du message: Publicité |
|
|
|
|
| Revenir en haut |
|
|
KOBDEN CHARLEY
Member
Hors ligne
Inscrit le: 04 Nov 2010
Messages: 813
Localisation: Biscarrosse-Plage
|
| Posté le: Sam 24 Nov - 12:33 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Bon je continue à vous montrer le travail sur le The Devil's Gulch Southern Railroad. Les entrées des tunnels, il y en aura d'autres différentes notamment creusé directement dans la roche.
J'ai commencé d'ailleurs à élaborer un modèle maître sculpté dans une plaque de styrodur de 20mm d'épaisseur. Ensuite je ferais une prise d'empreinte pour le tirer en plâtre synthétique.

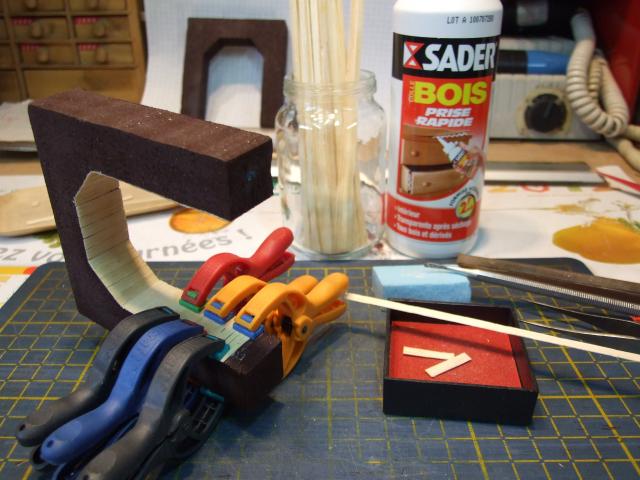

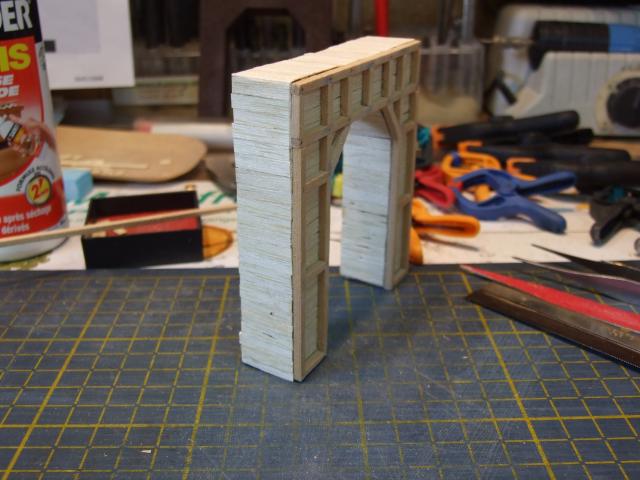

Celui que je vous propose aujourd'hui, est tout en bois (Tilleul) sur un noyau d'extruder.

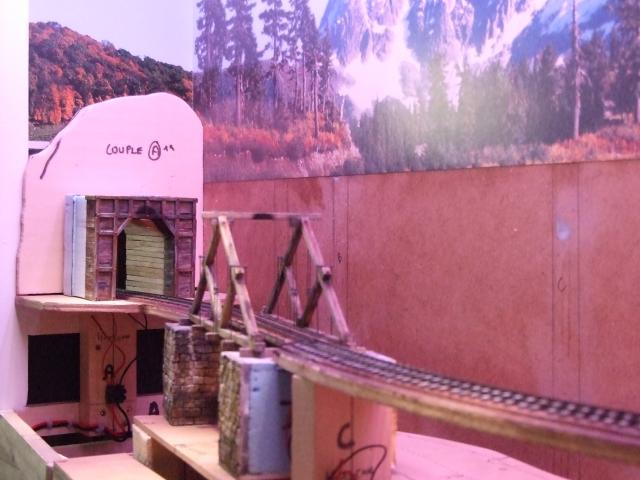

Le tunnel est en place, j'ai depuis peint sa voûte, celui-ci n'est pas encore fixé définitivement, je vais avoir à ballaster sa voie avant.

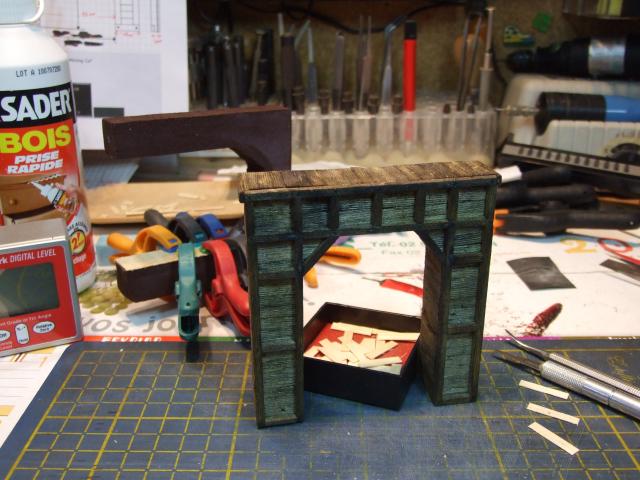

Voilà je ne vois plus grand chose à ajouter, l'affaire est simple à réaliser, comme d'habitude il faut avoir la patience de coller toutes les petites planches en tilleul qui apporte sa touche de réalisme.
A suivre pour d'autres travaux sur cette ligne de 3 pieds.
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi |
|
| Revenir en haut |
|
|
Marcel. J
Member
Hors ligne
Inscrit le: 28 Juin 2009
Messages: 368
|
| Posté le: Sam 24 Nov - 19:31 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Bonsoir Charley
Pourrais-tu STP developper sur l'éclairage, cela m'interpelle
_________________
Best Regards |
|
| Revenir en haut |
|
|
Christophe LC.
Administrateur
Hors ligne
Inscrit le: 26 Jan 2009
Messages: 7 154
Localisation: On the other side
|
|
| Revenir en haut |
|
|
trainternet
Invité
Hors ligne
|
| Posté le: Sam 24 Nov - 19:57 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Tiens ! Il a changé d'avatar...  |
|
| Revenir en haut |
|
|
Christophe LC.
Administrateur
Hors ligne
Inscrit le: 26 Jan 2009
Messages: 7 154
Localisation: On the other side
|
|
| Revenir en haut |
|
|
Francis Mazza
Modérateur
Hors ligne
Inscrit le: 27 Jan 2009
Messages: 756
Localisation: Banlieue
|
| Posté le: Dim 25 Nov - 09:57 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Cordon Leds disponible en différente longueur et en différentes teintes (lumière plus ou moins chaude) déclinées de 2700 (teinte chaude) à 4000 K (teinte froide), K= degré Kelvin. Il faut bien sur une alimentation 230/12V. L'avantage de ce produit c'est qu'il ne chauffe pas sauf bien sur au niveau de l'alim. Choisir également un produit avec IP (Indice de Protection) le plus bas possible pour une utilisation intérieure et le plus haut pour l'extérieur! Il existe également des cordons Leds bicolore ton chaud et froid, les Leds sont montées alternées, ton froid et chaud. Il existe un cordon RVB, comme son nom l'indique c'est un cordon de couleur Rouge, Vert, Bleu qui est contrôlé par un Dimmer qui permet d'allumer les Leds alternativement et qui permet de faire des effets de lumière. Attention on trouve de tout sur le net et en magasin! Le problème c'est la couleur des Leds qui est plus ou moins chaude et en particulier dans les teintes froides qui vont tirées vers le bleu et qui gâche les couleurs du décor, c'est que l'on appelle l'I.R.C. (Indice de Rendu des Couleurs qui s'échelonne de 0 à 1). À noter pour les cordons bicolore ou tricolore les effets (passage d'une teinte à l'autre) se font par télécommande 3 ou 4 boutons dotée d'une antenne qui permet de faire varier les teintes à distance, ceci vaut également pour les cordons ton chaud et froid.
_________________
Power by Digitrax / Sound by SoundtraXX |
|
| Revenir en haut |
|
|
ArCToS
Member
Hors ligne
Inscrit le: 17 Mai 2011
Messages: 138
Localisation: Palaiseau
|
| Posté le: Lun 26 Nov - 06:21 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Pour ma part j'ai adopté le produit suivant pour réaliser l'éclairage de mes réalisation.
Il s'agit d'un ruban à LED vendu par section de 25/50/100cm. Pourquoi choisir un tel produit car le nombre de LED sur la distance est plus important que sur les autres ruban donc la lumière plus importante.
http://www.selectronic.fr/reglette-a-leds-50cm-54-leds-blanc-chaud.html
Concernant les LED RVB le principal défaut que je leur reproche c'est le lumière blanche qui est faible comparé à l'équivalent blanc.
Le résultat est le suivant ici sur les deux modules avec un thème Européen au premier plan (photo prise à Orléans il y a 15 jours ) :
Voila ma contribution sur le sujet. |
|
| Revenir en haut |
|
|
KOBDEN CHARLEY
Member
Hors ligne
Inscrit le: 04 Nov 2010
Messages: 813
Localisation: Biscarrosse-Plage
|
| Posté le: Lun 26 Nov - 10:39 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
| Marcel. J a écrit: | Bonsoir Charley
Pourrais-tu STP développer sur l'éclairage, cela m'interpelle |
Excuse moi Marcel de pas avoir répondu plutôt, je rentre tout juste de Pontoise, et très déçu par cette manifestation.
Je n'ajouterai rien de plus, de ce qu'a dit Francis Mazza; il a tout dit. pour ma part je préfère les rubans de LED, on les coupent
aux dimensions que l'on désire, surtout que la longueur de mes modules sont variables. Cela va de 96cm pour les plus petits, à 1.00m, 1.20m & 1.50m
pour les plus grands. Ces rubans possèdent 60 LEDS par mètre, comme vous avez pu voir sur une des photos, j'installe trois longueurs par module.
Ce qui me donne un total de 180 LEDS + quatre ampoules LED (220v) de 28 LED chacune pour déboucher l'avant scène. Celles-ci sont espacées tous les 25cm
pour un module de 96cm; sur les modules plus long, elles seront aux nombres de cinq ou de six selon les longueurs, voir peut-être plus.
Je précise aussi que les LEDS sur ces rubans sont des 50/50 les plus gros & les plus puissants.
Voilà pour l'éclairage.
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi |
|
| Revenir en haut |
|
|
Marcel. J
Member
Hors ligne
Inscrit le: 28 Juin 2009
Messages: 368
|
| Posté le: Lun 26 Nov - 13:11 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Merci pour le retour
As-tu un magasin en particulier pour les achats?
_________________
Best Regards |
|
| Revenir en haut |
|
|
KOBDEN CHARLEY
Member
Hors ligne
Inscrit le: 04 Nov 2010
Messages: 813
Localisation: Biscarrosse-Plage
|
| Posté le: Lun 26 Nov - 14:04 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
| Christophe LC. a écrit: | Blondinnnn Blondinnn... Dis donc, toi, tu sais que tu as la tête de quelqu'un qui vaut 2000 dollars ?  |
" Oui, mais toi tu n'as pas la tête de celui qui les encaissera. " (Blondin).
| Marcel. J a écrit: | Merci pour le retour
As-tu un magasin en particulier pour les achats? |
De rien Marcel Voici deux adresses: www.destock-boutik.com la première pour le transformateur 220v/12v, & la télécommande infrarouge; les rubans de LED chez ce magasin sont trop onéreux.
La deuxième pour les rubans de LED & les ampoules LED en 220v. www.minilnthebox.com
Si tu prends le temps de chercher sur Google, tu peux avoir la chance d'en trouver d'autres qui soit encore meilleur marché
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi |
|
| Revenir en haut |
|
|
jean soukiassian
Member
Hors ligne
Inscrit le: 29 Jan 2009
Messages: 2 828
Localisation: les Sables d'Olonne
|
| Posté le: Mar 27 Nov - 00:06 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Le rendu lumineux semble bon, a tester sur des futurs modules,....... du MRS peut-être
Dommage pour le pont, comme quoi vitesse et précipitation,  l'aspect tortueux de la voie et le reste, j'aime beaucoup
_________________
rien ne saurait etonner un americain
j vernes |
|
| Revenir en haut |
|
|
Christophe LC.
Administrateur
Hors ligne
Inscrit le: 26 Jan 2009
Messages: 7 154
Localisation: On the other side
|
|
| Revenir en haut |
|
|
KOBDEN CHARLEY
Member
Hors ligne
Inscrit le: 04 Nov 2010
Messages: 813
Localisation: Biscarrosse-Plage
|
| Posté le: Mar 27 Nov - 08:56 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Le gros avantage des rubans LED & les ampoules, il n'y a aucun dégagement de chaleur, et pas d'ombre portée sur la toile de fond.
A la différence des anciennes ampoules type lumière du jour en 60w & 100 w, ainsi que les halogènes qui apportaient des fortes chaleurs.
| jean soukiassian a écrit: |
Dommage pour le pont, comme quoi vitesse et précipitation, l'aspect tortueux de la voie et le reste, j'aime beaucoup |
Oui Jean comme quoi, il est toujours utile de faire un plan de travail pour chaque module de réseau. Effectivement je me suis un peu trop
précipité, j'aurai du prendre le temps de potasser mes archives.
A +
Charley
_________________
Américanement vôtre
"C'est l'imaginaire qui préside à la création de tout réseau miniature" (John Allen)
http://pagesperso-orange.fr/ckobden-modelferrovi |
|
| Revenir en haut |
|
|
Marcel. J
Member
Hors ligne
Inscrit le: 28 Juin 2009
Messages: 368
|
| Posté le: Mar 27 Nov - 16:32 (2012) Sujet du message: The Devil's Gulch Southern Railroad. |
|
|
Merci pour vos réponses. J'ai reçu la Pud de Selectronic où je me fournie en composants électronique. Je vais acheter et tester.
Dans le grenier je ne peux pas installer des néons sous les pentes.
